Мастерим микро-узи из фанеры

Очередной фанерный эксперимент, который стреляет. За основу был взят израильский пистолет-пулемет микро-узи, к габаритам которого приближается фанерная игрушка. Стрельбу очередями реализовать не удалось, стреляет одиночными (не сильно и не далеко). Разработка механики моя.


Начало.
Распечатка деталей.

Магазин.
Начинается работа со связки «патрон+магазин». Пружина показанная здесь вышла слишком мощная — впоследствии заменил на другую.

Центральные детали.


Ручной фрезер нужен если надо получить ровный и прямой рез. Остальное догоняется ручным лобзиком.

Слои.
Пилить не перепилить.

Детали напилены и необработанными свалены в кучу.

Идет обработка и первичная сборка.

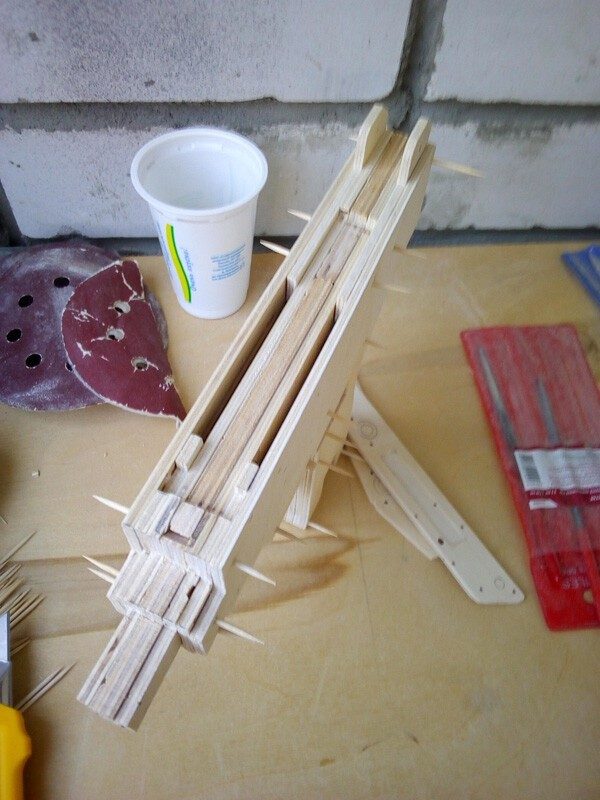

Слои собираются.







Шестеренки
Шестеренка справа первый вариант. Шестеренка слева — переделанная правая.

Сейчас идет самая нудная часть работы — подгонка.

Шестерни на оси.

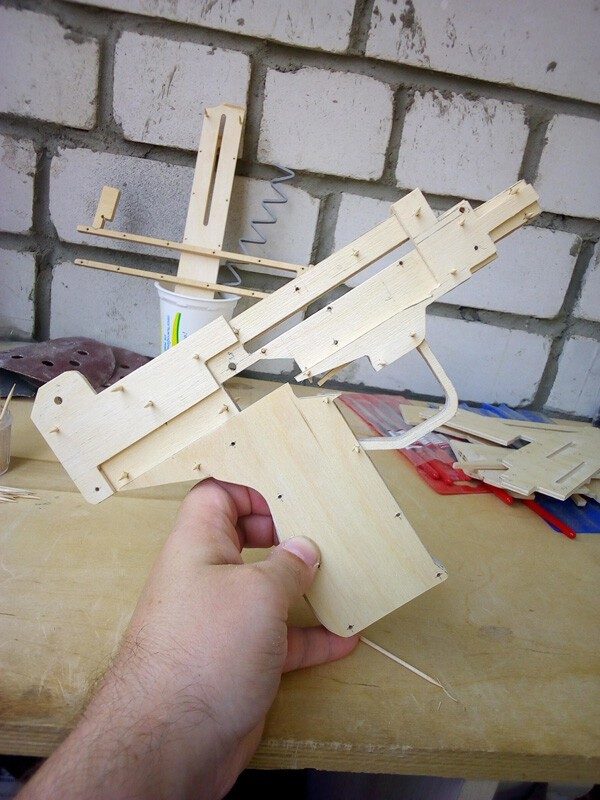

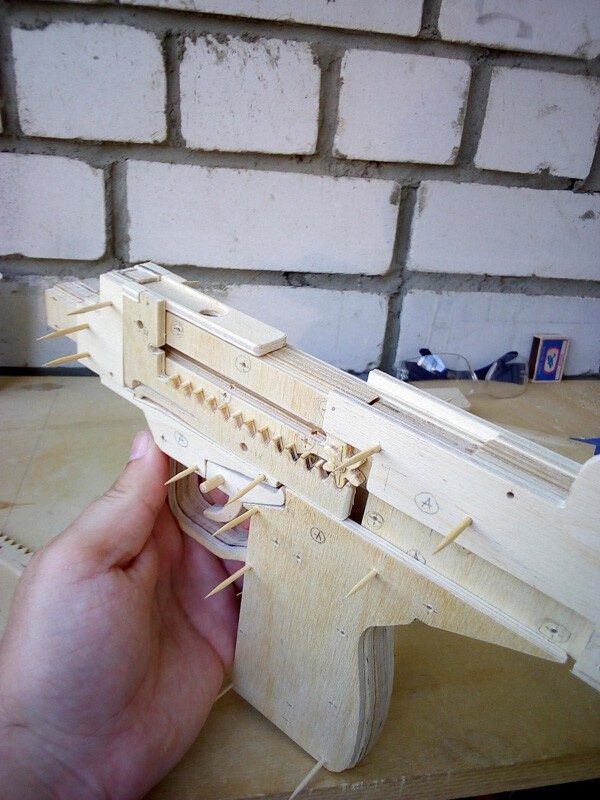

Механизм тут такой.






Углы стачиваются. Почти всё.



Последний разбор перед финальной сборкой. Все детали разложены.

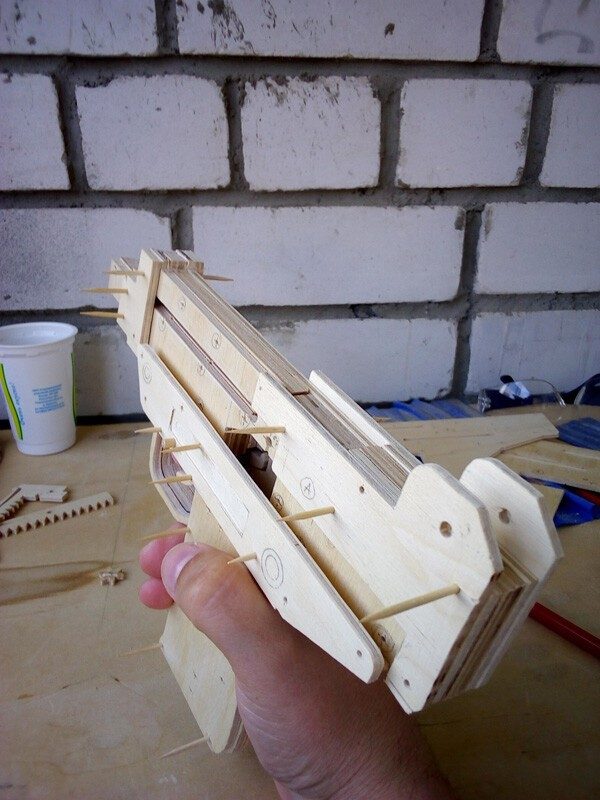

Финальная сборка

Канцелярская резинка — главная движущая сила.

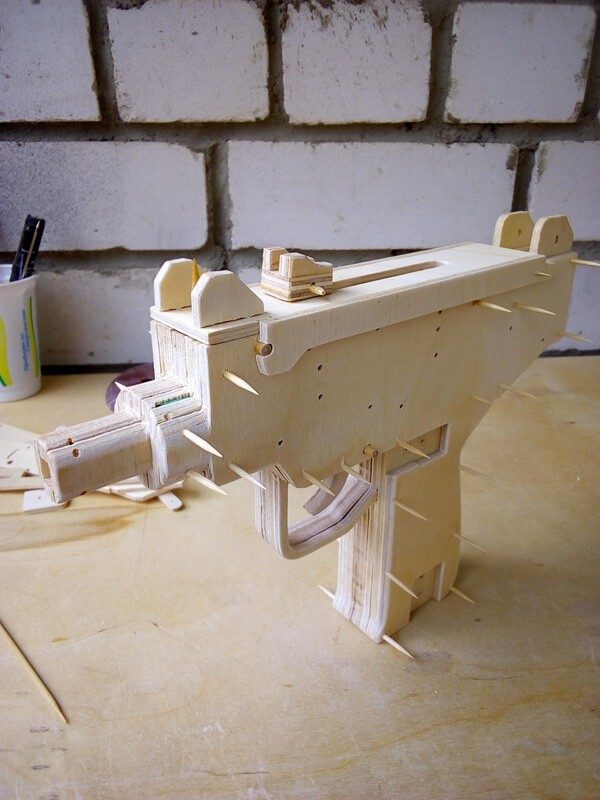

Типа затвор.

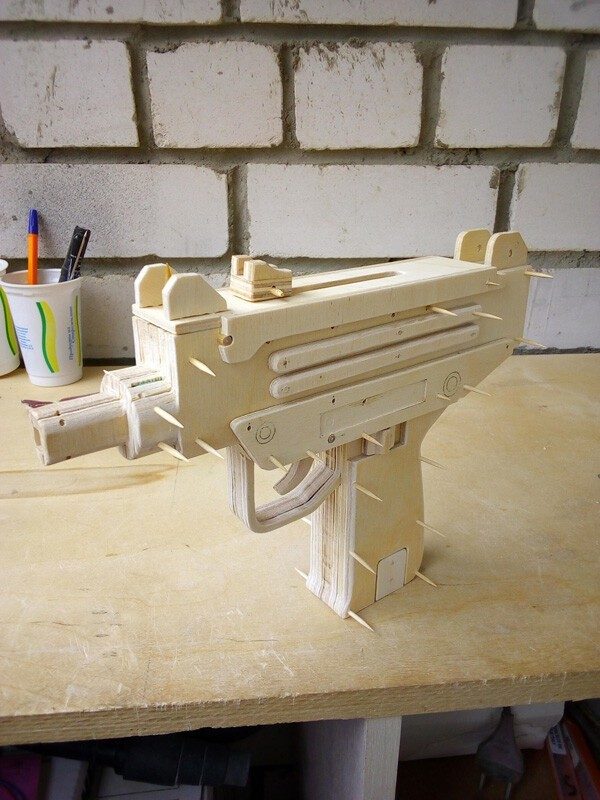

Собрано с фурнитурой.





Практически все — осталось срезать зубочистки, навести красоту выжигателем и покрыть маслом.

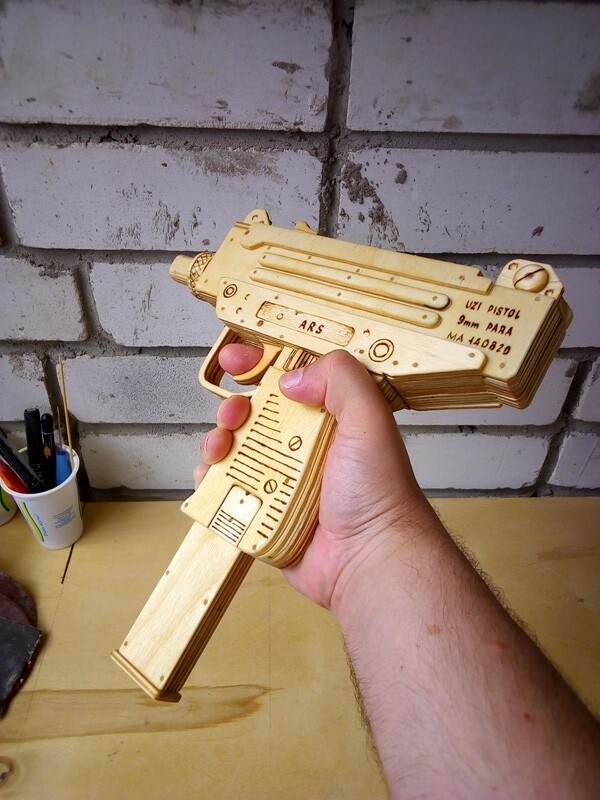

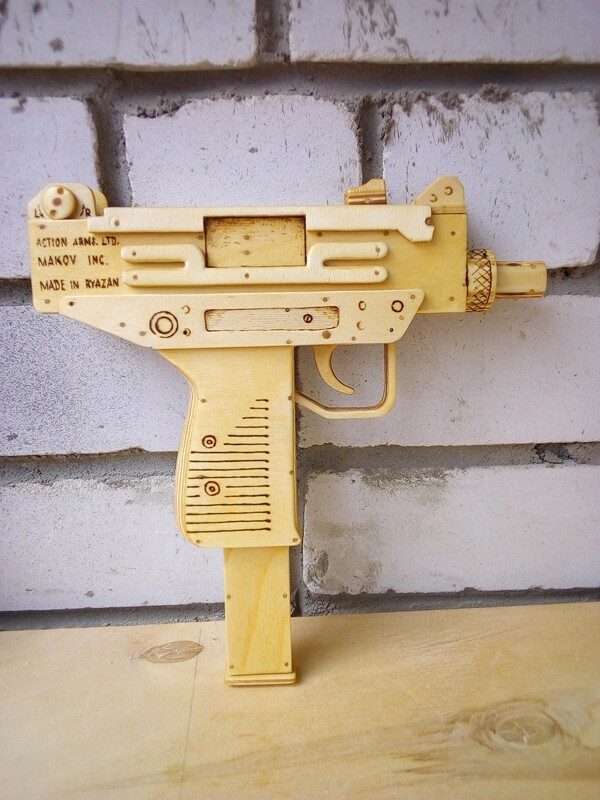

Результат.

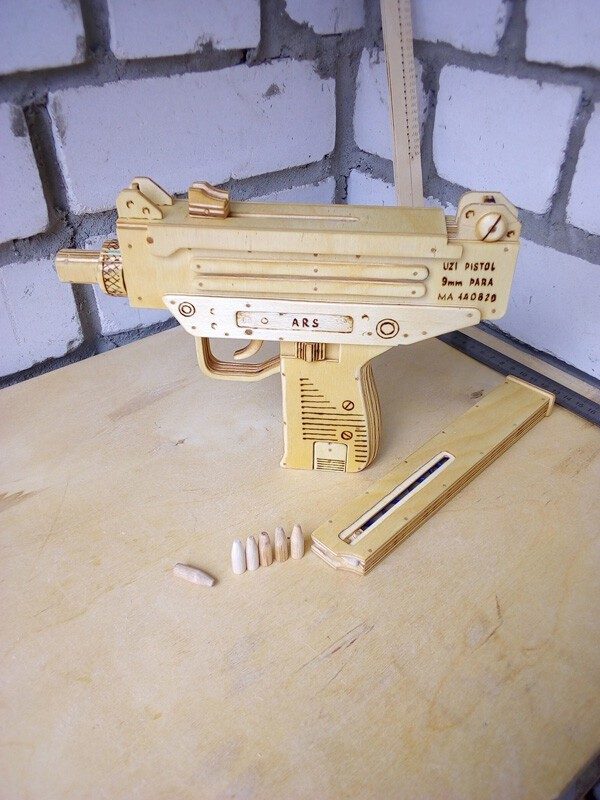

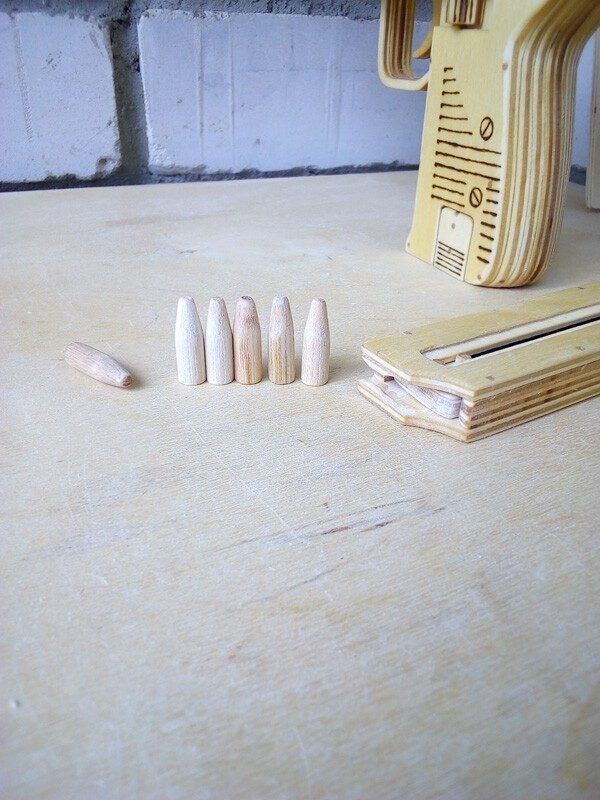

Патроны 9х19 parabellum :))


Вобщем результат такой:
— Как макет, то вышло весьма похоже.
— Как стрелялка, то не очень.
