Бесколосниковая печь своими руками

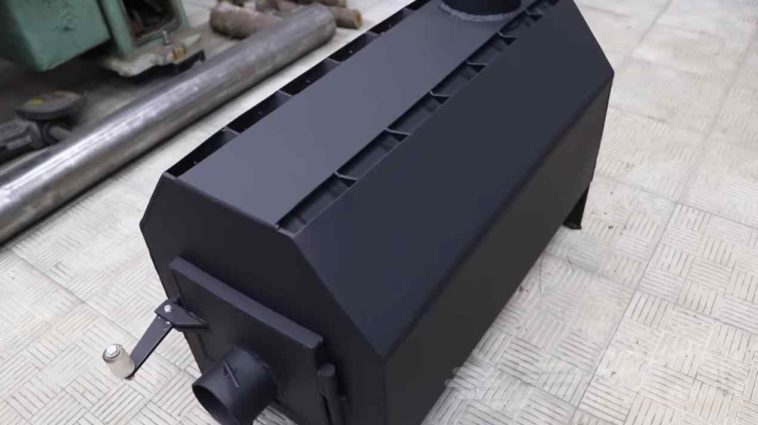

В данном обзоре мастер показывает, как сделать бесколосниковую печь своими руками из газового баллона и трубы большого диаметра. Отлично подойдет для обогрева дачи и гаража.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/5d3d8b2e09.jpg)
В качестве топочной камеры используется отрезок стальной круглой трубы диаметром 325 мм и с толщиной стенки 8 мм. Длина отрезка составляем 700 мм. Зачищаем трубу от ржавчины и отрезаем по размеру.
От пропанового баллона отрезаем часть стенки, и привариваем к ней два куска полосы из листового металла. Перед тем, как резать баллон, необходимо слить конденсат, и заполнить его водой.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2022/11/10/10085c89fc.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6e6af725a9.jpg)

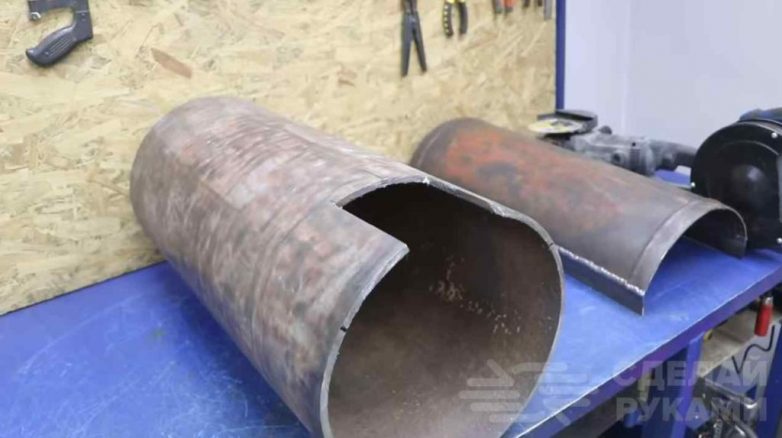

После этого в 325-й трубе необходимо вырезать проем прямоугольной формы, и обработать края напильником или лепестковым диском.
Из листового металла толщиной 6 мм отрезаем кусок нужного размера. Данную перегородку ввариваем внутрь топочной камеры. Сверху трубы нужно приварить крышку (из стенки от баллона).
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/d5f618af9d.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/b783f82c7e.jpg)
В крышке необходимо вырезать отверстие под круглую трубу диаметром 127 мм. Это удобно сделать при помощи плазмореза.

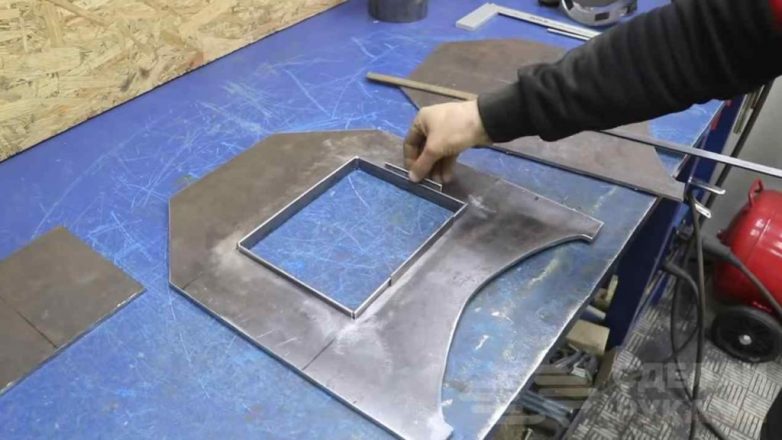

В передней стенке нужно вырезать прямоугольное окно. По краям надо приварить полосы металла, чтобы получилась рамка.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/1912d22cfb.jpg)

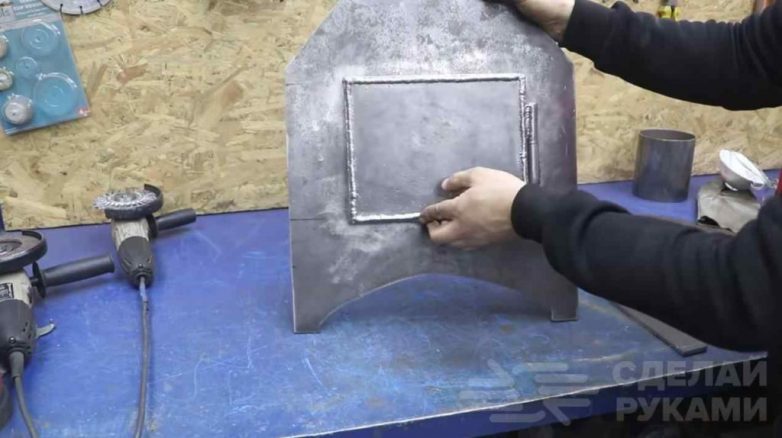

Отдельно свариваем еще одну рамку и привариваем к ней кусок листового металла. Получившуюся дверцу крепим к передней стенке печи с помощью петли.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/5dffcf0b8b.jpg)
Далее в нижней части дверцы необходимо вырезать круглое отверстие под трубу диаметром 88 мм (это будет поддувало).

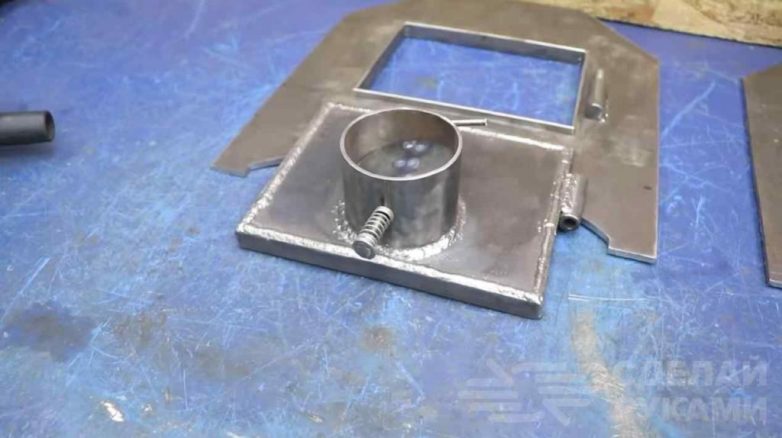

В отрезке трубы диаметром 88 мм сверлим два отверстия, и вставляем Г-образный пруток. На пруток надеваем пружину и придавливаем шайбой. Шайбу привариваем к торцу прутка. Внутри трубы к прутку привариваем круг из металла толщиной 1 мм.

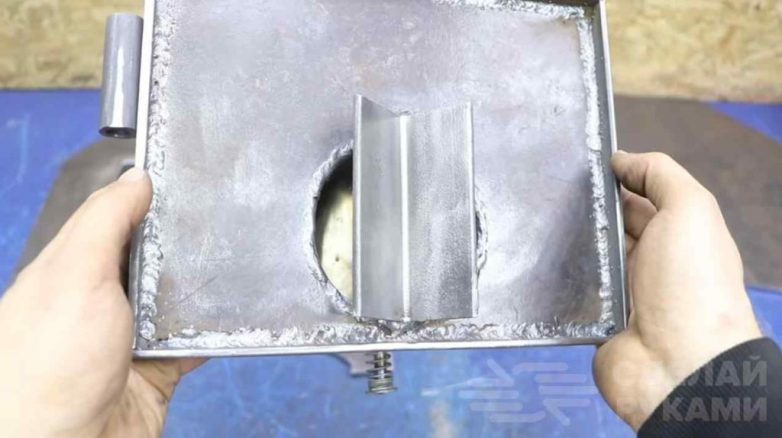

После всех этих манипуляций поддувало с регулируемой заслонкой устанавливаем в нижней части дверцы, и затем обвариваем. К внутренней стороне дверцы мастер приваривает рассекатель из куска уголка.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/947ae54d94.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/3fd72aca83.jpg)
Для закрывания дверцы автор вырезает из металла крючок, а также дополнительно делает проушину и несколько петель для крючка. Крепим детали к дверце и передней стенке печи.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/8d622584e8.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6921dadf68.jpg)
По бокам 325-ой трубы мастер приваривает дополнительные экраны из листового металла толщиной 1 мм.
В верхней части между экраном и корпусов привариваем под углом отрезки полосы шириной 25 мм — они будут направлять потоки горячего воздуха в разные стороны.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/9698b75539.jpg)
На последнем этапе останется только приварить к крышке кусок трубы диаметром 127 мм и плиту из листового металла толщиной 4 мм. Далее — шлифовка металла и покраска.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6266881e20.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/5d3d8b2e09.jpg)
В качестве топочной камеры используется отрезок стальной круглой трубы диаметром 325 мм и с толщиной стенки 8 мм. Длина отрезка составляем 700 мм. Зачищаем трубу от ржавчины и отрезаем по размеру.
От пропанового баллона отрезаем часть стенки, и привариваем к ней два куска полосы из листового металла. Перед тем, как резать баллон, необходимо слить конденсат, и заполнить его водой.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2022/11/10/10085c89fc.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6e6af725a9.jpg)
После этого в 325-й трубе необходимо вырезать проем прямоугольной формы, и обработать края напильником или лепестковым диском.
Из листового металла толщиной 6 мм отрезаем кусок нужного размера. Данную перегородку ввариваем внутрь топочной камеры. Сверху трубы нужно приварить крышку (из стенки от баллона).
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/d5f618af9d.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/b783f82c7e.jpg)
В крышке необходимо вырезать отверстие под круглую трубу диаметром 127 мм. Это удобно сделать при помощи плазмореза.
Основные этапы работ
На следующем этапе из листа металла толщиной 6 мм необходимо будет вырезать переднюю и заднюю стенки с ножками.В передней стенке нужно вырезать прямоугольное окно. По краям надо приварить полосы металла, чтобы получилась рамка.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/1912d22cfb.jpg)
Отдельно свариваем еще одну рамку и привариваем к ней кусок листового металла. Получившуюся дверцу крепим к передней стенке печи с помощью петли.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/5dffcf0b8b.jpg)
Далее в нижней части дверцы необходимо вырезать круглое отверстие под трубу диаметром 88 мм (это будет поддувало).
В отрезке трубы диаметром 88 мм сверлим два отверстия, и вставляем Г-образный пруток. На пруток надеваем пружину и придавливаем шайбой. Шайбу привариваем к торцу прутка. Внутри трубы к прутку привариваем круг из металла толщиной 1 мм.
После всех этих манипуляций поддувало с регулируемой заслонкой устанавливаем в нижней части дверцы, и затем обвариваем. К внутренней стороне дверцы мастер приваривает рассекатель из куска уголка.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/947ae54d94.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/3fd72aca83.jpg)
Для закрывания дверцы автор вырезает из металла крючок, а также дополнительно делает проушину и несколько петель для крючка. Крепим детали к дверце и передней стенке печи.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2022/11/10/8d622584e8.jpg)
Последний штрих — и готово
К корпусу печи привариваем сначала заднюю, потом переднюю стенки. Зачищаем сварные швы болгаркой.![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6921dadf68.jpg)
По бокам 325-ой трубы мастер приваривает дополнительные экраны из листового металла толщиной 1 мм.
В верхней части между экраном и корпусов привариваем под углом отрезки полосы шириной 25 мм — они будут направлять потоки горячего воздуха в разные стороны.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/9698b75539.jpg)
На последнем этапе останется только приварить к крышке кусок трубы диаметром 127 мм и плиту из листового металла толщиной 4 мм. Далее — шлифовка металла и покраска.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2022/11/10/6266881e20.jpg)
