Литые диски своими руками
Здравствуйте, отношения к литью не имею, первый раз попробовал литьё месяца 3 назад (рассказывает автор) чисто из любопытства и заинтересовался этим.
Если кто-то захочет повторить, опишу что для этого необходимо:
1)Сырьё для литья, я для этих целей безжалостно кувалдой уничтожил блок двигателя ЗМЗ-402 он выполнен из литейного сплава АК4. Кроме того использовал разнообразный моторный лом: поршни, помпы, коллекторы и другие части ДВС. Для плавки не обязательно выкручивать болты и шпильки, они при переплавке остаются на дне тигля нужно лишь переодически их вытряхивать. 2)Печь для плавки
3)Тигель(любая бесшовная труба с заваренным дном)
4)Древесный уголь(обычный, который покупают для шашлыка)
5)Опоки (деревянные рамки для получения формы)
6)Просеянный песок и силикатный клей («жидкое стекло»)
Порядок работы:
1)Подготовил смесь жидкого стекла с песком. Я замешивал в ведре строительным миксером.
2) Снял слепок с заготовки (она должна быть больше будущего диска из за припуска на токарную обработку). Обратите внимание на взаимное положение рамок, я использовал мебельные штифты.
3)Дождался пока всё высохнет (чем дольше тем лучше) примерно 3 дня.
4)Развёл огонь, когда хорошо разгорелся, ставлю тигель, добавляю углей и включаю поддув.
5)Расплавленный алюминий заливаю в формы. Когда металл застыл отбиваю корку, литники и выпоры.
6)Токарная обработка
7) Сборка диска. Для этих целей купил 10 винтов М8 с внутренним шестигранником и 10 гаек М8 с нейлоновым кольцом.
Сырьё для будущих дисков (блок ЗМЗ-402)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/2a1dcc0f35.jpg)

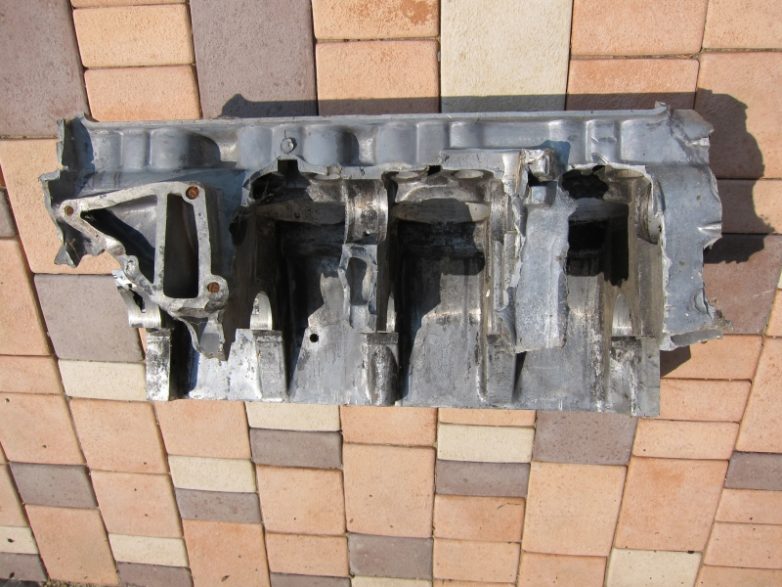

Самые крупные куски которые смог отбить кувалдой — на переплавку
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/5521a04cb0.jpg)
Печь для плавки (из диска ГАЗ 53) и тигель
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/a27cc7d048.jpg)
Печь в работе
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/ea0ce713bd.jpg)
Расплавленный алюминий
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/f70d17a1a7.jpg)

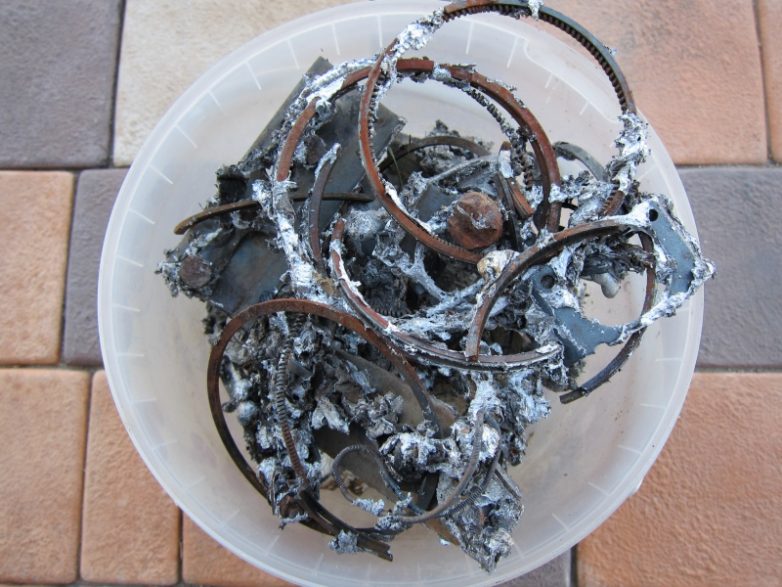

Всё что осталось от переплавки моторного лома
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/7346b27ac3.jpg)
Излишки пойдут на следующую работу
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/04de8d3dbc.jpg)

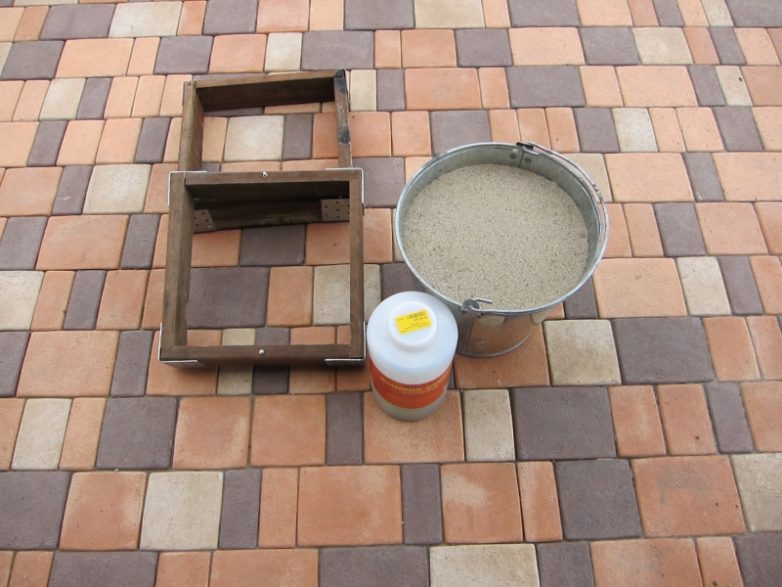

Опоки, песок и силикатный клей
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/83f0587d91.jpg)
Форма №1 просушена и готова к заливке
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/c130075373.jpg)
Форма в сборе
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/e8d2e12857.jpg)
Алюминий залит, форма остывает
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/0391a4e385.jpg)
Сразу после заливки
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/9d3ad86a8b.jpg)
Поверхность близко
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/1336f19868.jpg)
Получилось 2 полудиска
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/613a0b9062.jpg)
В итоге получил 4 одинаковых заготовки
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/da5c646759.jpg)
Будущий диск необходимо обработать на токарном станке
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/76b4eebd9f.jpg)
После токарной обработки
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/0f7f0d9945.jpg)
Сбоку
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/b46e15f443.jpg)
Сборка диска
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/1ae6e2d1de.jpg)

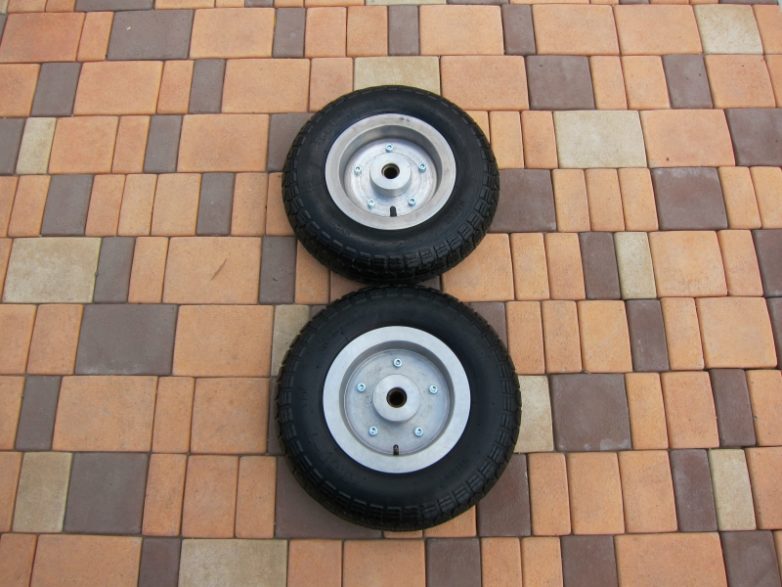

Итоговый результат
Если кто-то захочет повторить, опишу что для этого необходимо:
1)Сырьё для литья, я для этих целей безжалостно кувалдой уничтожил блок двигателя ЗМЗ-402 он выполнен из литейного сплава АК4. Кроме того использовал разнообразный моторный лом: поршни, помпы, коллекторы и другие части ДВС. Для плавки не обязательно выкручивать болты и шпильки, они при переплавке остаются на дне тигля нужно лишь переодически их вытряхивать. 2)Печь для плавки
3)Тигель(любая бесшовная труба с заваренным дном)
4)Древесный уголь(обычный, который покупают для шашлыка)
5)Опоки (деревянные рамки для получения формы)
6)Просеянный песок и силикатный клей («жидкое стекло»)
Порядок работы:
1)Подготовил смесь жидкого стекла с песком. Я замешивал в ведре строительным миксером.
2) Снял слепок с заготовки (она должна быть больше будущего диска из за припуска на токарную обработку). Обратите внимание на взаимное положение рамок, я использовал мебельные штифты.
3)Дождался пока всё высохнет (чем дольше тем лучше) примерно 3 дня.
4)Развёл огонь, когда хорошо разгорелся, ставлю тигель, добавляю углей и включаю поддув.
5)Расплавленный алюминий заливаю в формы. Когда металл застыл отбиваю корку, литники и выпоры.
6)Токарная обработка
7) Сборка диска. Для этих целей купил 10 винтов М8 с внутренним шестигранником и 10 гаек М8 с нейлоновым кольцом.
Сырьё для будущих дисков (блок ЗМЗ-402)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/2a1dcc0f35.jpg)
Самые крупные куски которые смог отбить кувалдой — на переплавку
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/5521a04cb0.jpg)
Печь для плавки (из диска ГАЗ 53) и тигель
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/a27cc7d048.jpg)
Печь в работе
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/ea0ce713bd.jpg)
Расплавленный алюминий
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/f70d17a1a7.jpg)
Всё что осталось от переплавки моторного лома
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/7346b27ac3.jpg)
Излишки пойдут на следующую работу
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/04de8d3dbc.jpg)
Опоки, песок и силикатный клей
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/83f0587d91.jpg)
Форма №1 просушена и готова к заливке
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/c130075373.jpg)
Форма в сборе
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/e8d2e12857.jpg)
Алюминий залит, форма остывает
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/0391a4e385.jpg)
Сразу после заливки
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/9d3ad86a8b.jpg)
Поверхность близко
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/1336f19868.jpg)
Получилось 2 полудиска
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/24/613a0b9062.jpg)
В итоге получил 4 одинаковых заготовки
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/da5c646759.jpg)
Будущий диск необходимо обработать на токарном станке
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/76b4eebd9f.jpg)
После токарной обработки
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/0f7f0d9945.jpg)
Сбоку
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/b46e15f443.jpg)
Сборка диска
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/24/1ae6e2d1de.jpg)
Итоговый результат
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/24/0369a3b416.jpg)
