Ветряк из старого гироскутера

Мотор-колесо и другие детали от старого гироскутера станут оптимальной основой для изготовления ветрогенератора. В качестве хвоста используются фанера, а лопасти вырезаются из ПВХ трубы. Такой ветряк способен вырабатывать мощность до 150 Вт при скорости ветра 5-7 м/с.

Материалы и инструменты:

гироскутер с рабочим мотор-колесом;

6-дюймовая труба ПВХ;

оцинкованная труба диаметром 3 дюйма;

5-миллиметровые круглые металлические пластины;

дюймовые металлические полосы;

фанера;

болты и гайки;

ручная дрель;

выпрямитель;

углошлифовальная машина;

лобзик;

плоскогубцы;

паяльник.

Процесс изготовления

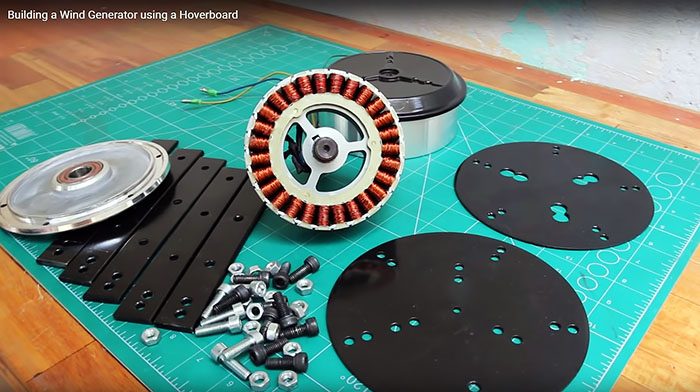

Сначала необходимо разобрать гироскутер, выкрутить все болты и вытащить мотор из корпуса с помощью плоскогубцев. Потребуется приложить значительное усилие, конструкция закреплена довольно сильно.

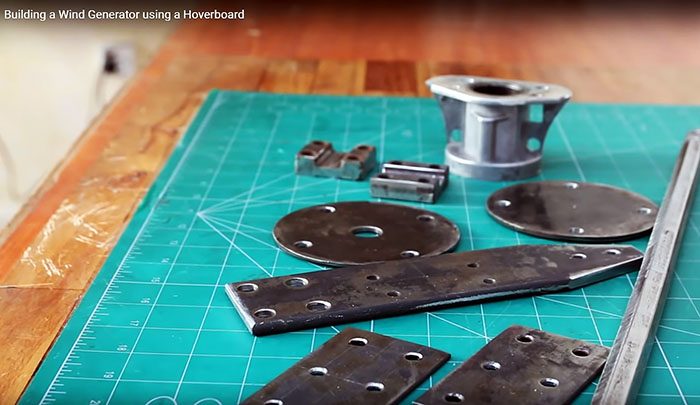

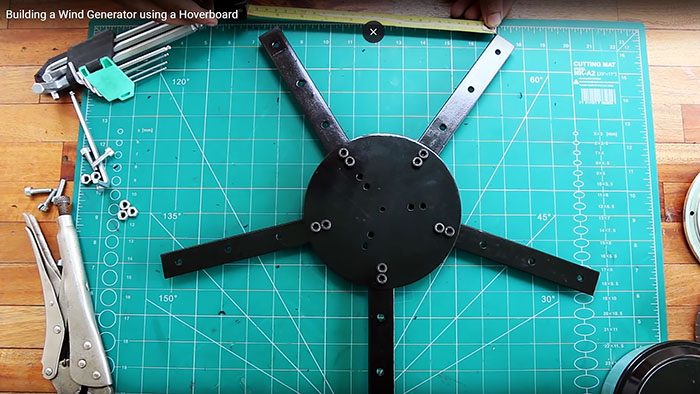

Далее, изготавливаем переходник-держатель. Из пластины выкраиваем 2 круга и нарезаем 5 полос. В заготовке просверливаем отверстия, как показано на рисунке.

Отверстия нужны для крепления частей между собой и установки лопастей.

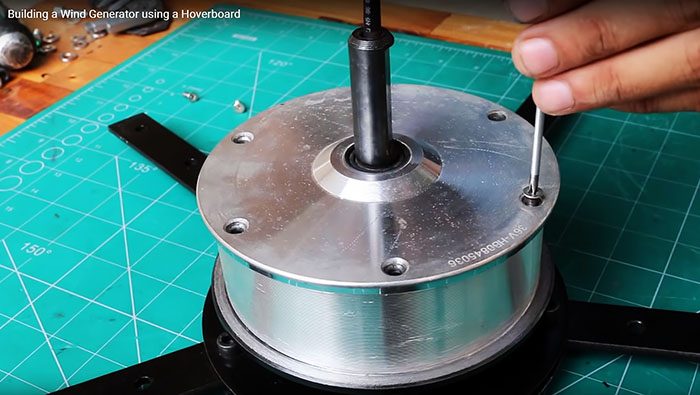

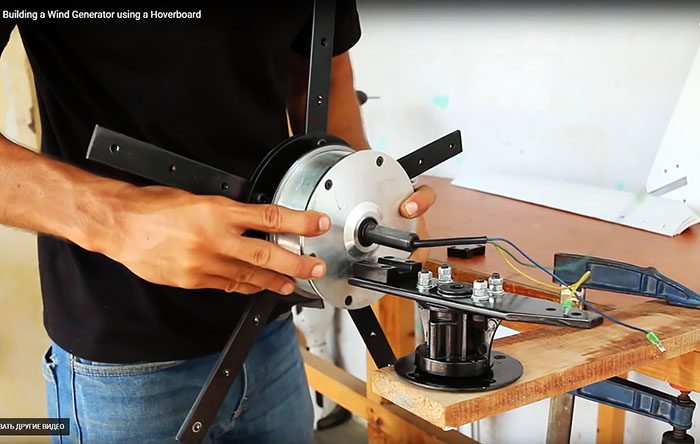

Монтируем мотор.

Переходником между хвостом и вертушкой станет еще одна пластина. На ней также высверливаем отверстия для закрепления хвоста, лопастной части и поворотного механизма.

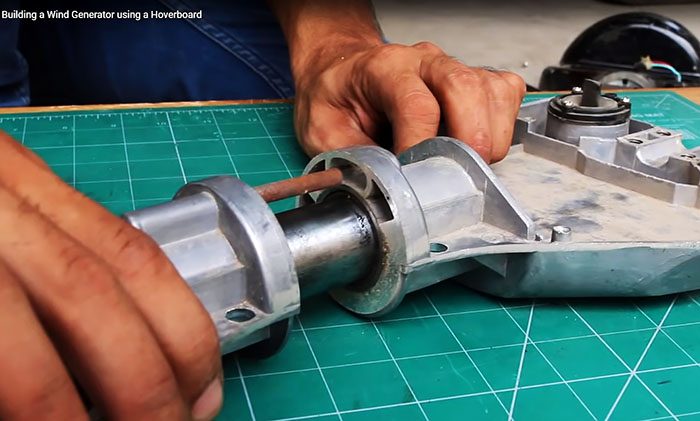

В качестве поворотного механизма используем еще одну деталь гироскутера – шарнирную часть. Для этого разрезаем корпус и демонтируем шатун.

Для крепления поворотного механизма и основной конструкции ветряка используем 2 металлические пластины. Одну из пластин привариваем к монтажному столбу на крыше. Вторая пластина устанавливается на шатуне.

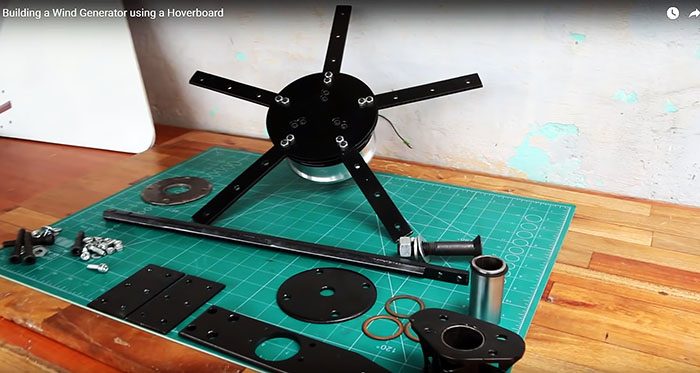

Собираем полученные части.

Монтируем основу конструкции.

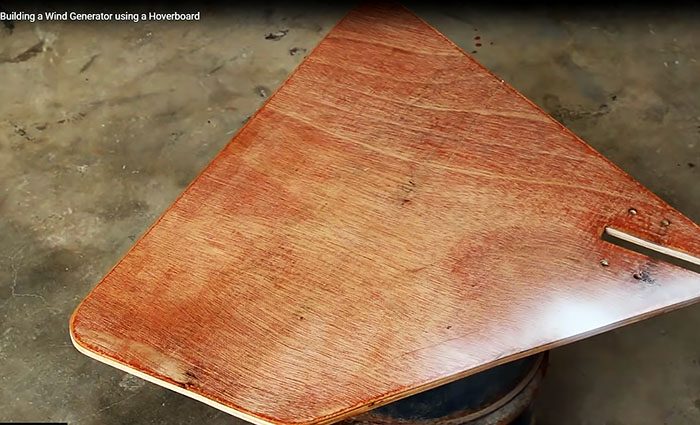

Выпиливаем хвост из фанеры и закрепляем его на переходнике при помощи 2 металлических пластин.

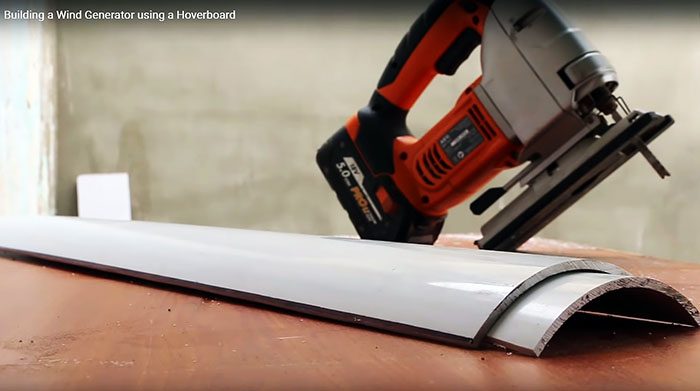

Берем ПВХ-трубу и вырезаем лобзиком 5 лопастей. Каждое крыло выпиливается с расширением. В нашем случае самая узкая часть имеет ширину 5 см, а широкая – 12,5 см, длина чуть больше метра.

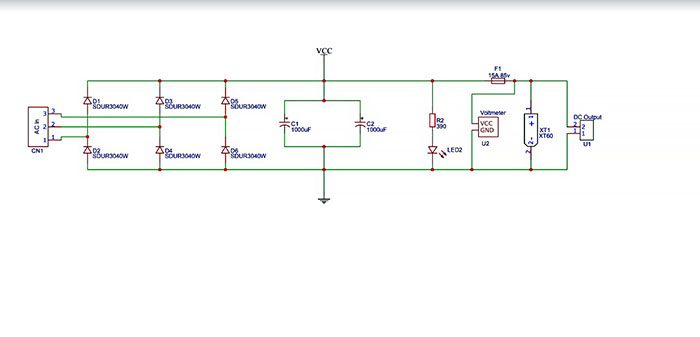

Трехфазный мотор-колесо генерирует трехфазный переменный ток. Для преобразования переменного тока в постоянный подсоединяем к движку выпрямитель, который построен по указанной схеме.

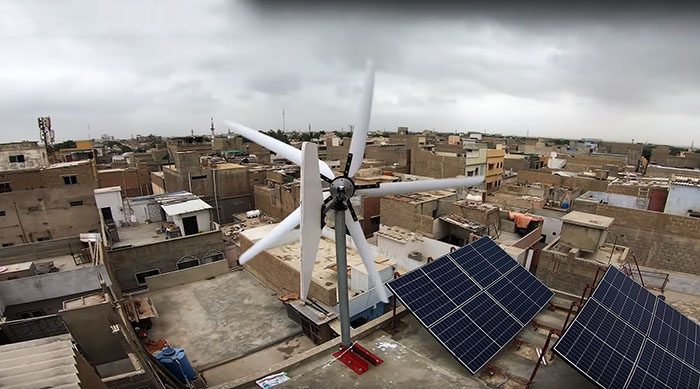

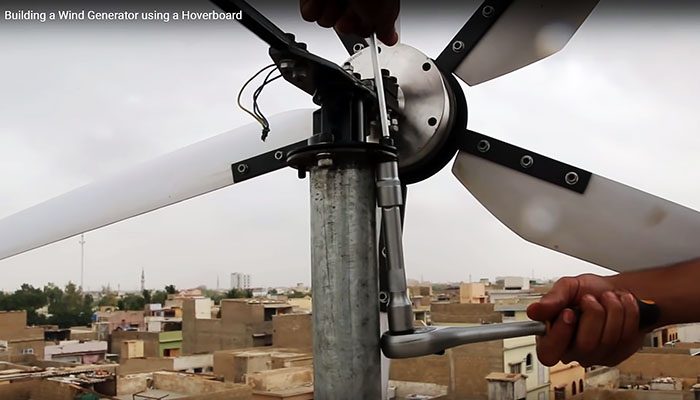

Проводим монтаж ветрогенератора на крыше. В качестве опоры используем оцинкованную трубу с металлической пластиной наверху. Для крепления нижней части берем металлические кронштейны.
