Обычный автомобильный генератор можно переделать в BLDC мотор достаточной мощности для движения электросамоката. В качестве источника питания для такого привода используется пара автомобильных аккумуляторов на 12В. Таким образом стоимость изготовления самодельного электросамоката в разы ниже, чем покупка фабричного.
Материалы:
генератор;
контроллер для электровелосипеда;
ручка газа для электровелосипеда;
комплект звездочек;
приводная цепь;
АКБ 12В – 2 шт.;
колеса для самоката;
передняя вилка для самоката со стаканом и рулем;
профильная труба 20х20 мм;
стальной уголок 20х20 мм;
фанера;
тормоза.
Изготовления электросамоката

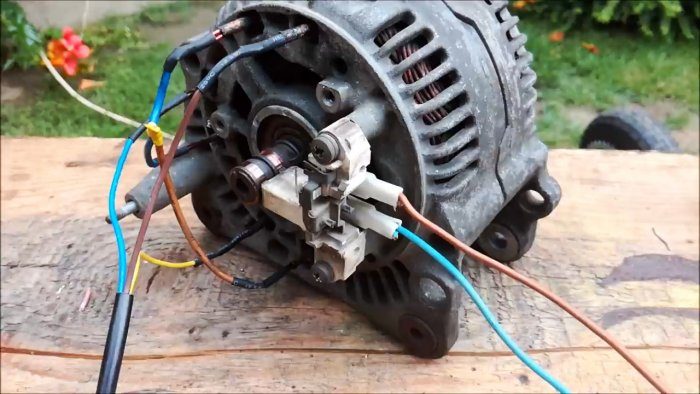

Имеющийся электрогенератор нужно переделать в BLDC мотор. Для этого у него удаляется диодный мост и отключается регулятор напряжения.
Щетки прикручиваются обратно.

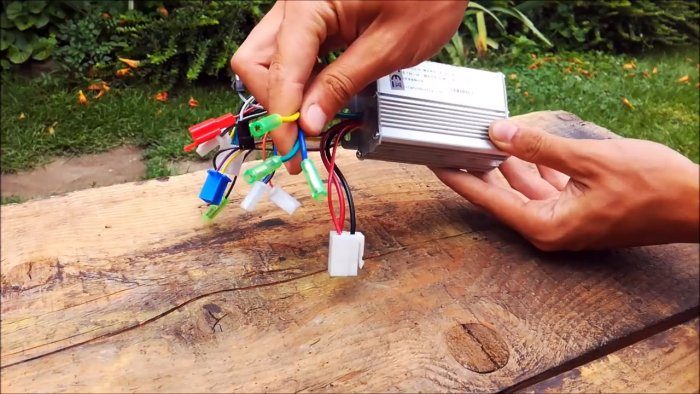

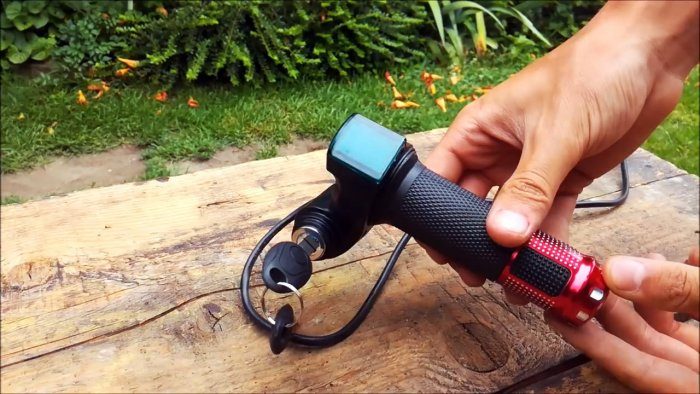

К контроллеру согласно его схеме подключается ручка газа.
После этого провода от контроллера подсоединяются к концам обмоток двигателя.
Начала обмоток скручиваются вместе. Также прокладываются провода питания к щеткам для возбуждения якоря мотора.
Затем к контроллеру прокладывается питание от двух соединенных последовательно автомобильных аккумуляторов. После этого электрическая часть самоката проверяется на работоспособность.
Следующим этапом является изготовления рамы самоката или переделка уже имеющейся фабричной под установку мотора. Рама представляет собой сваренную из профильной трубы платформу для ног с фанерной площадкой. Впереди к ней приваривается стакан с вилкой, рулем и колесом. Сзади на платформу устанавливается колесо с большой звездочкой на трещотке. Наличие последней позволит самокату катиться после сброса оборотов на моторе.
В задней части платформы приваривается уголок для крепления двигателя.
На вал мотора устанавливается маленькая звездочка, и он закрепляется таким образом, чтобы соединить ее цепью со звездой на колесе.

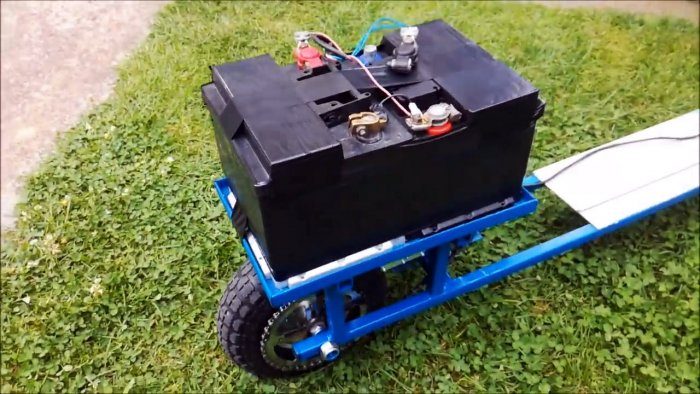

Из профильной трубы и уголка варится корзина для установки 2-х аккумуляторов.
Она приваривается над двигателем и колесом. Таким образом, удастся лучше распределить вес и закрыть вращающиеся части привода от случайного контакта с ногами.

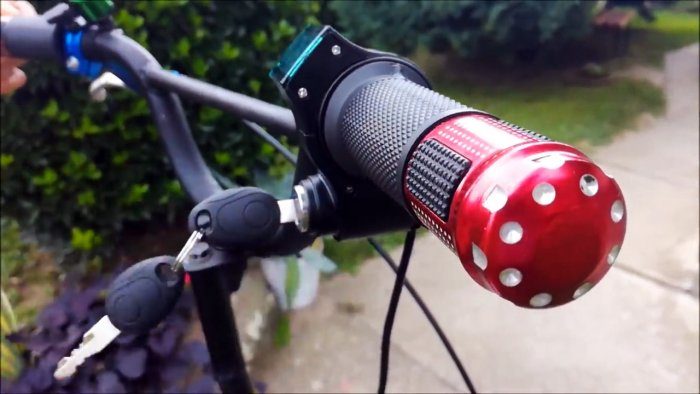

Далее остается только установить контроллер под корзину, поставить сверху аккумуляторы и надеть на руль ручку газа.
Самодельный электросамокат на переделанном из генератора двигателе имеет хорошую тягу и развивает более чем приемлемую скорость, поэтому может использоваться не только для развлекательной езды, но и как средство передвижения. Чтобы повысить его комфортабельность можно дополнительно установить систему амортизации.
