Оконные защёлки своими руками
За современные оконные аксессуары надо выложить приличную сумму денег и не факт, что они вас устроят. Но их можно сделать своими руками из недорогих и доступных материалов. Самоделки, отличаясь надежностью и долговечностью, довольно просто устроены, поэтому сделать их под силу любому взрослому человеку.
Понадобится
Материалы:
круглый стальной прут или стержень;
стальная полоса;
шурупы или винты;
штифт с круглой шляпкой.
Инструменты: тиски, гибочное приспособление, ножовка по металлу, гриндер, сверлильный станок, сварка, болгарка, дрель и др.
Процесс изготовления оконных защелок и ограничителя открывания створки окна

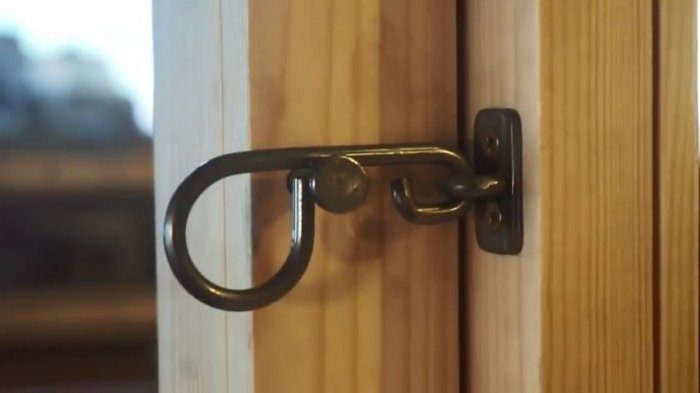

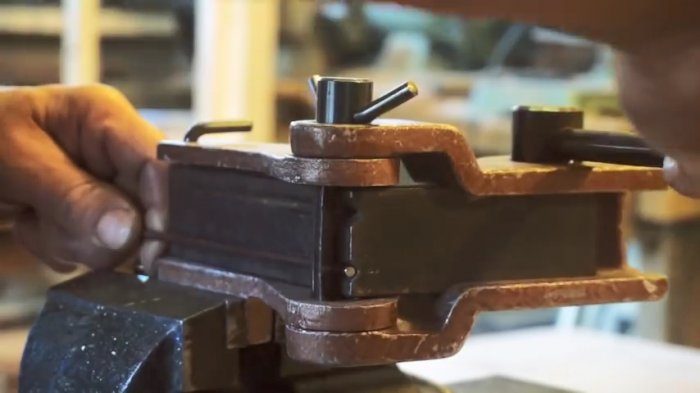

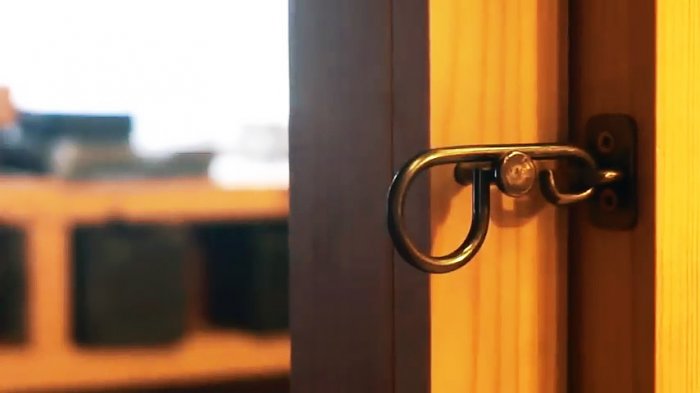

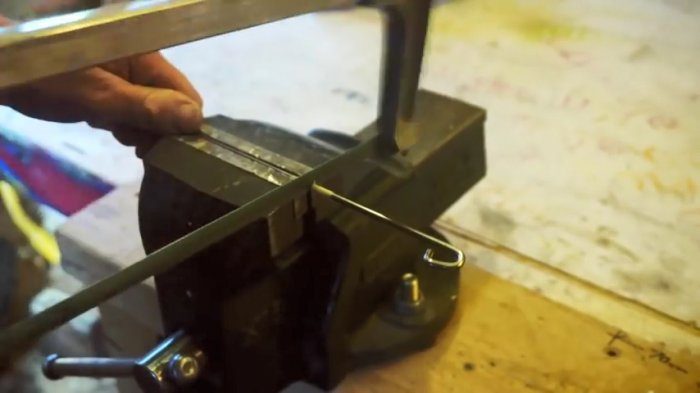

Закрепляем в тиски гибочное приспособление и конец круглого стержня, предварительно согнутого под 90 градусов, изгибаем почти до соприкосновения этого конца с ровной частью стержня.
На свободном конце стержня сверху по отношению к загнутому концу выполняем небольшую клиновую лыску с уклоном наружу.

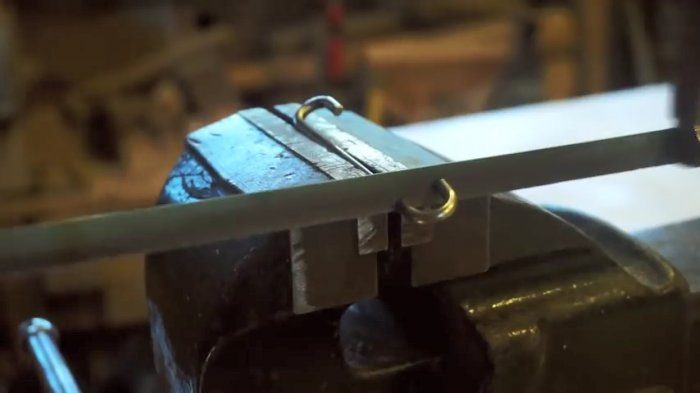

Второй конец стержня изгибаем в ту же сторону, что и первый. Используя тиски, и подходящий по диаметру круг, подбиваем конец стержня с лыской к линейной части стержня под 90 градусов.

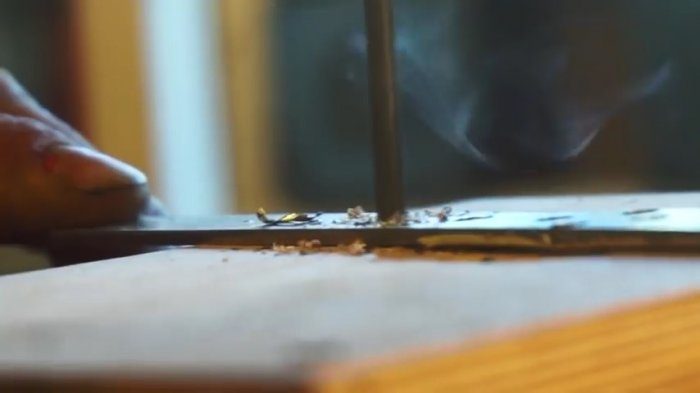

В стальной пластине сверлим систему поперечных и продольных отверстий.

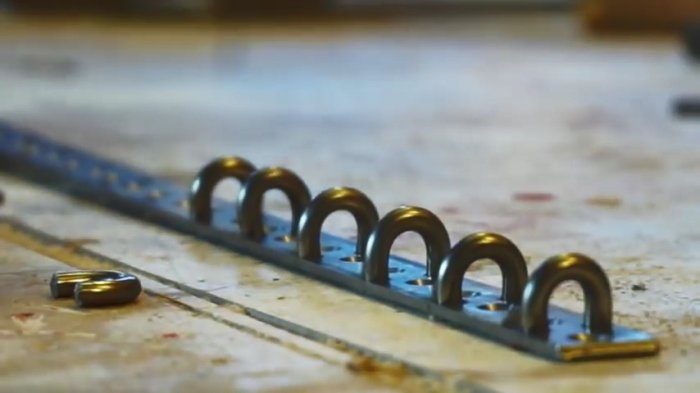

Из круглого стержня делаем скобы, отрезаем их и устанавливаем ножками на глубину вертикальных отверстий пластины, подбивая слегка молотком.
Переворачиваем пластину со скобами и привариваем ножки к пластине.

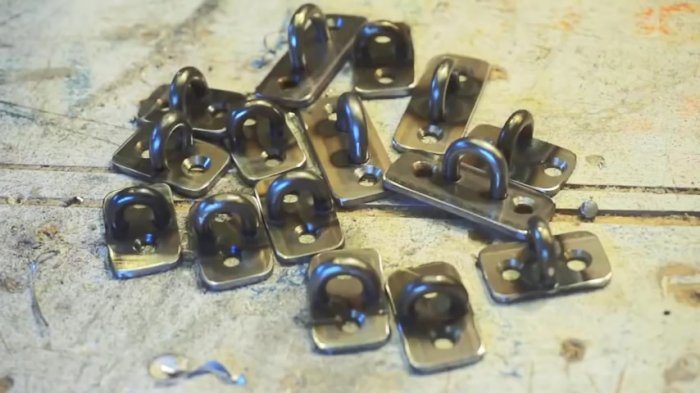

Отрезаем скобы с частью пластины, обрабатываем грани и скругляем углы.

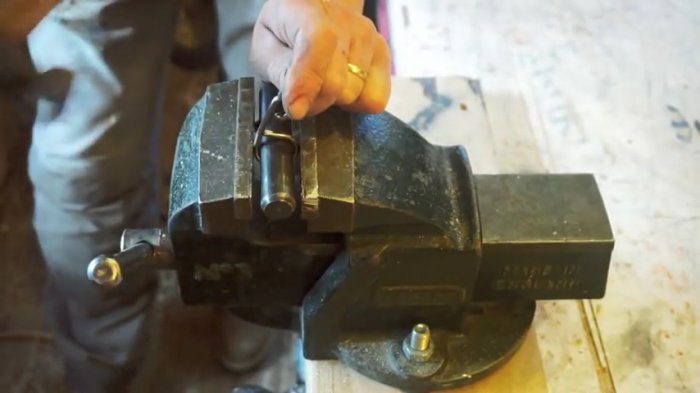

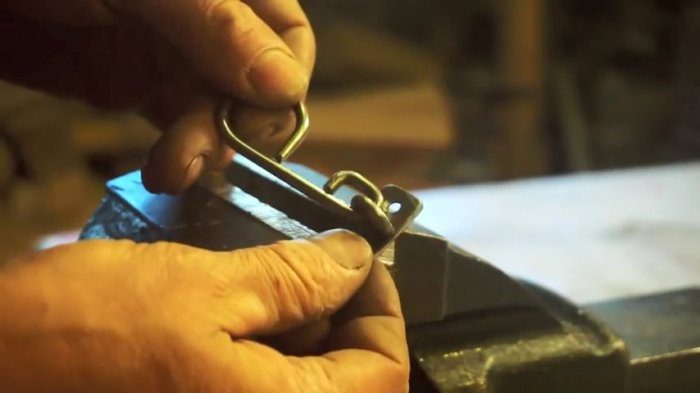

Заводим скобу в меньшую петлю защелки и на тисках сдавливаем ее, чтобы соединение стало неразъемным.

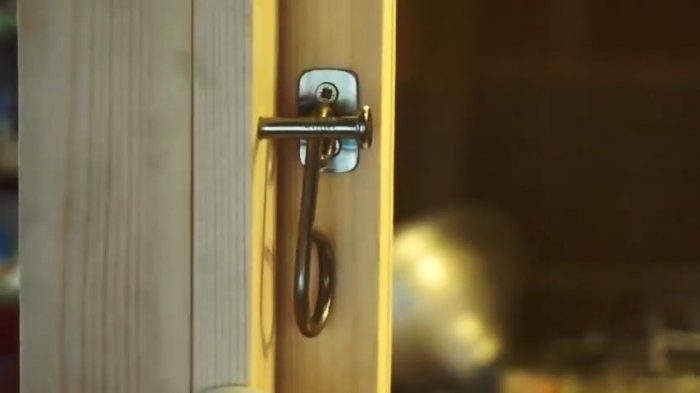

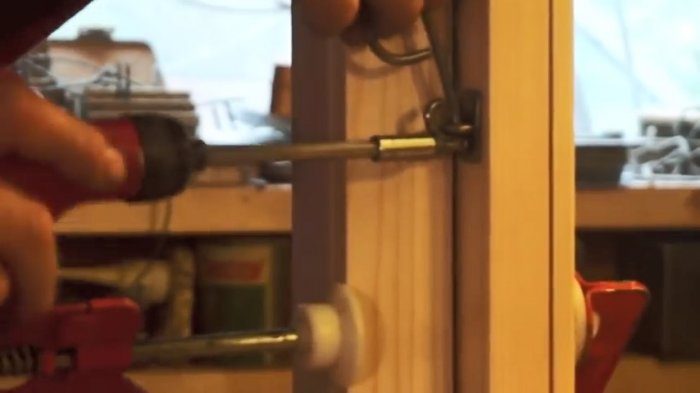

Прикручиваем скобу шурупами к раме створки окна так, чтобы она заняла горизонтальное положение. На уровне скобы вбиваем в стойку рамы окна штифт с круглой шляпкой.
Прижимаем защелку сверху к штифту, пока она не ляжет на штифт, а лыска на большой петле не прижмется, спружинив, к боковой поверхности штифта.

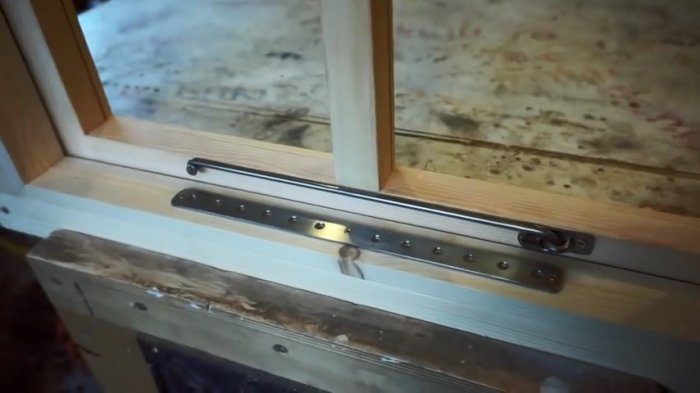

Заодно сделаем ограничитель открывания створки окна. Ближе к навесам к нижней поперечине рамы створки прикручиваем шурупами скобу, на которой свободно закреплен сам ограничитель, изготовленный из круглого прутка с загнутым вниз свободным концом.
Когда окно закрыто, ограничитель лежит на штифте, вбитом в раму створки. Вторую часть фиксатора – стальную полосу с продольными отверстиями по центру, закрепляем шурупами сверху нижней поперечины рамы.
Просверливаем под отверстиями в полосе глухие углубления для размещения загнутого конца ограничителя.
Сдуваем стружку, и наш фиксатор створки готов к работе. Открываем створку и в зависимости от степени ее отклонения, устанавливаем «носик» ограничителя в соответствующее отверстие в планке.
Понадобится
Материалы:
круглый стальной прут или стержень;
стальная полоса;
шурупы или винты;
штифт с круглой шляпкой.
Инструменты: тиски, гибочное приспособление, ножовка по металлу, гриндер, сверлильный станок, сварка, болгарка, дрель и др.
Процесс изготовления оконных защелок и ограничителя открывания створки окна
Закрепляем в тиски гибочное приспособление и конец круглого стержня, предварительно согнутого под 90 градусов, изгибаем почти до соприкосновения этого конца с ровной частью стержня.
На свободном конце стержня сверху по отношению к загнутому концу выполняем небольшую клиновую лыску с уклоном наружу.
Второй конец стержня изгибаем в ту же сторону, что и первый. Используя тиски, и подходящий по диаметру круг, подбиваем конец стержня с лыской к линейной части стержня под 90 градусов.
В стальной пластине сверлим систему поперечных и продольных отверстий.
Из круглого стержня делаем скобы, отрезаем их и устанавливаем ножками на глубину вертикальных отверстий пластины, подбивая слегка молотком.
Переворачиваем пластину со скобами и привариваем ножки к пластине.
Отрезаем скобы с частью пластины, обрабатываем грани и скругляем углы.
Заводим скобу в меньшую петлю защелки и на тисках сдавливаем ее, чтобы соединение стало неразъемным.
Прикручиваем скобу шурупами к раме створки окна так, чтобы она заняла горизонтальное положение. На уровне скобы вбиваем в стойку рамы окна штифт с круглой шляпкой.
Прижимаем защелку сверху к штифту, пока она не ляжет на штифт, а лыска на большой петле не прижмется, спружинив, к боковой поверхности штифта.
Заодно сделаем ограничитель открывания створки окна. Ближе к навесам к нижней поперечине рамы створки прикручиваем шурупами скобу, на которой свободно закреплен сам ограничитель, изготовленный из круглого прутка с загнутым вниз свободным концом.
Когда окно закрыто, ограничитель лежит на штифте, вбитом в раму створки. Вторую часть фиксатора – стальную полосу с продольными отверстиями по центру, закрепляем шурупами сверху нижней поперечины рамы.
Просверливаем под отверстиями в полосе глухие углубления для размещения загнутого конца ограничителя.
Сдуваем стружку, и наш фиксатор створки готов к работе. Открываем створку и в зависимости от степени ее отклонения, устанавливаем «носик» ограничителя в соответствующее отверстие в планке.
