Светильник из CD дисков управляемый смартфоном
На Алиэкспресс продается уже известный многим микроконтроллер ESP8266, который используется при изготовлении систем умного дома. На его базе можно собрать очень крутой ночной светильник из CD дисков, управляемый через мобильное приложение. Это классная и высокотехнологичная вещь для дома.
Материалы:
Процесс изготовления светильника
Корпус светильника будет состоять из уложенных друг на друга дисков на высоту 16 см. Для того, чтобы сквозь них проходил свет от заложенной внутри гибкой матрицы, нужно расширить их внутреннее отверстие до 50 мм, убрав пластиковую прозрачную часть. Чтобы доработать все диски ровно, нужно выфрезеровать для них держатель из фанеры. Работы очень удобно выполнять на ЧПУ, но можно и другим инструментом. Сразу же в дисках просверливаются 4 отверстия под шпильки.
Из дерева вырезаются 2 заглушки для светильника, которые закроют дно и верхнюю лицевую часть дисков. Также нужно подготовить 4 резьбовые шпильки, чтобы соединить детали светильника.

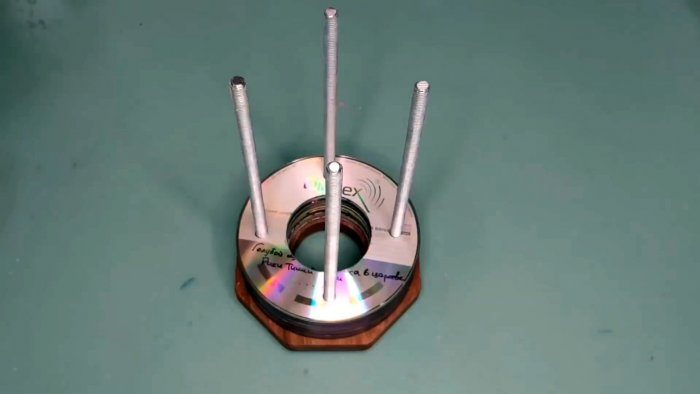

Деревянные накладки и диски стягиваются шпильками.
Затем нужно обрезать заглушку для канализационной трубы, просверлить ее в центре под провод, и вставить в дно светильника.
Далее можно заняться электронной начинкой. По предложенной схеме необходимо соединить гибкий световой модуль, сенсорную кнопку, микроконтроллер и блок питания. Для управления светильником, на телефон скачивается предложенное приложение.
Далее модуль сворачиваться в трубочку и помещается в полость светильника. Кнопка устанавливается на крышку в высверленную полость.
Перед использованием лампа прошивается.
Пользуясь приложением GyverLamp для Android или GyLamp для iOS, можно управлять режимами горения модуля на адресных светодиодах. Получается очень красиво.
Материалы:
- диски;
- шпилька М6;
- доска;
- заглушка канализационная 50 мм;
- сенсорная кнопка;
- микроконтроллер ESP8266
- гибкая матрица WS2812B
- блок питания 5В
Процесс изготовления светильника
Корпус светильника будет состоять из уложенных друг на друга дисков на высоту 16 см. Для того, чтобы сквозь них проходил свет от заложенной внутри гибкой матрицы, нужно расширить их внутреннее отверстие до 50 мм, убрав пластиковую прозрачную часть. Чтобы доработать все диски ровно, нужно выфрезеровать для них держатель из фанеры. Работы очень удобно выполнять на ЧПУ, но можно и другим инструментом. Сразу же в дисках просверливаются 4 отверстия под шпильки.
Из дерева вырезаются 2 заглушки для светильника, которые закроют дно и верхнюю лицевую часть дисков. Также нужно подготовить 4 резьбовые шпильки, чтобы соединить детали светильника.
Деревянные накладки и диски стягиваются шпильками.
Затем нужно обрезать заглушку для канализационной трубы, просверлить ее в центре под провод, и вставить в дно светильника.
Далее можно заняться электронной начинкой. По предложенной схеме необходимо соединить гибкий световой модуль, сенсорную кнопку, микроконтроллер и блок питания. Для управления светильником, на телефон скачивается предложенное приложение.
Далее модуль сворачиваться в трубочку и помещается в полость светильника. Кнопка устанавливается на крышку в высверленную полость.
Перед использованием лампа прошивается.
Пользуясь приложением GyverLamp для Android или GyLamp для iOS, можно управлять режимами горения модуля на адресных светодиодах. Получается очень красиво.
