Мини ГЭС своими руками
Если рядом с вашим участком протекает ручеек с быстрым течением, на него можно поставить мини ГЭС. Такой источник альтернативной энергии позволит получать бесплатное электричество круглосуточно, чем превосходит солнечные панели и ветрогенераторы. Собрать небольшую ГЭС можно с минимальными вложениями из доступных материалов.
Что потребуется:
Двигатель постоянного тока; роликовая цепь;
комплект велосипедных звездочек;
велосипедное колесо;
листовая сталь 3-6 мм;
переходник на вал электродвигателя;
пластиковая труба 200 мм;
стальная труба 1/2 дюйма;
болты, гайки;
стальной кругляк 10-12 мм.
Процесс изготовления ГЭС своими руками

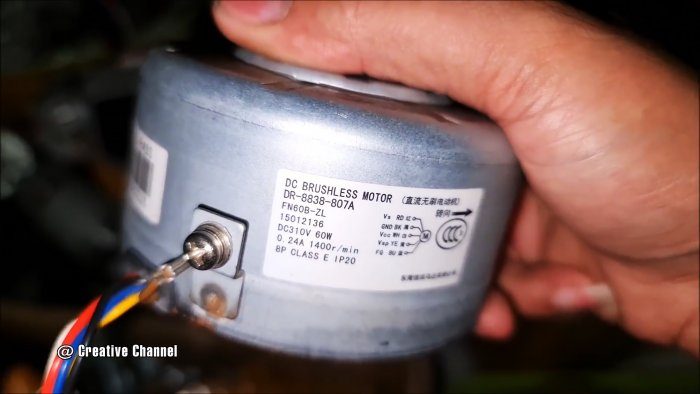

В качестве генератора для ГЭС можно использовать двигатель постоянного тока без доработок.
Для его раскручивания потребуется собрать крыльчатку, и соединить ее с валом мотора цепной передачей.
Для изготовления крыльчатки используется велосипедное колесо.

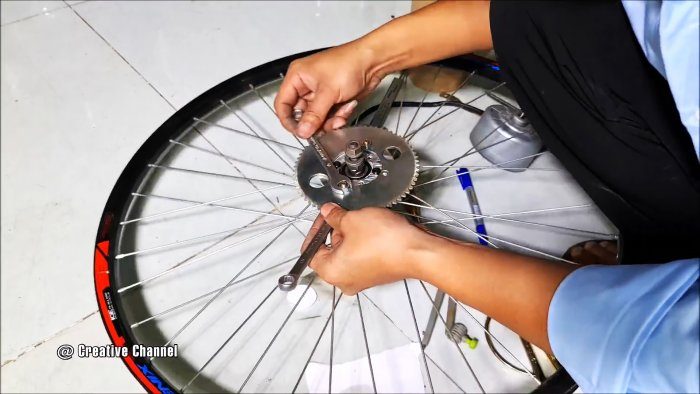

На него устанавливается большая звездочка. Для этого из листовой стали придется вырезать переходник.
Он сможет крепиться к втулке колеса, а звездочка прикрутится уже к нему.
Затем нужно заняться двигателем. Для этого подбирается переходник для его вала. К переходнику приваривается малая звездочка.
На следующем этапе изготавливаются лопасти. Для этого используется пластиковая труба.

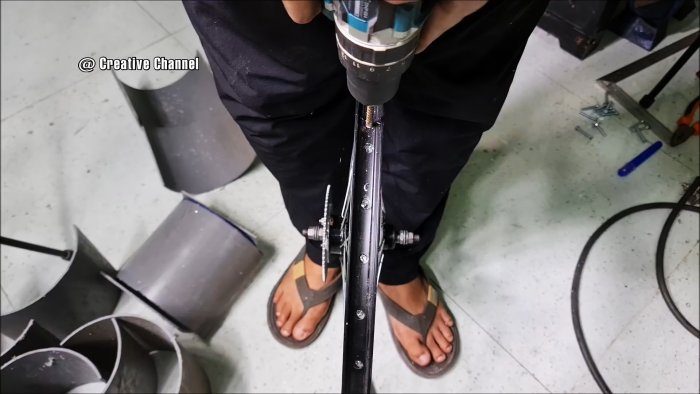

Ее необходимо нарезать на кольца шириной по 200 мм, и распустить заготовки пополам. Обод колеса и лопасти просверливаются, и стягивают болтами.
На стандартное колесо от взрослого велосипеда можно установить 18 таких лопастей.
Из трубы выгибается вилка для крепления крыльчатки. Ее края сжимаются тисками в плоскость, затем просверливаются. Это позволяет зажать на них ось крыльчатки.

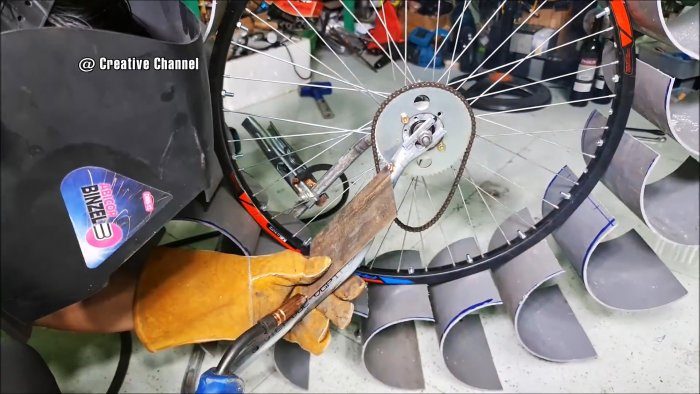

На вилку приваривается пластина для крепления мотора. Последний прикручивается к ней скобой из согнутой полосы. Между звездочками крыльчатки и мотора натягивается цепь.
В таком виде генератор уже способен выдавать напряжение при оборачивании колеса. Остается позаботиться о его установке.

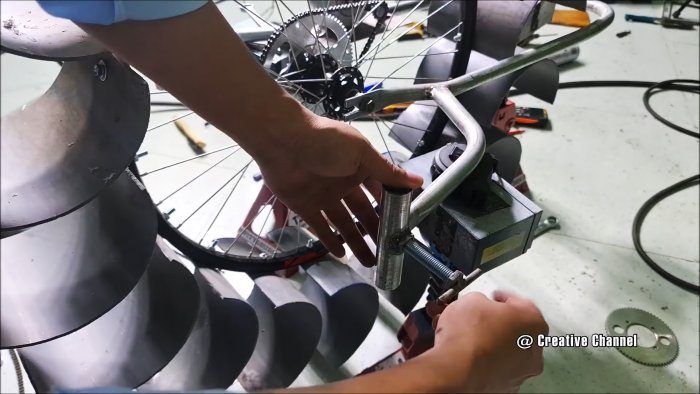

Для этого к вилке перпендикулярно приваривается 3 отрезка трубы. Один распадается на ее изгибе, а остальные по краям. Для лучшей устойчивости, потребуется их приваривать на удлиняющие штанги. В крепления ввариваются гайки, чтобы заворачивать в них поджимающие шпильки или болты.

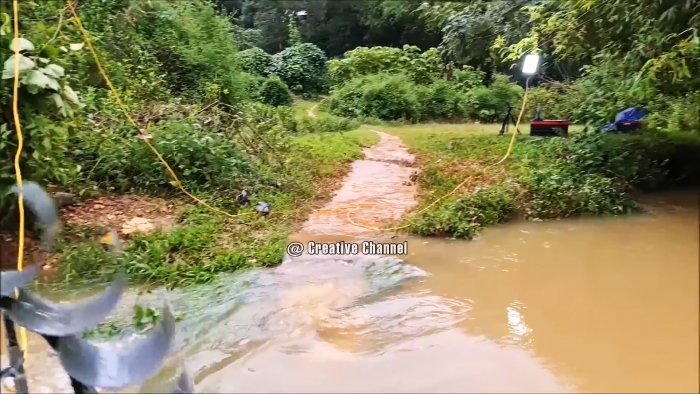

Таким образом, можно вставлять в крепления ножки из кругляка, и зажимая их в определенном положении регулировать высоту ГЭС, в зависти от глубины ручья. В итоге станция получается мобильной и универсальной. Ее можно при необходимости быстро убирать.
Ток, который выдает ГЭС, напрямую зависит от параметров двигателя и скорости течения. Чтобы можно было запитать от него что-то кроме светодиодных светильников или водонагревателей, потребуется преобразователь напряжения. От него уже без проблем подзаряжать аккумуляторы. Подключив же инвертор на 220 В, получится запитать практически любой бытовой прибор.
