Мастерим лунный ночник

Лунный ночник – это настенный светильник в форме луны, который включается автоматически, когда становиться темно. Схема автоматического включения построена всего на двух транзисторах.
Ночник в виде луны – это очень оригинально, красиво и необычно.
Эффект, который производит данный светильник просто завораживает.



Материалы для ночника

Для лунного ночного фонаря вам понадобятся:

Транзистор TIP31

Транзистор TIP42

Фотоэлемент

Резистор на 1 М

Резистор 10 K

Источник питания 12 В

Белая светодиодная лента

Макетная плата

Лист с распечатанной луной.

Деревянный круг 21 см.

Деревянный овал буквой «О» 15 см.

Провода.

Одежные липучки.

Схема ночника на транзисторах

В этой схеме я использовал два транзистора для включения и выключения светодиодной полосы. Первый транзистор реагирует на изменения света и запускает второй транзистор, который отвечает включением и выключением светодиодной ленты.
Это по cent составной транзистор из двух, только включенные так, чтобы обеспечить лучшее усиление электрического сигнала от фотодатчика.



Резистором 1М можно регулировать чувствительность и порог срабатывания подсветки.

Изготовление

Для начала необходима подготовить все заранее. Вырезать круг из фанеры, выпилить основание в виде буквы «О», распечатать на принтере рисунок луны. Если все готово, приступаем.

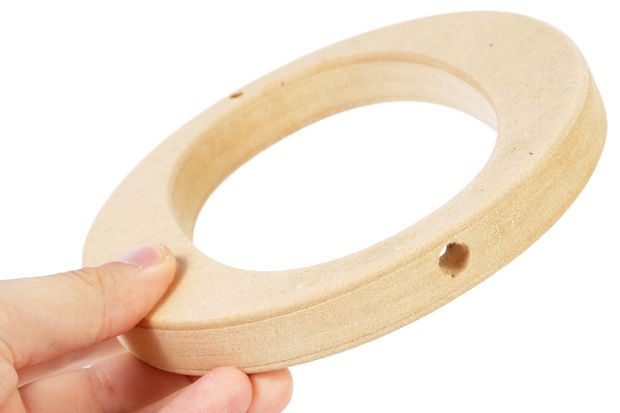

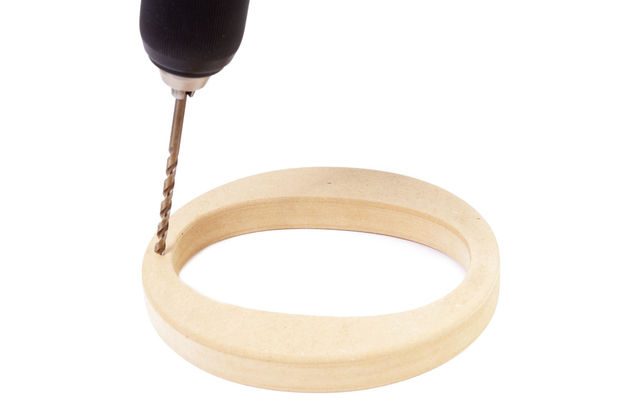

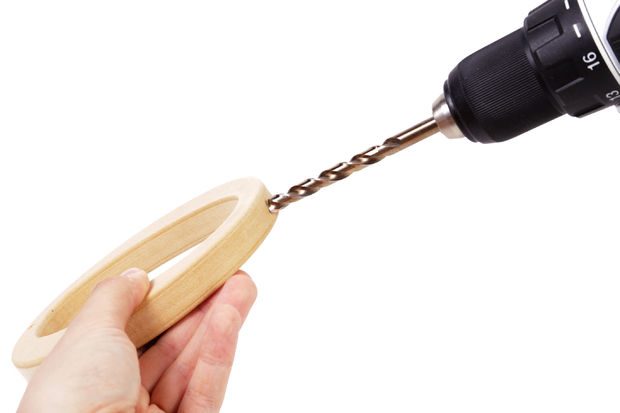

Первым делом сверлим в основании два отверстия: с одной стороны, сверху – для крепления светильника на стену и снизу – для того, чтобы пропустить провод.

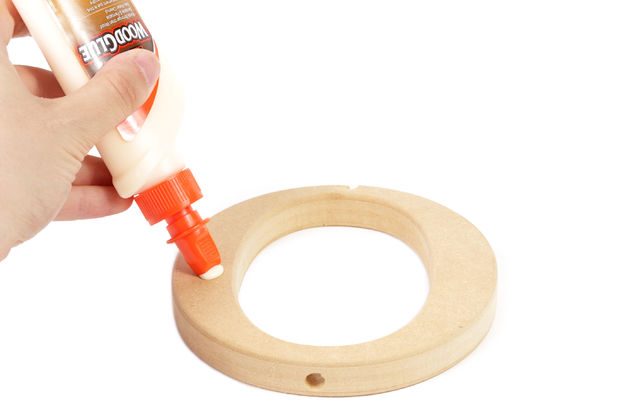

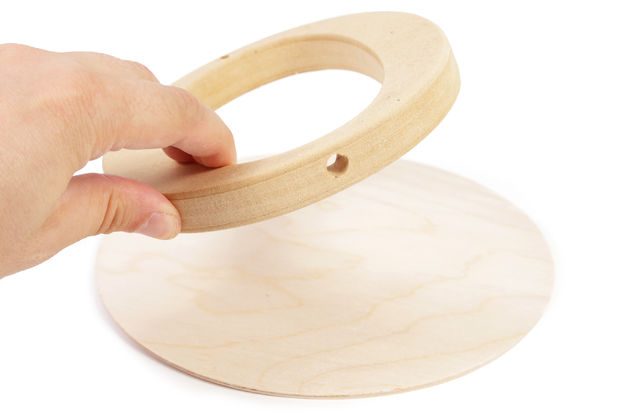

Затем, приклеим основание к кругу из фанеры клеем по дереву типа ПВА. Поверхности больны быть чистыми и ровными, иначе может плохо приклеиться. Конструкция не замысловатая.





Оставляем на небольшое время, пока все не высохнет. Как только все подсохло по овалу отмеряем светодиодную ленту. Лишнее отрезаем в месте где это указано, иначе не все светодиоды будут гореть.

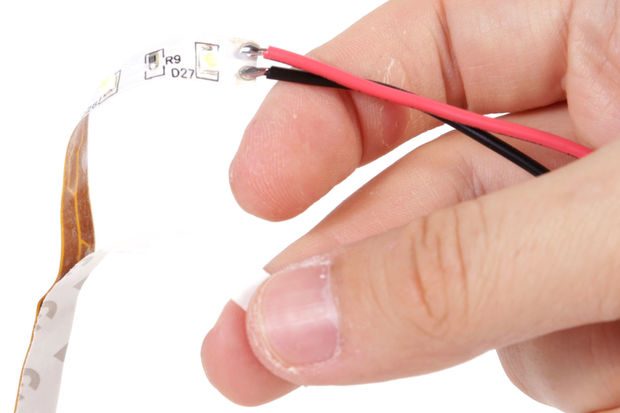

Припаиваем провода к светодиодной ленте.

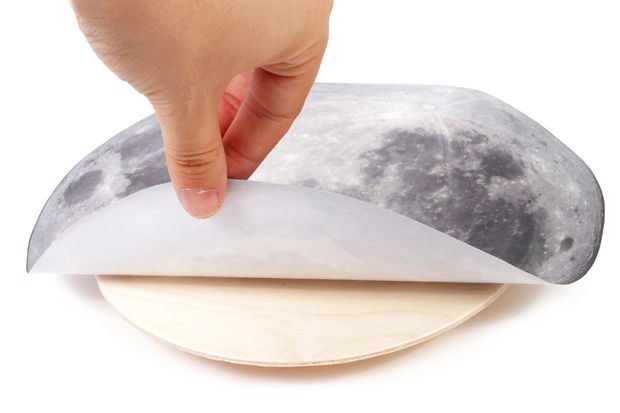

Приклеиваем рисунок луны к круги. Клеим аккуратно, проглаживаем. Края загибаем и формируем юбку. Подождем пока подсохнет клей.







Сверлим отверстие под фотоэлемент. Желательно выбрать то место где это отверстие будет сочетаться с рисунком луны.

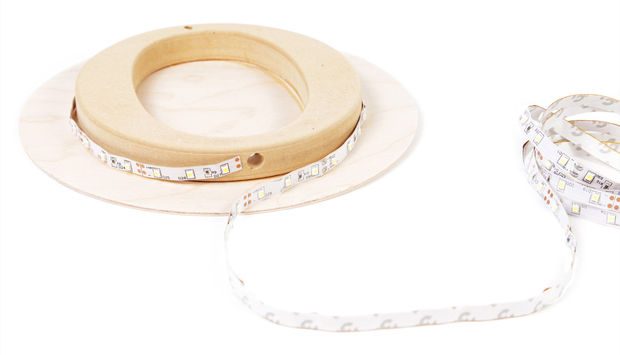

Снимаем защитный слой со светодиодной ленты и приклеиваем полоску по овалу. Провода пропускаем в отверстие снизу.




В это же отверстие пропускаем провода питания от источника.



Закрепляем нейлоновой стяжной, чтобы не вылетало.

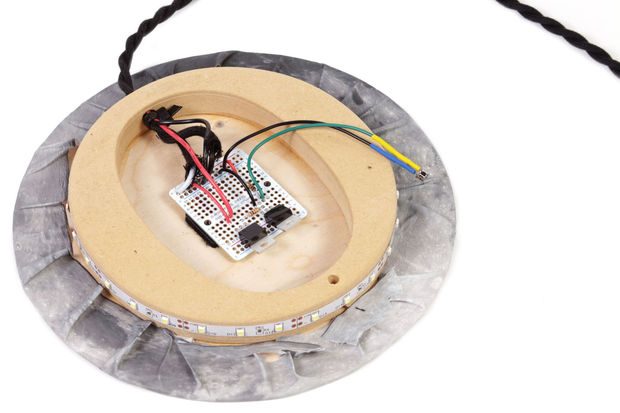

Собираем схему на макетной плате.

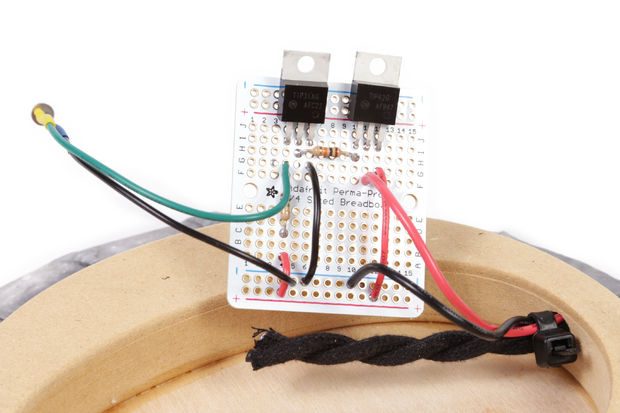

Как подключаются транзисторы.

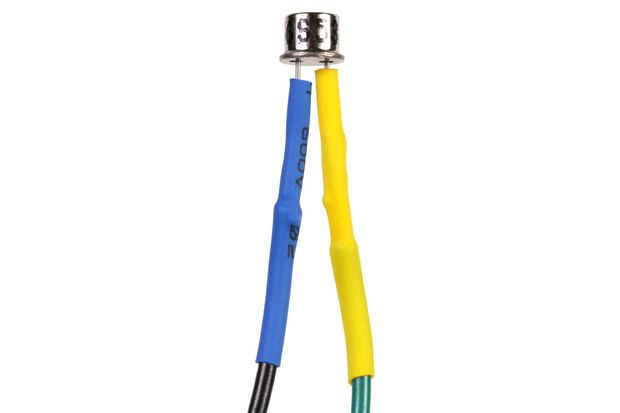

Припаиваем провода к фотодиоду, изолируем термоусадочной трубкой.



Припаиваем провода питания к плате.

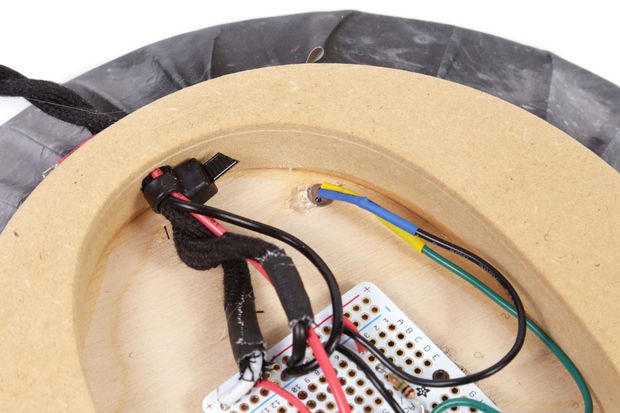

Плату со схемой и прикрепил на одежные липучки, чтобы к любой момент можно было её снять.

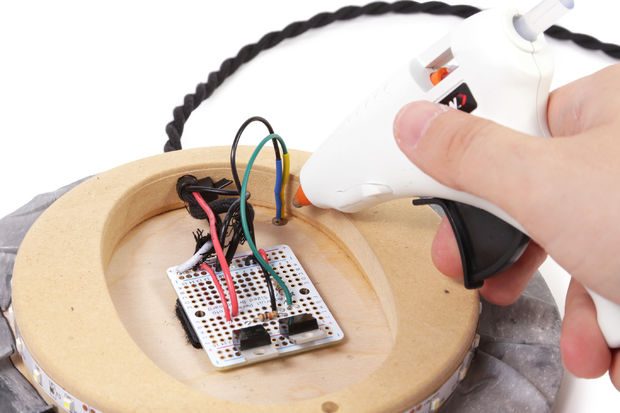

Вставляем фотодатчик в отверстие и заливаем горячим клемм.

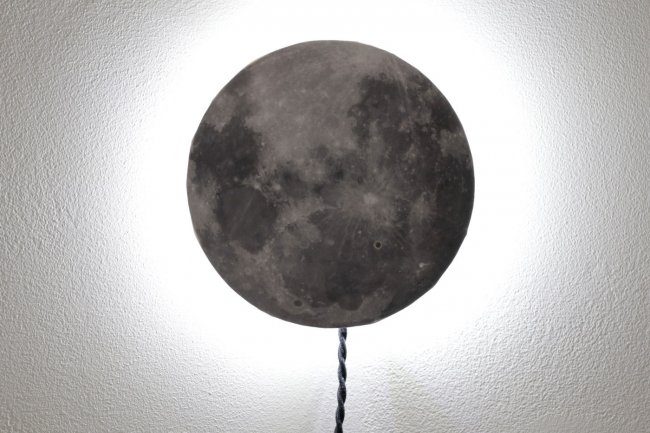

Наш лунный ночник готов. Вешаем на стенку и проверяем.




Получилось очень красиво и креативно. Блок питания — импульсный, в холостом режиме, когда светильник не выключен, практически не потребляет энергию, поэтому за это можно не волноваться.
