Снегоуборщик из пластиковой бочки
Убирать снег вручную нелегко и долго. Покупать механический уборщик накладно из-за его дороговизны. Но можно сделать снегоуборщик на колесах, который надо лишь толкать, что легче, чем махать лопатой. И обойдется он на два порядка дешевле, чем механический агрегат, которому еще нужно и топливо.
Понадобится
Для изготовления самодельного устройства, которое можно рассматривать и как толкатель, и как отвал, нам следует иметь в наличии следующие материалы и изделия:
толстую стальную полосу разной толщины и ширины;
профильную квадратную трубу разного сечения;
стальной стержень с резьбой;
пластиковую бочку;
болты и гайки;
два резиновых колеса с гайками.
В работе над самоделкой нам понадобится: маятниковая и лобзиковая пила, сверлильный станок, сварка, магнитный и мерный угольник.
От фрагмента с большей толщиной лобзиковой пилой отрезаем с одной стороны углы заданных размеров и наклона.

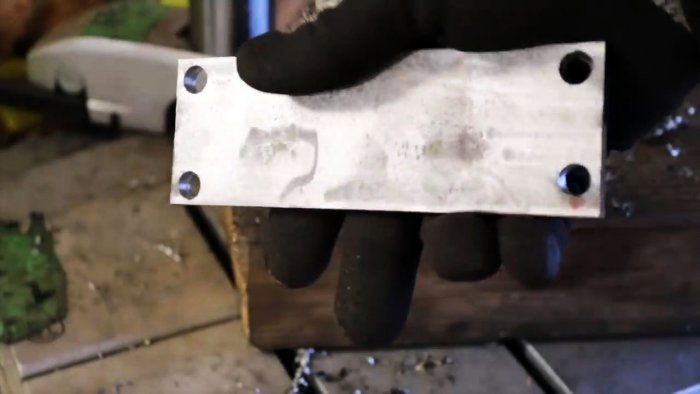

В тонком фрагменте сверлим по углам четыре отверстия.
В пластине со срезанными углами сверлим пять симметрично расположенных отверстий, которые окаймляют профиль пластины со стороны без углов.

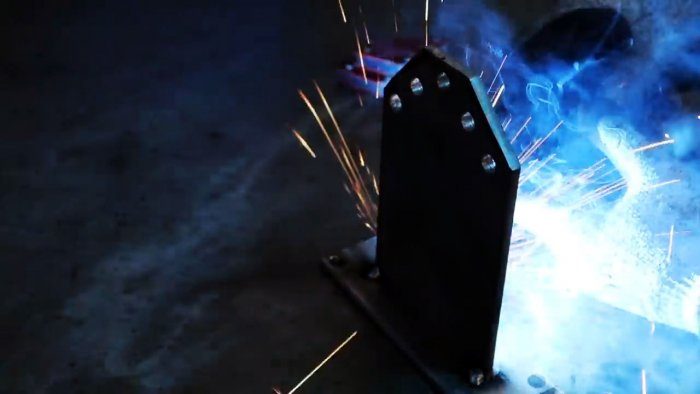

Привариваем вдоль по центру прямоугольной пластины вертикально другую, направив сторону со срезанными углами вверх.
Вставляем в квадратную трубу резьбовой стержень так, чтобы его концы выступали из трубы на одинаковую длину с двух сторон. После чего, привариваем эти детали друг к другу.
Отрезаем не от самой широкой полосы отрезок требуемой длины. Отступив от одного его конца нужное расстояние по продольной центральной оси сверлим одно и чуть выше второе отверстие.
Отрезанную полосу стороной без отверстий укладываем под прямым углом по центру квадратной трубы со стержнем и в таком положении привариваем их друг к другу.

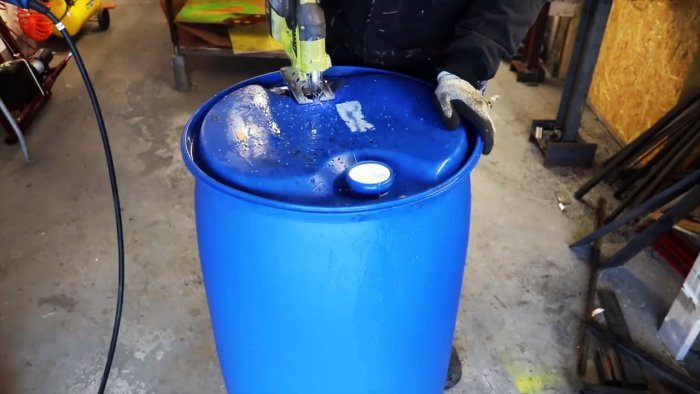

Разрезаем пластиковую бочку продольно на две половины лобзиковой пилой. К одной из них к центру с наружной стороны прикладываем ранее выполненный крепежно-поворотный узел.
Используя отверстия в пластине, намечаем и сверлим в пластике точно такие же. С их помощью крепим эти две детали между собой болтами, накручивая с обратной стороны гайки.
Срезаем конец квадратной трубы большего сечения под заданным углом. Приставляем срезанный торец к пластине над поперечной трубой со стержнем внутри и привариваем его.
На двух заготовках из квадратной трубы меньшего сечения ближе к одному концу делаем треугольные вырезы лобзиком и сгибаем под 90 градусов. Места сгибов для прочности завариваем.
Г-образные детали длинной частью привариваем с другого конца квадратной трубы с двух сторон так, чтобы они были параллельны резьбовому стержню, а короткие «смотрели» вниз.
На концы стержня, который еще является и осью, надеваем резиновые колеса и закрепляем их гайками.

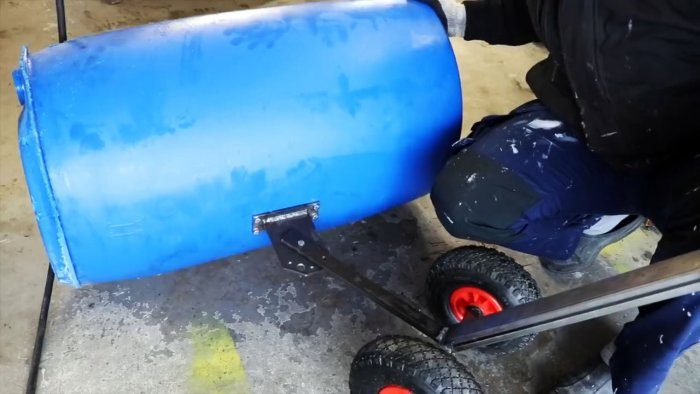

Конец пластины с отверстиями накладываем на элемент крепежно-поворотного узла с шестью отверстиями и закрепляем болтом, который одновременно будет служить и осью для поворота рабочего органа.
Для этого поворачиваем ручку и совмещаем второе отверстие с нужным отверстием на крепежно-поворотном узле и крепим с помощью болта и гайки. Наш снегоуборщик на колесах готов к работе.

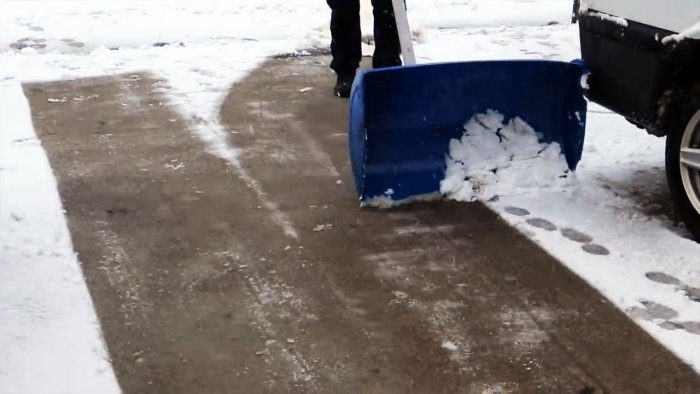

Убирать снег таким — одно удовольствие.
Понадобится
Для изготовления самодельного устройства, которое можно рассматривать и как толкатель, и как отвал, нам следует иметь в наличии следующие материалы и изделия:
толстую стальную полосу разной толщины и ширины;
профильную квадратную трубу разного сечения;
стальной стержень с резьбой;
пластиковую бочку;
болты и гайки;
два резиновых колеса с гайками.
В работе над самоделкой нам понадобится: маятниковая и лобзиковая пила, сверлильный станок, сварка, магнитный и мерный угольник.
Процесс изготовления снегоуборщика из бочки
Отрезаем маятниковой пилой по одному фрагменту заранее заданных размеров от толстой и потоньше стальной полосы.От фрагмента с большей толщиной лобзиковой пилой отрезаем с одной стороны углы заданных размеров и наклона.
В тонком фрагменте сверлим по углам четыре отверстия.
В пластине со срезанными углами сверлим пять симметрично расположенных отверстий, которые окаймляют профиль пластины со стороны без углов.
Привариваем вдоль по центру прямоугольной пластины вертикально другую, направив сторону со срезанными углами вверх.
Вставляем в квадратную трубу резьбовой стержень так, чтобы его концы выступали из трубы на одинаковую длину с двух сторон. После чего, привариваем эти детали друг к другу.
Отрезаем не от самой широкой полосы отрезок требуемой длины. Отступив от одного его конца нужное расстояние по продольной центральной оси сверлим одно и чуть выше второе отверстие.
Отрезанную полосу стороной без отверстий укладываем под прямым углом по центру квадратной трубы со стержнем и в таком положении привариваем их друг к другу.
Разрезаем пластиковую бочку продольно на две половины лобзиковой пилой. К одной из них к центру с наружной стороны прикладываем ранее выполненный крепежно-поворотный узел.
Используя отверстия в пластине, намечаем и сверлим в пластике точно такие же. С их помощью крепим эти две детали между собой болтами, накручивая с обратной стороны гайки.
Срезаем конец квадратной трубы большего сечения под заданным углом. Приставляем срезанный торец к пластине над поперечной трубой со стержнем внутри и привариваем его.
На двух заготовках из квадратной трубы меньшего сечения ближе к одному концу делаем треугольные вырезы лобзиком и сгибаем под 90 градусов. Места сгибов для прочности завариваем.
Г-образные детали длинной частью привариваем с другого конца квадратной трубы с двух сторон так, чтобы они были параллельны резьбовому стержню, а короткие «смотрели» вниз.
На концы стержня, который еще является и осью, надеваем резиновые колеса и закрепляем их гайками.
Конец пластины с отверстиями накладываем на элемент крепежно-поворотного узла с шестью отверстиями и закрепляем болтом, который одновременно будет служить и осью для поворота рабочего органа.
Для этого поворачиваем ручку и совмещаем второе отверстие с нужным отверстием на крепежно-поворотном узле и крепим с помощью болта и гайки. Наш снегоуборщик на колесах готов к работе.
Убирать снег таким — одно удовольствие.
