Складная сушилка для белья своими руками
Это очень удобная сушилка для белья, которая не будет никому мешать, так как в момент бездействия она леко складывается. Очень простая конструкция для повторения.
Что бы продлить «жизнь» одежде и белью и при этом сохранить товарный вид, их следует не только правильно стирать, но и грамотно сушить.
Особенно полезно это делать на улице, когда на них действует естественные факторы – ветер и солнце, и они приобретают ни с чем не сравнимый аромат.
Потребуется
В предстоящей работе мы можем обойтись следующими материалами:
профильной квадратной трубой;
металлическим листом;
равнополочным стальным уголком;
болтами с головкой под шестигранник, гайками;
бельевой веревкой из натуральных или искусственных материалов.
Для работы нам понадобятся самые обыкновенные инструменты и оборудование:
маятниковая пила, болгарка;
рулетка, металлическая линейка, маркер;
сверлильный станок;
тиски слесарные;
керн, молоток;
метчик с воротком;
шестигранный и рожковые ключи.
Порядок изготовления складывающейся сушилки
Начнем работу с основных и самых нагруженных узлов нашей самоделки – двух кронштейнов консольного типа, между которыми будет крепиться бельевая веревка или шнур обычно в несколько рядов.
Для них подойдет толстостенная металлическая труба квадратного сечения, от которой отрезаем две заготовки необходимой длины.
Из металлического листа толщиной не менее 5 мм вырезаем две одинаковые пластины расчетного размера, а от стального равнополочного уголка отрезаем два равных по длине фрагмента, немного превосходящие их высоту.
По разметке удаляем часть одной полки с каждого отрезка уголка.

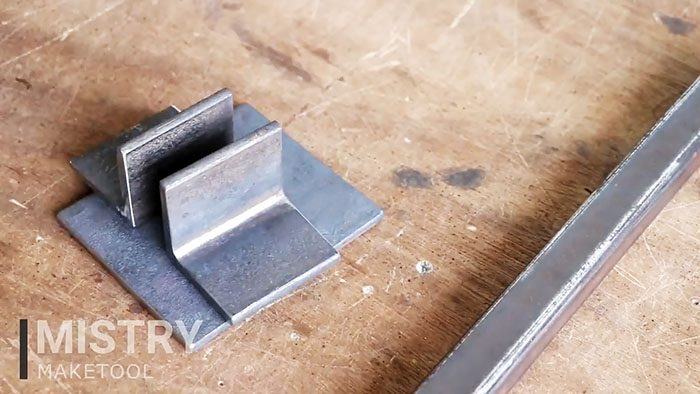

Расставляем эти элементы в том порядке, в котором они будут находиться в поворотном узле, и намечаем места сверлений, несколько смещенных от центра, у основания целой полки уголков.

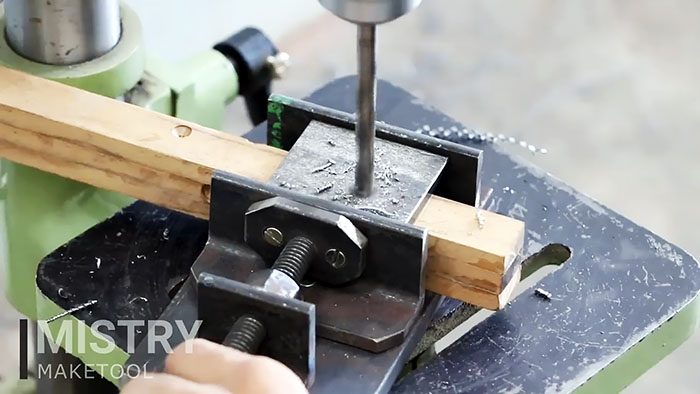

Сверлим в них отверстия, а также повторяем эту операцию для консолей на одном конце с тщательной обработкой торцевой части.
Также выполняем по два симметричных отверстия в укороченных по высоте полках уголковых элементов, углы которых скругляем.
Снова устанавливаем, стянутые между собой с помощью болта и гайки уголки и кронштейн между ними, на пластину и намечаем в ней места сверлений 4-х отверстий. Осуществляем сверления.

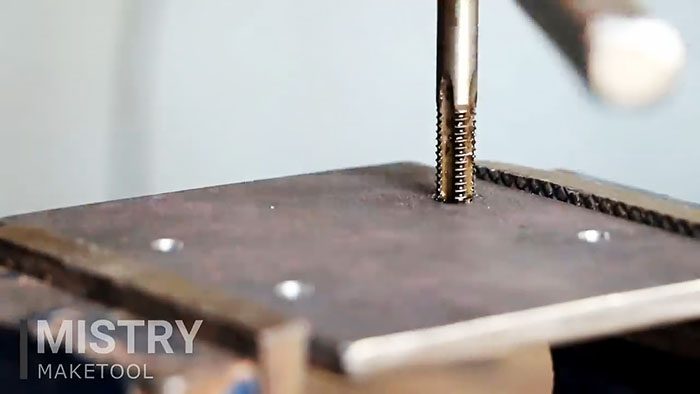

Далее в этих четырех отверстиях нарезаем резьбу с помощью ручного метчика с воротком.

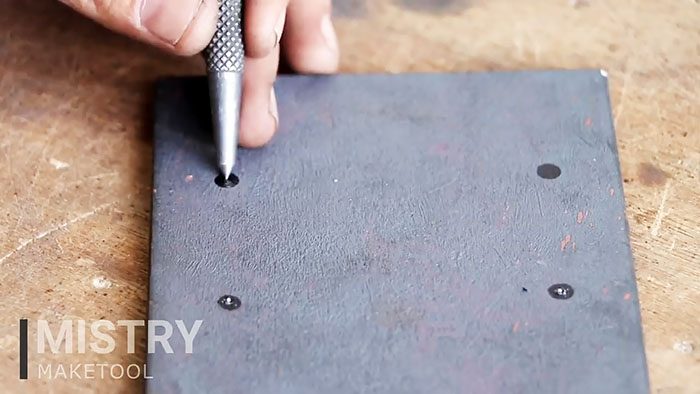

На пластину устанавливаем уголки с кронштейном между ними с центрированием по сверлениям, и отмечаем места отверстий по углам, с помощью которых пластина будет крепиться к стене.

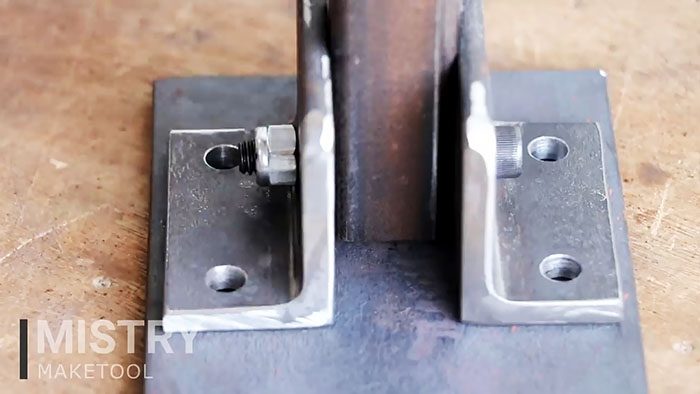

Крепим к пластинам попарно уголки с помощью болтов с круглыми головками под шестигранник.
Вертикально устанавливаем между уголками кронштейн, ориентируясь на соответствующие отверстия, пропускаем болт и стягиваем эти три элемента гайкой. Также затягиваем болты крепления уголков к пластине, используя рожковый и шестигранный ключ.

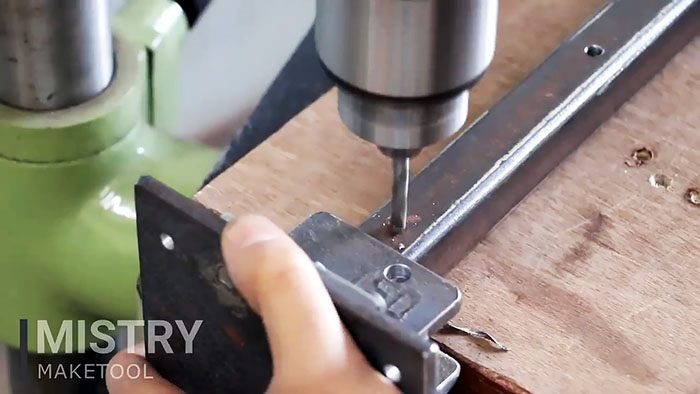

Укладываем кронштейн с узлом крепления и поворота на бок и на нем отмечаем места для сверления трех отверстий на равном расстоянии друг от друга, через которые будет пропущена бельевая веревка или шнур.
Осуществляем по меткам 6 сквозных отверстий в двух кронштейнах.
Вставляем в отверстия уголков ограничительный болт и затягиваем его гайкой. Он будет обеспечивать горизонтальное положение кронштейнов под нагрузкой при сушке мокрого белья.
Закрепляем кронштейны на вертикальной стене и протягиваем через отверстия в них бельевую веревку или шнур, завязывая концы надежным узлом.
После окончания сушки белья, кронштейны можно повернуть вокруг своих осей и вместе с веревками прижать к стене, чтобы они не мешали проходу или проезду, а также не оказались под дождем или снегом.
