Мастерим вращающуюся подставку для ножей
О вращающихся ножах и жонглерах в этой инструкции мы говорить не будем, но так или иначе она покажется вам интересной. Здесь я опишу процесс создания вращающейся подставки для ножей с самодельным подшипником.

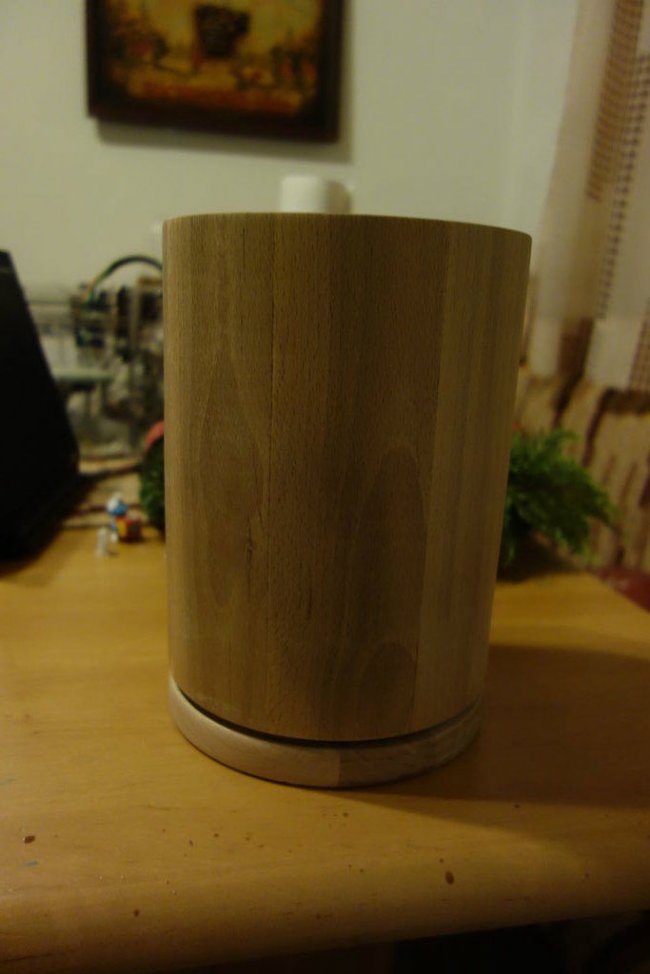

Подставка имеет форму цилиндра, диаметр ее основания составляет около 18 см, а высота – примерно 25 см.
Инструменты и материалы
Вам потребуются следующие инструменты:
Циркулярный станок с глубиной реза не менее 6 см (ручная циркулярная пила, скорее всего, с задачей не справится).
Стяжные ремни.
Токарный станок по дереву (с высотой шпинделя не менее 10 см).
Ленточный шлифовальный станок.
Рашпиль (или хорошо заточенные токарные стамески).
И следующие материалы:
Бруски из любой твердой лиственной породы – не менее 8 штук размером 6 см x 6 см x 20 см (У меня было 2 бруска из бука длиной по 1,9 м).
Доска из той же породы дерева (размером примерно 20 см x 20 см x 1,9 см).
Столярный клей.
Клейкая лента.
Около 50 стальных шариков диаметром 1 см.
Лак для дерева.
Чтобы создать подставку для ножей, вам понадобится прорезать пазы в брусках, а затем сделать косые срезы так, чтобы склеенные 8 частей создавали окружность.
На рисунке выше показаны схемы для брусков.
Ширина брусков и глубина разрезов представлены для разных вариантов: для идеальной восьмиугольной версии и минимальной версии (их отличия можно увидеть на моем рисунке). Полный восьмиугольник склеить проще, так как его части можно подогнать по общим ребрам, но этот вариант требует больше материала и более глубокого реза.
Расстояние между косыми срезами очень важно для итогового диаметра подставки.
Для создания подшипника будет необходимо проделать 2 идентичных V-образных желоба в основании и в блоке подставки с помощью токарного станка. Затем в пространство между основанием и блоком будут вставлены стальные шарики.
На этом этапе вам нужно будет подогнать бруски под совершенно одинаковый размер и отшлифовать так, чтобы их можно было плотно склеить.
В первую очередь создайте желоб для паза необходимой глубины (d) ровно посередине бруска.
Затем переверните брусок и сделайте косые срезы под углом 22,5 градусов. Центр желоба должен находиться равно посередине пространства между косыми разрезами.
Теперь нужно распилить бруски до одинаковой длины (длина моих составляла 22 см).
Основание – это обыкновенная доска, в центре которой вам нужно просверлить отверстие, чтобы поместить ее в токарный станок и выточить грубую окружность (на 1 см шире желаемого радиуса готовой подставки для ножей).
Нанесите большое количество клея на все подготовленные бруски и разместите их рядом друг с другом, скрепив клейкой лентой.
Так как косые срезы едва ли выйдут идеальными, вам придется склеить две половины по отдельности, затем отшлифовать их, чтобы получить ровные поверхности, и уже после этого начать клеить. Так вы сможете избежать зазоров между деталями.
После нанесения клея возьмите две получившиеся половины, поместите между ними несколько палочек и стяните их друг с другом ремнями.
Когда клей высохнет, отшлифуйте обе половины при помощи шлифовального станка и склейте их, снова используя ремни.
Размещение полученного блока на токарном станке может оказаться затруднительным. Чтобы упростить задачу, я взял небольшой кусочек дерева и поместил его в отверстие с одной стороны блока.
После этого можно начать обработку, используя крупную полукруглую стамеску в начале работы и отделочную стамеску в конце.
Обработайте также верх и низ блока, чтобы эти поверхности стали совершенно ровными и вам не пришлось долго возиться с шлифованием позже.
На дне блока поставки прорежьте небольшой V-образный желоб (глубиной около 5 мм), в котором будут находится стальные шарики.
После обработки основания подставки прорежьте в ней желоб точно такого же диаметра, как и на блоке (также глубиной около 5 мм).
Вполне вероятно, что во время выравнивания верхней и нижней частей блока в пазах останутся небольшие шероховатости. Чтобы устранить их, я использовал маленький напильник. Отшлифовав верхнюю часть, я покрыл блок и основание подставки несколькими слоями лака при помощи распылителя.

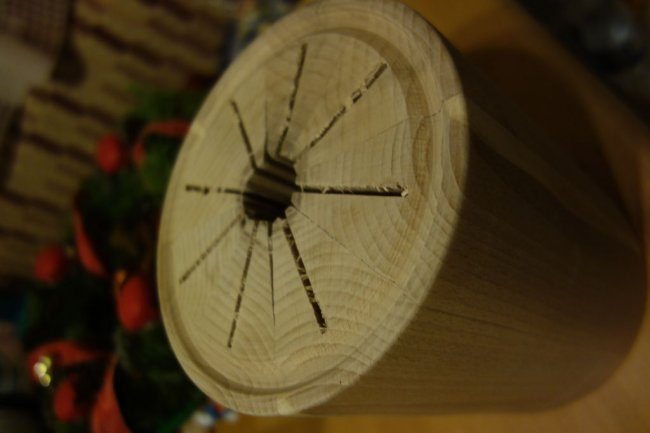

Потом остается только поместить стальные шарики в желоб в основании, поставить сверху блок, вставить ножи – и вуаля: у вас появилась вращающаяся подставка для ножей собственного производства.
Подставка имеет форму цилиндра, диаметр ее основания составляет около 18 см, а высота – примерно 25 см.
Инструменты и материалы
Вам потребуются следующие инструменты:
Циркулярный станок с глубиной реза не менее 6 см (ручная циркулярная пила, скорее всего, с задачей не справится).

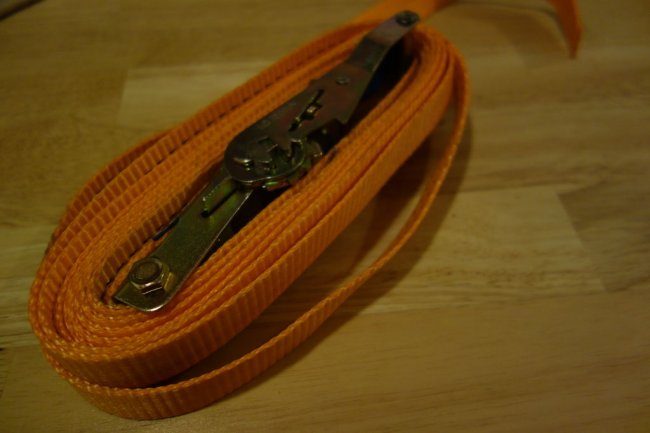

Стяжные ремни.
Токарный станок по дереву (с высотой шпинделя не менее 10 см).
Ленточный шлифовальный станок.
Рашпиль (или хорошо заточенные токарные стамески).
И следующие материалы:
Бруски из любой твердой лиственной породы – не менее 8 штук размером 6 см x 6 см x 20 см (У меня было 2 бруска из бука длиной по 1,9 м).
Доска из той же породы дерева (размером примерно 20 см x 20 см x 1,9 см).
Столярный клей.
Клейкая лента.
Около 50 стальных шариков диаметром 1 см.
Лак для дерева.
Конструкция и расчеты
Чтобы создать подставку для ножей, вам понадобится прорезать пазы в брусках, а затем сделать косые срезы так, чтобы склеенные 8 частей создавали окружность.
На рисунке выше показаны схемы для брусков.
Ширина брусков и глубина разрезов представлены для разных вариантов: для идеальной восьмиугольной версии и минимальной версии (их отличия можно увидеть на моем рисунке). Полный восьмиугольник склеить проще, так как его части можно подогнать по общим ребрам, но этот вариант требует больше материала и более глубокого реза.
Расстояние между косыми срезами очень важно для итогового диаметра подставки.
Для создания подшипника будет необходимо проделать 2 идентичных V-образных желоба в основании и в блоке подставки с помощью токарного станка. Затем в пространство между основанием и блоком будут вставлены стальные шарики.
Распилка материала
На этом этапе вам нужно будет подогнать бруски под совершенно одинаковый размер и отшлифовать так, чтобы их можно было плотно склеить.
В первую очередь создайте желоб для паза необходимой глубины (d) ровно посередине бруска.
Затем переверните брусок и сделайте косые срезы под углом 22,5 градусов. Центр желоба должен находиться равно посередине пространства между косыми разрезами.
Теперь нужно распилить бруски до одинаковой длины (длина моих составляла 22 см).
Основание – это обыкновенная доска, в центре которой вам нужно просверлить отверстие, чтобы поместить ее в токарный станок и выточить грубую окружность (на 1 см шире желаемого радиуса готовой подставки для ножей).
Склеивание

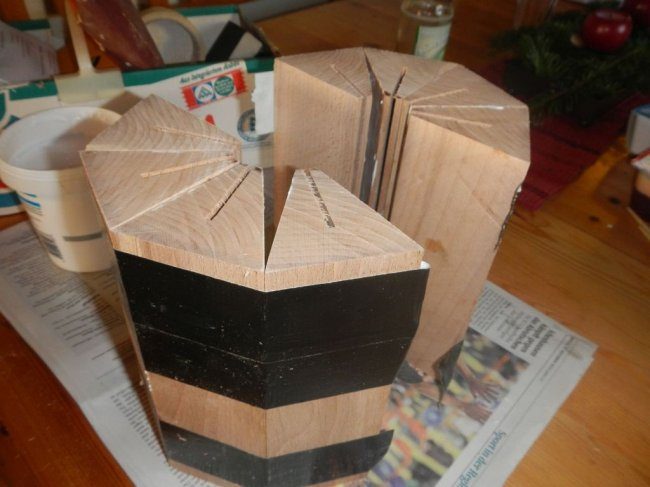

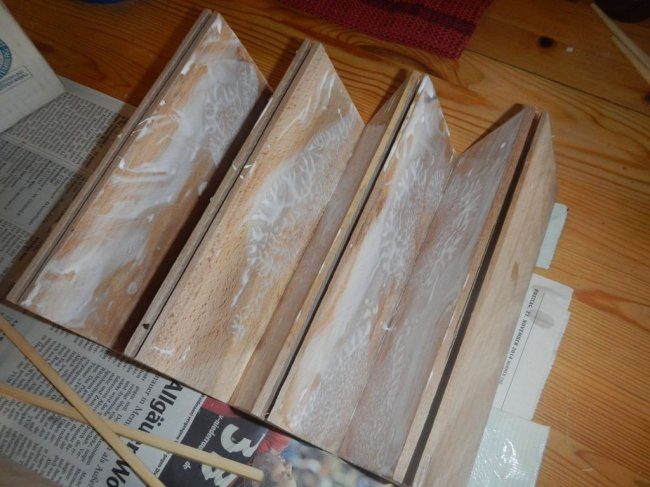

Нанесите большое количество клея на все подготовленные бруски и разместите их рядом друг с другом, скрепив клейкой лентой.
Так как косые срезы едва ли выйдут идеальными, вам придется склеить две половины по отдельности, затем отшлифовать их, чтобы получить ровные поверхности, и уже после этого начать клеить. Так вы сможете избежать зазоров между деталями.

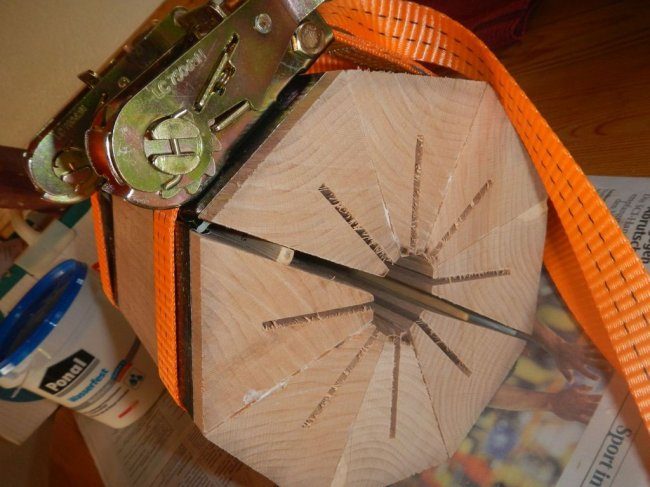

После нанесения клея возьмите две получившиеся половины, поместите между ними несколько палочек и стяните их друг с другом ремнями.
Когда клей высохнет, отшлифуйте обе половины при помощи шлифовального станка и склейте их, снова используя ремни.
Обработка блока и основания подставки

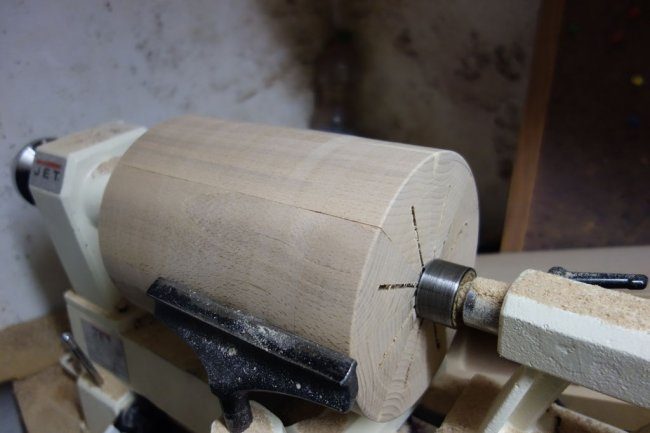

Размещение полученного блока на токарном станке может оказаться затруднительным. Чтобы упростить задачу, я взял небольшой кусочек дерева и поместил его в отверстие с одной стороны блока.
После этого можно начать обработку, используя крупную полукруглую стамеску в начале работы и отделочную стамеску в конце.
Обработайте также верх и низ блока, чтобы эти поверхности стали совершенно ровными и вам не пришлось долго возиться с шлифованием позже.
На дне блока поставки прорежьте небольшой V-образный желоб (глубиной около 5 мм), в котором будут находится стальные шарики.
После обработки основания подставки прорежьте в ней желоб точно такого же диаметра, как и на блоке (также глубиной около 5 мм).
Финальные штрихи и дальнейшие планы
Вполне вероятно, что во время выравнивания верхней и нижней частей блока в пазах останутся небольшие шероховатости. Чтобы устранить их, я использовал маленький напильник. Отшлифовав верхнюю часть, я покрыл блок и основание подставки несколькими слоями лака при помощи распылителя.
Потом остается только поместить стальные шарики в желоб в основании, поставить сверху блок, вставить ножи – и вуаля: у вас появилась вращающаяся подставка для ножей собственного производства.
