Солнечный коллектор для отопления из алюминиевых банок
Для обогрева гаража, мастерской, курятника или даже дома можно использовать солнечные коллекторы, которые делают отопление практически бесплатным. Такие устройства собирают тепловую энергию Солнца и направляют ее в помещение, используя при этом мизерное количество электричества для питания своего вентилятора.
Солнечные коллекторы достаточно дорогие устройства, к тому же они устанавливаются по несколько штук, поэтому гораздо практичней сделать их своими руками.
Основные материалы:
алюминиевые банки от газировки или пива;
профильная труба или деревянные рейки;
влагостойкая фанера или другой плитный материал;
вентилятор улитка;
силикон;
стекло.
Потребуется переработать не менее сотни банок, их количество будет зависеть от размера коллектора.
Далее изготавливается корпус коллектора. Его можно сделать из любых имеющихся в наличии влагостойких материалов. В примере он собирается из фабричных рамок от сломанных солнечных панелей.

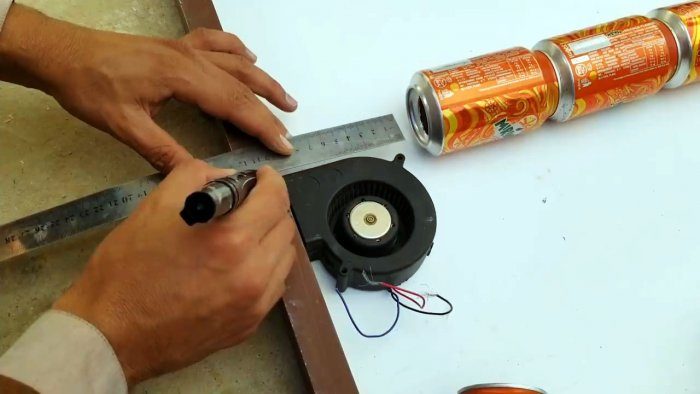

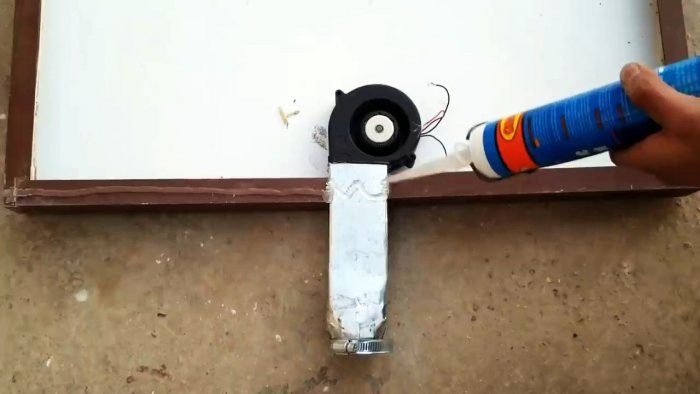

В корпусе коллектора нужно прорезать окно для вентилятора и закрепить его выдувом наружу. При этом на улитку ставится переходной патрубок для подключения к гофрированной трубе. Его можно выгнуть из банки от аэрозольной краски.
Поскольку в данном случае в качестве корпуса коллектора используются старые солнечные панели, то поверх рамки с улиткой устанавливается вторая рама. В таком случае корпус получается глубже, что нужно для размещения трубок. Щели между рамками герметизируются силиконом.

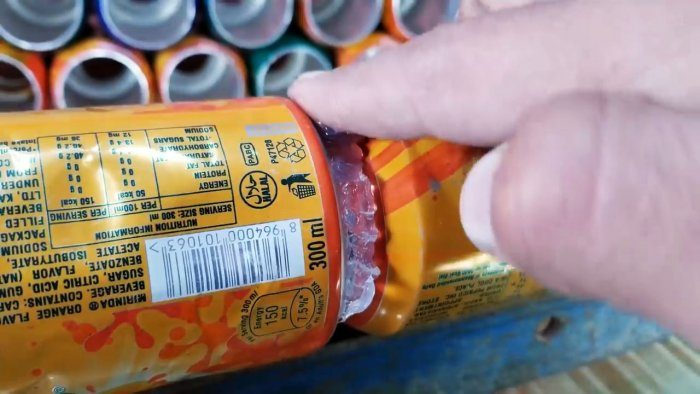

Далее сначала термоклеем, а потом силиконом нужно склеить банки в длинные трубки. Термоклей позволяет их скрепить на начальном этапе, пока не схватится герметик.
Для крепления трубок к коллектору нужно поставить 2 перемычки. Они вырезаются под высоту корпуса из доски, фанеры или подобного материала.

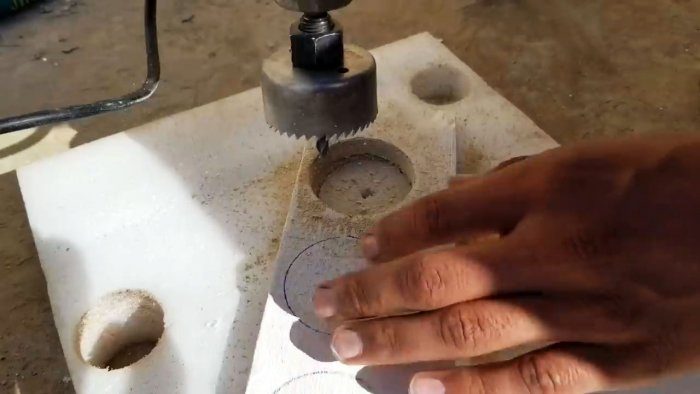

Затем в перемычках сверлятся отверстия под каждую трубу. Используя силикон нужно загерметизировать щели между корпусом и дощечками, а также между отверстиями и трубками.

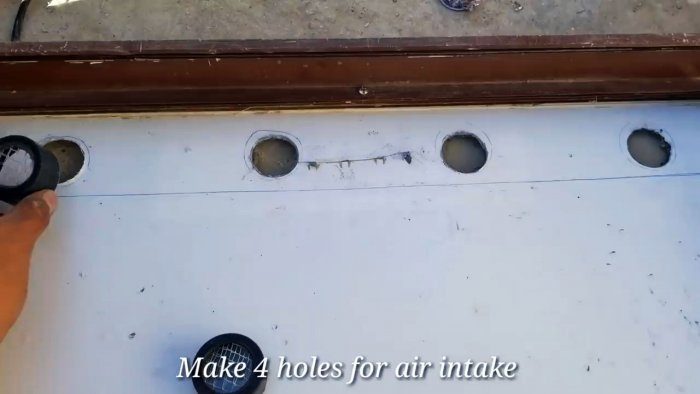

С противоположной стороны от вентилятора в задней стенке корпуса коллектора сверлятся окна забора свежего воздуха. Чтобы через них не проникали насекомые, следует сверху поставить москитную сетку или специальные вентиляционные решетки.
Внутренняя часть коллектора окрашивается черной матовой краской, что повысит температуру и скорость нагрева труб. После этого корпус закрывается чистым стеклом. Оно также вклеивается на силикон.

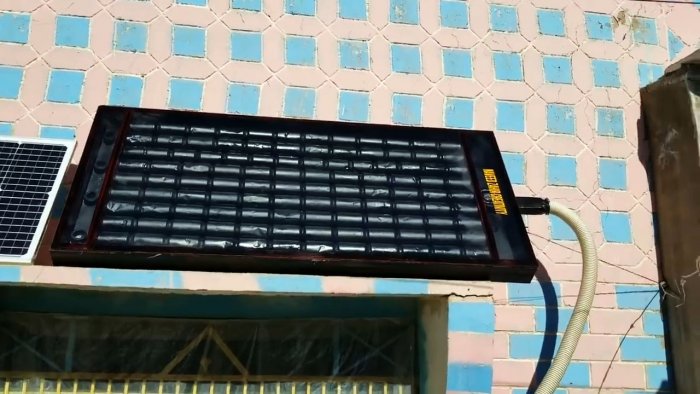

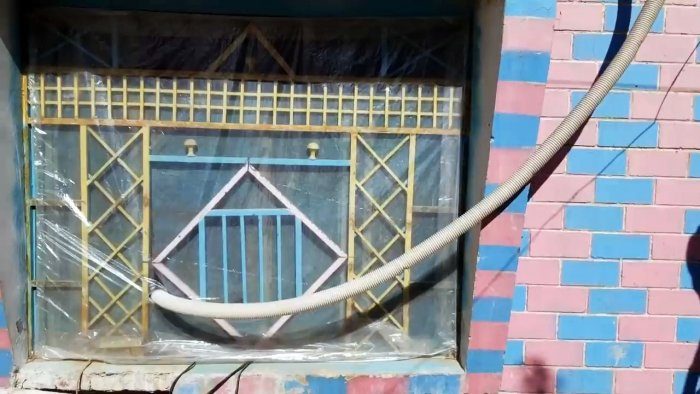

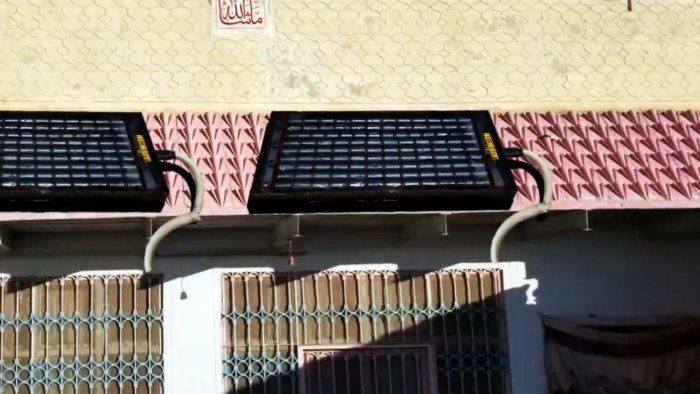

Далее коллектор устанавливается на крышу с солнечной стороны. К патрубку улитки подключается труба, которая заводится в приточную вентиляцию помещения.
Сам вентилятор можно напрямую запитать от солнечной панели. В таком случае он будет включаться только днем, когда есть солнце, а значит воздух в коллекторе теплый. Использование панели в связке с коллектором делают отопление полностью бесплатным. Также можно подключить улитку просто к сети через реле времени. В таком случае она будет сама включаться утром и выключаться вечером. Самодельный коллектор в яркий день способен подавать в помещение воздух прогретый до + 60 градусов Цельсия, что очень неплохо.
Солнечные коллекторы достаточно дорогие устройства, к тому же они устанавливаются по несколько штук, поэтому гораздо практичней сделать их своими руками.
Основные материалы:
алюминиевые банки от газировки или пива;
профильная труба или деревянные рейки;
влагостойкая фанера или другой плитный материал;
вентилятор улитка;
силикон;
стекло.
Сборка коллектора отопления

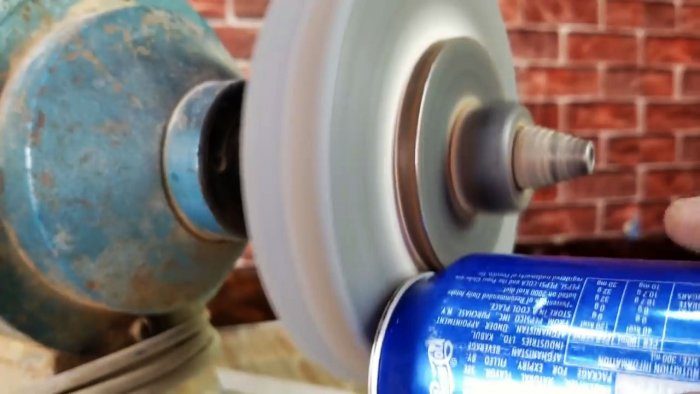

Предлагаемая конструкция коллектора подразумевает обогрев воздуха. В качестве нагревающихся от солнечных лучей поверхностей в ней применяются тонкостенные алюминиевые трубки, изготовленные из банок от газировки или пива. Чтобы сделать такие трубы, у банок нужно высверлить коронкой дно и сточить шов крышки.Потребуется переработать не менее сотни банок, их количество будет зависеть от размера коллектора.
Далее изготавливается корпус коллектора. Его можно сделать из любых имеющихся в наличии влагостойких материалов. В примере он собирается из фабричных рамок от сломанных солнечных панелей.
В корпусе коллектора нужно прорезать окно для вентилятора и закрепить его выдувом наружу. При этом на улитку ставится переходной патрубок для подключения к гофрированной трубе. Его можно выгнуть из банки от аэрозольной краски.
Поскольку в данном случае в качестве корпуса коллектора используются старые солнечные панели, то поверх рамки с улиткой устанавливается вторая рама. В таком случае корпус получается глубже, что нужно для размещения трубок. Щели между рамками герметизируются силиконом.
Далее сначала термоклеем, а потом силиконом нужно склеить банки в длинные трубки. Термоклей позволяет их скрепить на начальном этапе, пока не схватится герметик.
Для крепления трубок к коллектору нужно поставить 2 перемычки. Они вырезаются под высоту корпуса из доски, фанеры или подобного материала.
Затем в перемычках сверлятся отверстия под каждую трубу. Используя силикон нужно загерметизировать щели между корпусом и дощечками, а также между отверстиями и трубками.
С противоположной стороны от вентилятора в задней стенке корпуса коллектора сверлятся окна забора свежего воздуха. Чтобы через них не проникали насекомые, следует сверху поставить москитную сетку или специальные вентиляционные решетки.
Внутренняя часть коллектора окрашивается черной матовой краской, что повысит температуру и скорость нагрева труб. После этого корпус закрывается чистым стеклом. Оно также вклеивается на силикон.
Далее коллектор устанавливается на крышу с солнечной стороны. К патрубку улитки подключается труба, которая заводится в приточную вентиляцию помещения.
Сам вентилятор можно напрямую запитать от солнечной панели. В таком случае он будет включаться только днем, когда есть солнце, а значит воздух в коллекторе теплый. Использование панели в связке с коллектором делают отопление полностью бесплатным. Также можно подключить улитку просто к сети через реле времени. В таком случае она будет сама включаться утром и выключаться вечером. Самодельный коллектор в яркий день способен подавать в помещение воздух прогретый до + 60 градусов Цельсия, что очень неплохо.
