Регулировка яркости в светодиодной лампе

Для экономии электроэнергии, увеличения продолжительности срока службы или просто для создания необходимой атмосферы можно добавить в светодиодную лампу регулятор яркости свечения.
При помощи которого регулировать уровень свечения лампы в больших пределах. Эта простая доработка не потребует громадных усилий и множество компонентов.



Детали

Резистор 8 Ом

Переменный резистор 1 кОм

Провода.

Как добавить простую регулировку яркости свечения в светодиодную лампу

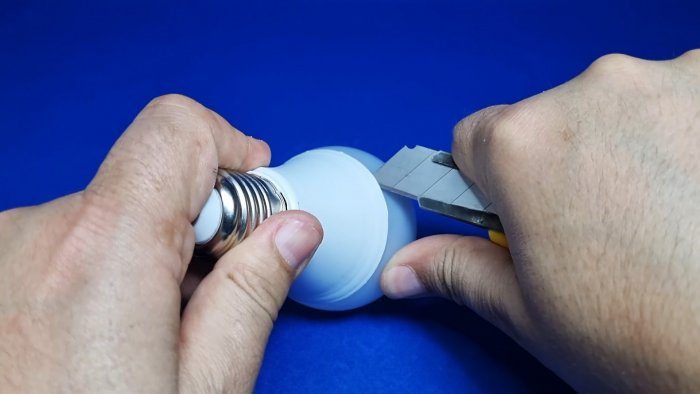

Первым делом необходимо отклеить колбу. Делается это просто при помощи канцелярского ножа. Обрезается клей по кругу.

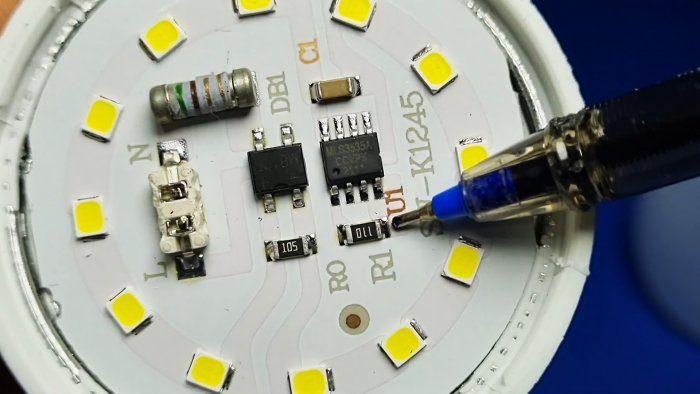

В данной модели лампы драйвер питания светодиодов установлен непосредственно на плате вместе со светодиодами. Сам импульсный драйвер построен на микросхеме «MLS3535». Даташит и схему на включение которой можно без труда найти на просторах интернета. Резистором на плате U1 задается мощность свечения светодиодов.

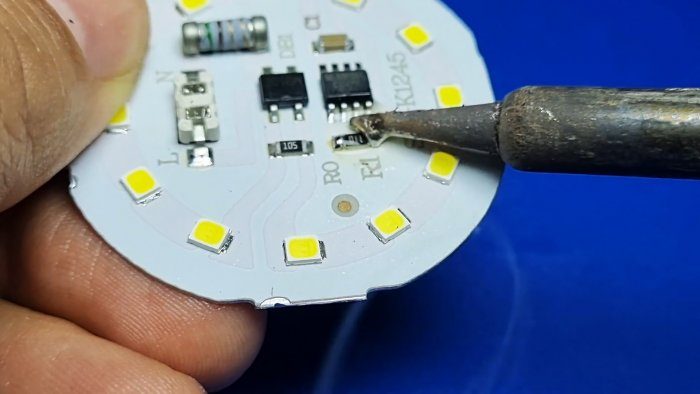

Отключаем плату от цоколя. Выпаиваем резистор номиналом 10 Ом.

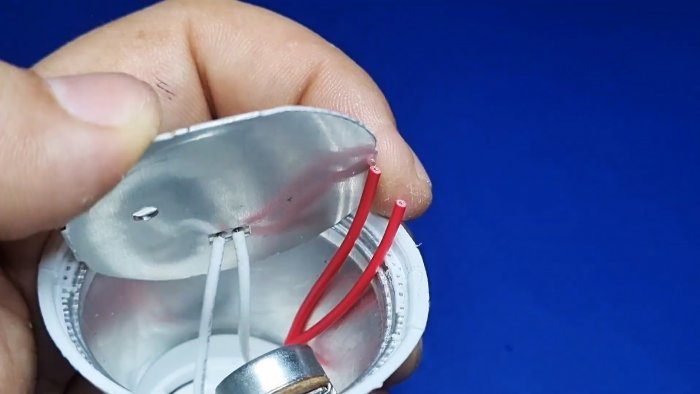

В свободном от дорожек месте сверлим отверстие под провода.

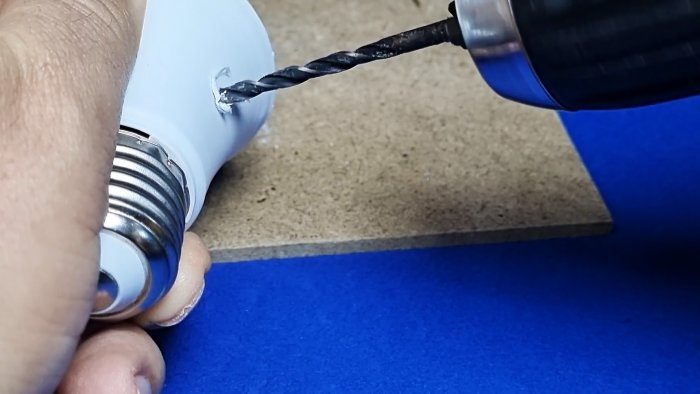

Сбоку в корпусе лампы сверлим отверстие под переменный резистор.



К переменному резистору припаиваем ограничительный резистор 8 Ом и провода.



Изолируем все термоусадкой.



Устанавливаем переменный резистор в корпус, фиксируем гайкой.



Устанавливаем плату на место, подключаем сетевые провода к плате. Провода от переменного резистора пропускаем в отверстие.



Припаиваем провода к месту ранее выпаянного резистора.

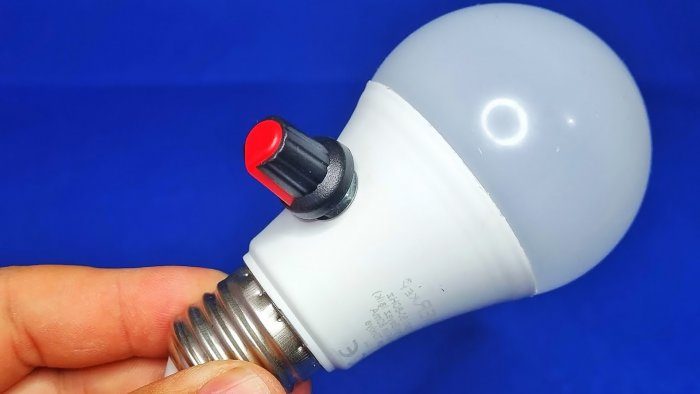

На шток переменного резистора надеваем ручку.



Приклеиваем на клей колбу лампы.

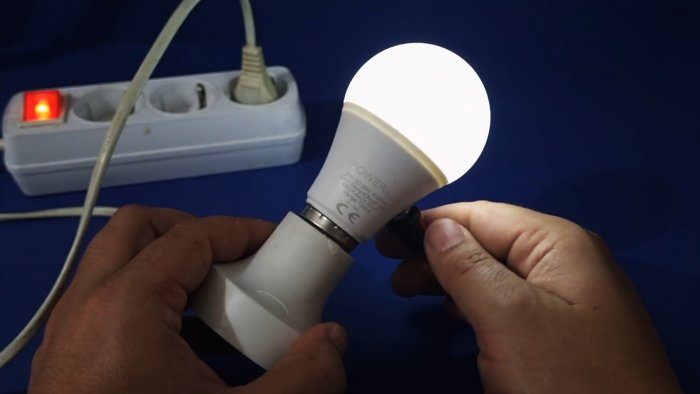

Теперь при помощи переменного резистора можно регулировать яркость лампы от минимума до максимума.



Если делать такую лампу для подъезда или других проходных помещений, и не прибавлять яркость на максимум, то такая лампа послужит десятилетиями, ввиду щедящих режимов работу.
