Мастерим газетницу из ПП трубы
Всем доброго времени суток! Давно грезил поделкой из ПП трубы, а именно изготовление газетницы. Предварительно просмотрел очень много сайтов и привлекла меня идея светильника, которую я взял за «основу» своей работы.
Понадобится
В магазине были приобретены:
Труба ПП20 — 2м.
Уголок d20х90 — 10шт.
Уголок d20х45 — 1шт.
Тройник d20 — 2шт. (так, как не оказалось крестовины)
Переходник d20в х d25н — 1шт.
Переходник d20в х d25в — 2шт.
Заглушка d25 — 1шт.
Заглушка d20 — 4шт.
Отражатель пластиковый для трубы 3/4 — 1шт.
Весь набор для сборки:
Из трубы делаем заготовки в мм. (миллиметрах): 320 — 1шт. 90 — 6шт. 70 — 4шт. 50 — 2шт. 40 — 1шт.
Первое, что нужно было сделать при изготовлении газетницы — «не уйти» за размер 160мм. по глубине. Второе, что бы изделие не мешало коленям и было многофункциональным.
Так, как глубина основания небольшая, а высота приличная, то нужно было сделать так, чтобы оно было устойчивое. Для этого отошёл от первоначальной задумки (поворот «ступни» под 45 градусов к полу) в пользу другой конструкции: все детали основания находятся в одной плоскости.
Так же вся конструкция и детали в частности, были сделаны методом подбора по «пропорциям»: в готовом изделии (визуально).
Так, как он собирается из Переходника d20в х d25н, 2-х Переходников d20в х d25в с предварительно установленным Отражателем для трубы 3/4 и заглушки d25 нам нужна оснастка d25.
Для всех остальных соединений оснастка d20. На 2-ой переходник ставим заглушку и соединяем переходники между собой отрезком трубы d20х40мм. С обратной стороны на переходник d20в х d25н привариваем уголок d20х45.
Только после этого собирается вся остальная конструкция.
Собираем основание:
С двух сторон отрезка 50мм. привариваем уголки на 90 «смотрящие» в одну сторону и одновременно прижимаем их к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Далее привариваем заглушку к новому уголку с обратной стороны уголка привариваем отрезок трубы 70мм. Проверяя соосность.
Затем, к одному свободному выходу переднего уголка 1-ой заготовки привариваем 2-ю заготовку проверяя соосность и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
К заднему свободному уголку привариваем отрезок 90мм проверяя соосность.
В последнюю очередь к свободному концу отрезка 90мм привариваем тройник ориентируя его центральный выход вертикально вверх и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.
Основание готово:
Подошла очередь сборки стойки:

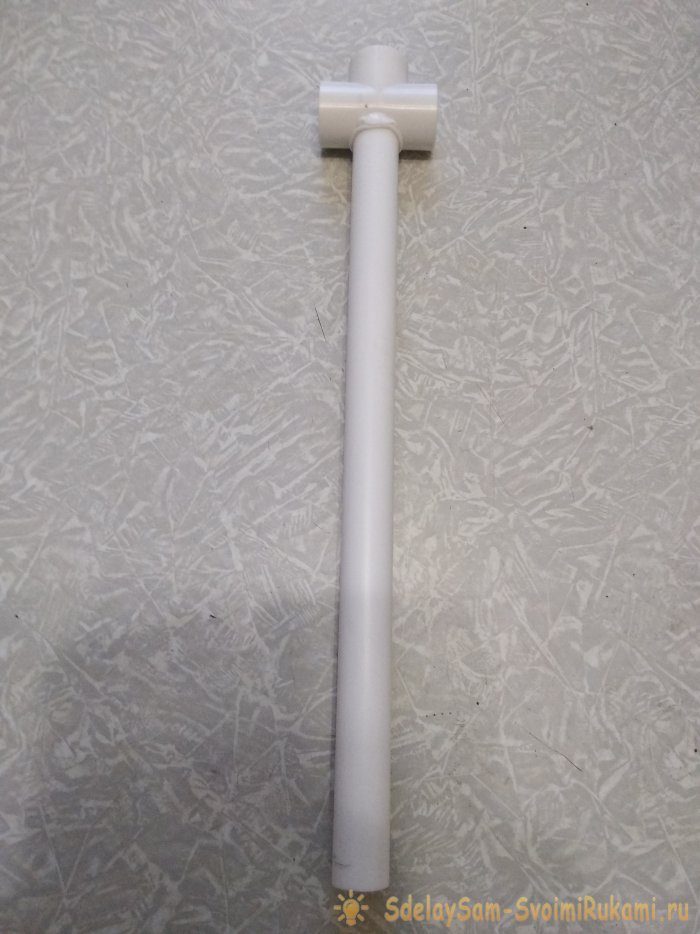

При покупке заготовок в наличии не было крестовин d20 и пришлось купить ещё один тройник, который пришлось доработать: просверлить ступенчатым сверлом d18 с «досверливанием» на половину d20 с противоположной стороны центрального выхода.

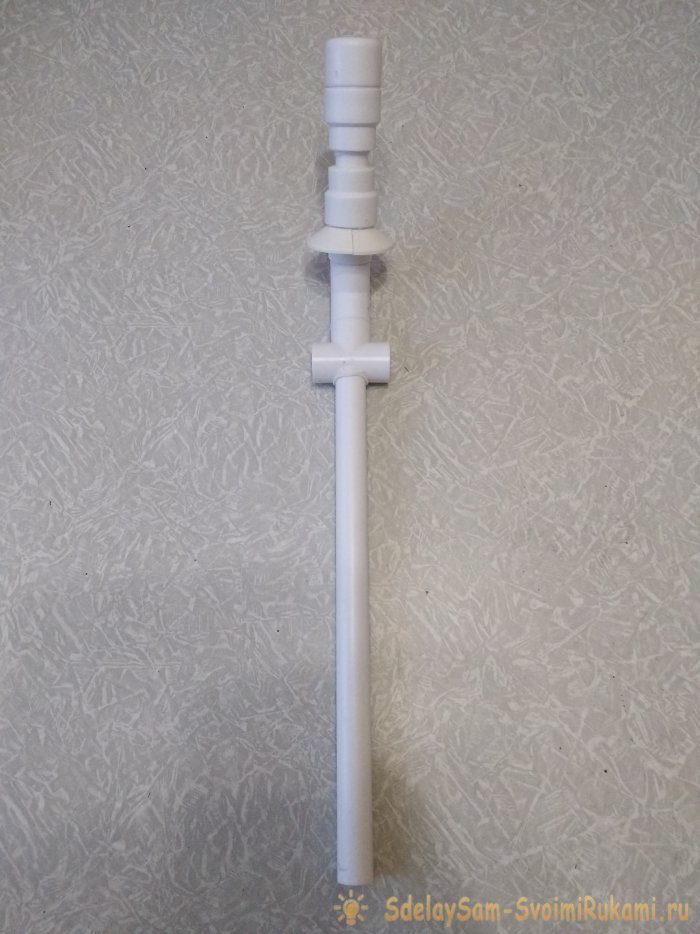

К нижней части тройника привариваем отрезок трубы 320мм.
К верхней держатель для бумаги соблюдая соосность.
Сборка рук и плечевого «сустава».
Два отрезка 90мм. привариваем к уголку d20х90 соблюдая соосность. С одной стороны ставим заглушку d20, с другой привариваем уголок d20х90 с поворотом на 45 градусов по меткам уголка. Далее к свободному выходу уголка d20х90 привариваем отрезок трубы 70мм. соблюдая соосность и всю конструкцию приварить к тройнику с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.

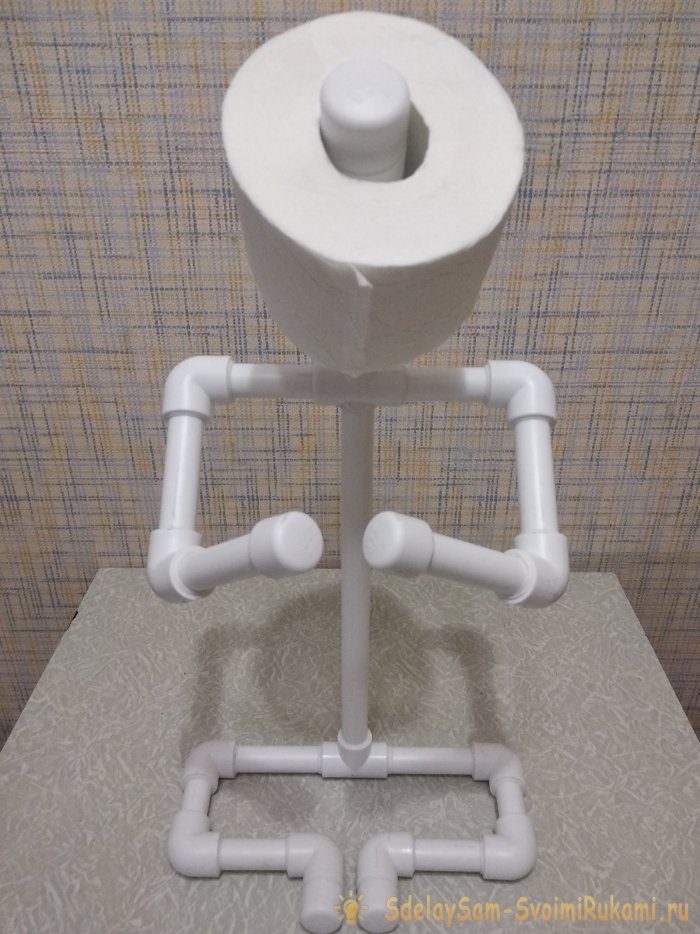

Свариваем стойку и основание вместе соблюдая соосность.

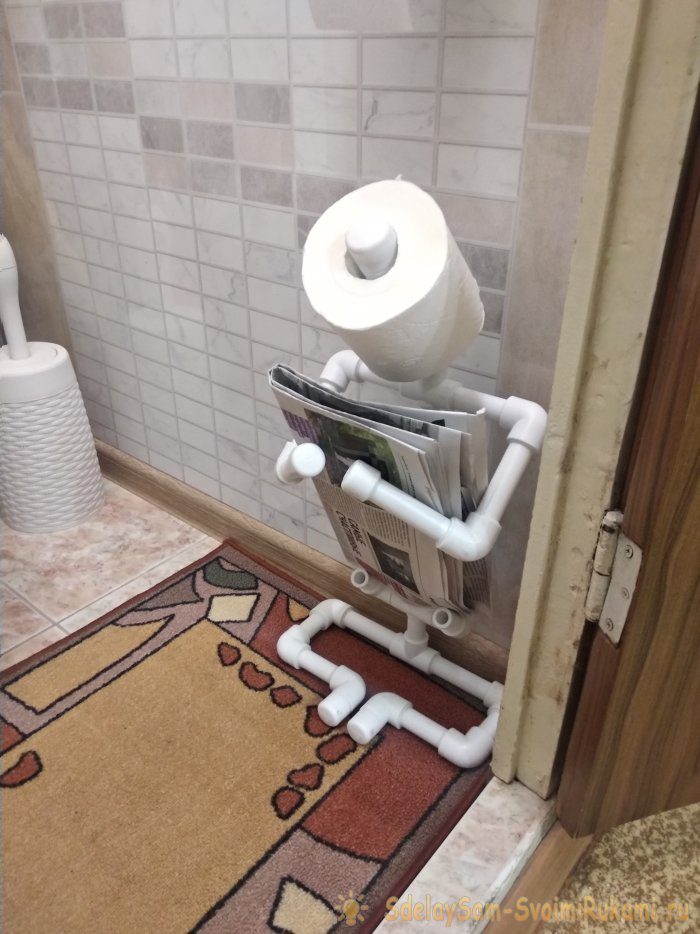

После сборки и установки на «почётное место».
Был выявлен один небольшой недостаток, который после небольшой доработки был устранён, а изделие стало более функциональным.
Сварка дополнительного упора «поясничного отдела».
Из тройника (который доработан по принципу для стойки), 2-х уголков d20х90, 2-х отрезков трубы d20х40мм. была изготовлена деталь упора для газеты, когда она находится в вертикальном положении. Уголки к тройнику крепятся также, как и «руки»: с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Хорошо бы поставить заглушки, но у меня их не оказалось.
После сборки упора на стойке сделать метку от основания на высоте 110мм. и отрезать с учётом размера тройника или (крестовины) с напуском 10мм. на каждую сторону для пайки.
Окончательный список деталей с учётом заглушек «поясничного отдела», которых нет в изделии:
Труба ПП20 — 2м.
Уголок d20х90 — 12шт.
Уголок d20х45 — 1шт.
Тройник d20 — 1шт.
Крестовина d20 — 2шт.
Переходник d20в х d25н — 1шт.
Переходник d20в х d25в — 2шт.
Заглушка d25 — 1шт.
Заглушка d20 — 6шт.
Отражатель пластиковый для трубы 3/4 — 1шт.
Данное изделие делал с 9 летней дочкой Настей, которая мне помогала по мере своих возможностей.
Понадобится
В магазине были приобретены:
Труба ПП20 — 2м.
Уголок d20х90 — 10шт.
Уголок d20х45 — 1шт.
Тройник d20 — 2шт. (так, как не оказалось крестовины)
Переходник d20в х d25н — 1шт.
Переходник d20в х d25в — 2шт.
Заглушка d25 — 1шт.
Заглушка d20 — 4шт.
Отражатель пластиковый для трубы 3/4 — 1шт.
Весь набор для сборки:
Из трубы делаем заготовки в мм. (миллиметрах): 320 — 1шт. 90 — 6шт. 70 — 4шт. 50 — 2шт. 40 — 1шт.
Первое, что нужно было сделать при изготовлении газетницы — «не уйти» за размер 160мм. по глубине. Второе, что бы изделие не мешало коленям и было многофункциональным.
Так, как глубина основания небольшая, а высота приличная, то нужно было сделать так, чтобы оно было устойчивое. Для этого отошёл от первоначальной задумки (поворот «ступни» под 45 градусов к полу) в пользу другой конструкции: все детали основания находятся в одной плоскости.
Так же вся конструкция и детали в частности, были сделаны методом подбора по «пропорциям»: в готовом изделии (визуально).
Изготовление газетницы из полипропиленовых труб
Приступаем к сварке. Первым делом приступаем к сборке — держателя для туалетной бумаги.Так, как он собирается из Переходника d20в х d25н, 2-х Переходников d20в х d25в с предварительно установленным Отражателем для трубы 3/4 и заглушки d25 нам нужна оснастка d25.
Для всех остальных соединений оснастка d20. На 2-ой переходник ставим заглушку и соединяем переходники между собой отрезком трубы d20х40мм. С обратной стороны на переходник d20в х d25н привариваем уголок d20х45.
Только после этого собирается вся остальная конструкция.
Собираем основание:
С двух сторон отрезка 50мм. привариваем уголки на 90 «смотрящие» в одну сторону и одновременно прижимаем их к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Далее привариваем заглушку к новому уголку с обратной стороны уголка привариваем отрезок трубы 70мм. Проверяя соосность.
Затем, к одному свободному выходу переднего уголка 1-ой заготовки привариваем 2-ю заготовку проверяя соосность и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
К заднему свободному уголку привариваем отрезок 90мм проверяя соосность.
В последнюю очередь к свободному концу отрезка 90мм привариваем тройник ориентируя его центральный выход вертикально вверх и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.
Основание готово:
Подошла очередь сборки стойки:
При покупке заготовок в наличии не было крестовин d20 и пришлось купить ещё один тройник, который пришлось доработать: просверлить ступенчатым сверлом d18 с «досверливанием» на половину d20 с противоположной стороны центрального выхода.
К нижней части тройника привариваем отрезок трубы 320мм.
К верхней держатель для бумаги соблюдая соосность.
Сборка рук и плечевого «сустава».
Два отрезка 90мм. привариваем к уголку d20х90 соблюдая соосность. С одной стороны ставим заглушку d20, с другой привариваем уголок d20х90 с поворотом на 45 градусов по меткам уголка. Далее к свободному выходу уголка d20х90 привариваем отрезок трубы 70мм. соблюдая соосность и всю конструкцию приварить к тройнику с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.
Свариваем стойку и основание вместе соблюдая соосность.
После сборки и установки на «почётное место».
Был выявлен один небольшой недостаток, который после небольшой доработки был устранён, а изделие стало более функциональным.
Сварка дополнительного упора «поясничного отдела».
Из тройника (который доработан по принципу для стойки), 2-х уголков d20х90, 2-х отрезков трубы d20х40мм. была изготовлена деталь упора для газеты, когда она находится в вертикальном положении. Уголки к тройнику крепятся также, как и «руки»: с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Хорошо бы поставить заглушки, но у меня их не оказалось.
После сборки упора на стойке сделать метку от основания на высоте 110мм. и отрезать с учётом размера тройника или (крестовины) с напуском 10мм. на каждую сторону для пайки.
Окончательный список деталей с учётом заглушек «поясничного отдела», которых нет в изделии:
Труба ПП20 — 2м.
Уголок d20х90 — 12шт.
Уголок d20х45 — 1шт.
Тройник d20 — 1шт.
Крестовина d20 — 2шт.
Переходник d20в х d25н — 1шт.
Переходник d20в х d25в — 2шт.
Заглушка d25 — 1шт.
Заглушка d20 — 6шт.
Отражатель пластиковый для трубы 3/4 — 1шт.
Данное изделие делал с 9 летней дочкой Настей, которая мне помогала по мере своих возможностей.
