Высокоэффективная печь из газового баллона
Печь на твердом топливе с быстрым разогревом, высокой теплоотдачей и экономичностью будет не лишней в гараже или других подсобных помещениях в холодные временна года. Ее может сделать любой взрослый человек с начальными навыками слесаря по металлу из негодного газового баллона и остатков металла.
газовый баллон 50 литров;
петли приварные;
остатки стального листа, полосы и уголка;
ключ рожковый 13 на 17;
гайка, шайба и болт на 17;
стержень с резьбой;
патрубки с заслонками диметром 80 и 125 мм;
асбестовый шнур и др.
Инструменты: болгарка, разметочные принадлежности, сварочный аппарат, тиски, дрель, молоток и пр.
Чтобы потом не было проблем с центровкой отделенного дна и корпуса, привариваем петли. Завершив отрезку дна, и убедившись в точности приварки петель, укрепляем их соединение с помощью пластин.
К дну в точке, диаметрально противоположной по отношению к петле, привариваем кусок уголка 25×25×45 мм. В дальнейшем к нему привариваем болт на 17 в продольном направлении.
От рожкового ключа 13 на 17 отрезаем зев на 13 и на его место привариваем стержень с резьбой. В зев на 17 помещаем и завариваем гайку. В рукоятке ближе к стержню сверлим отверстие, а снаружи губки зева на 17 выполняем прорезь.
На конце диаметра перпендикулярного диаметру, соединяющему петлю с уголком и болтом, вырезаем отверстие и привариваем к нему патрубок диаметром 80 мм и длиной 100 мм с регулируемой заслонкой.
Изнутри поперек отверстия привариваем уголок.
Крепим дно посредством приварной петли к корпусу и привариваем стальную полосу к торцу дна по окружности для прикрытия кольцевого зазора между корпусом и дном.
На болт надеваем ключ, шайбу и затягиваем гайку. Располагаем ключ вдоль образующей корпуса и под прорезью в губке ключа вертикально привариваем стальную пластину, входящую в эту прорезь.
С крышки баллона срезаем фланец с резьбовым отверстием для вкручивания вентиля, а в отверстие вставляем стальной «пятак» и завариваем его там.
Уложив корпус баллона на пол так, чтобы патрубок на дне был направлен вниз, вырезаем в корпусе отверстие впритык к крышке баллона. В отверстие вставляем трубу с регулируемой заслонкой диаметром 125 мм и привариваем ее к корпусу.
В донной части изнутри несколько в глубине привариваем сверху неширокий сегмент из листового металла.
В шести заготовках из прямоугольных профильных труб 4×8×80 см в средней части выполняем болгаркой 36 поперечных прорезей с захватом трех сторон. Затем изгибаем их не прорезанной стороной наружу.
Привариваем изогнутой частью прямоугольные трубы к корпусу баллона по вертикали, чередуя направление концов на противоположное.
К концам прямоугольных труб, лежащих противоположно трубе диаметром 125 мм, привариваем отрезки прямоугольных труб 5×3×65 см, направленных параллельно образующим корпуса баллона.
Окрашиваем конструкцию, причем конвективные трубы термостойкой краской, выдерживающей температуру до 600 градусов Цельсия.
Размещаем внутри баллона на заранее приваренные опоры колосниковую решетку, устанавливаем дымовую трубу и уплотняем стык асбестовым шнуром.
Закладываем растопку, разводим огонь и затем подкладываем поленца.
Вместе с разогревом топки печи начинается снизу подсос холодного воздуха в конвективные трубы и его выход из них с уже высокой температурой.
Понадобится
Материалы:газовый баллон 50 литров;
петли приварные;
остатки стального листа, полосы и уголка;
ключ рожковый 13 на 17;
гайка, шайба и болт на 17;
стержень с резьбой;
патрубки с заслонками диметром 80 и 125 мм;
асбестовый шнур и др.
Инструменты: болгарка, разметочные принадлежности, сварочный аппарат, тиски, дрель, молоток и пр.
Процесс изготовления конвективной печи для гаража из газового баллона 50 литров

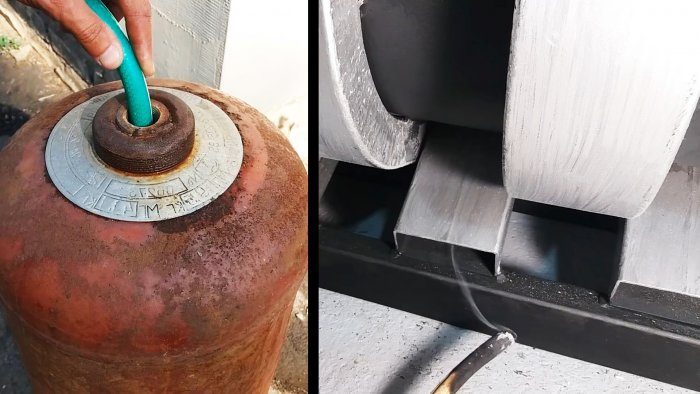

Выкручиваем вентиль и проливаем баллон водой в целях безопасности. Убедившись в полном отсутствии газа в баллоне, приступаем к отрезке дна.Чтобы потом не было проблем с центровкой отделенного дна и корпуса, привариваем петли. Завершив отрезку дна, и убедившись в точности приварки петель, укрепляем их соединение с помощью пластин.

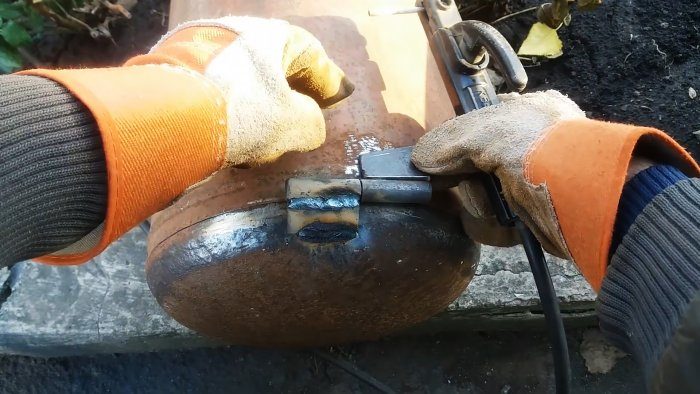

К дну в точке, диаметрально противоположной по отношению к петле, привариваем кусок уголка 25×25×45 мм. В дальнейшем к нему привариваем болт на 17 в продольном направлении.
От рожкового ключа 13 на 17 отрезаем зев на 13 и на его место привариваем стержень с резьбой. В зев на 17 помещаем и завариваем гайку. В рукоятке ближе к стержню сверлим отверстие, а снаружи губки зева на 17 выполняем прорезь.

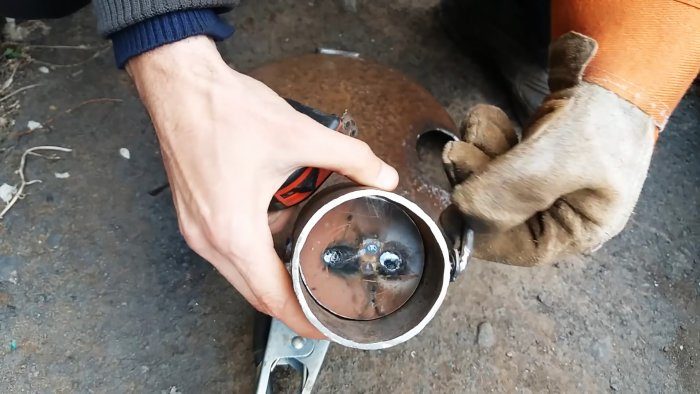

На конце диаметра перпендикулярного диаметру, соединяющему петлю с уголком и болтом, вырезаем отверстие и привариваем к нему патрубок диаметром 80 мм и длиной 100 мм с регулируемой заслонкой.
Изнутри поперек отверстия привариваем уголок.

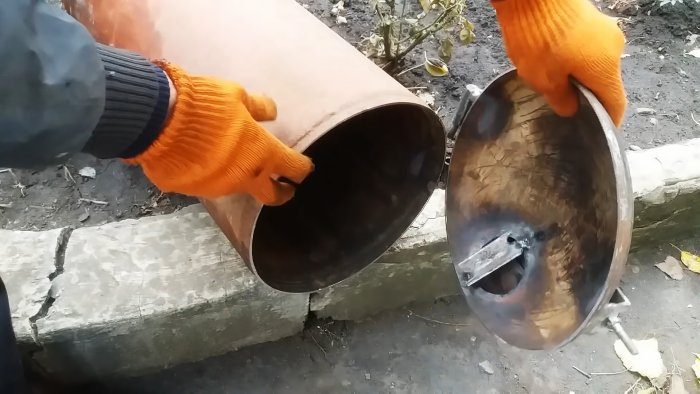

Крепим дно посредством приварной петли к корпусу и привариваем стальную полосу к торцу дна по окружности для прикрытия кольцевого зазора между корпусом и дном.

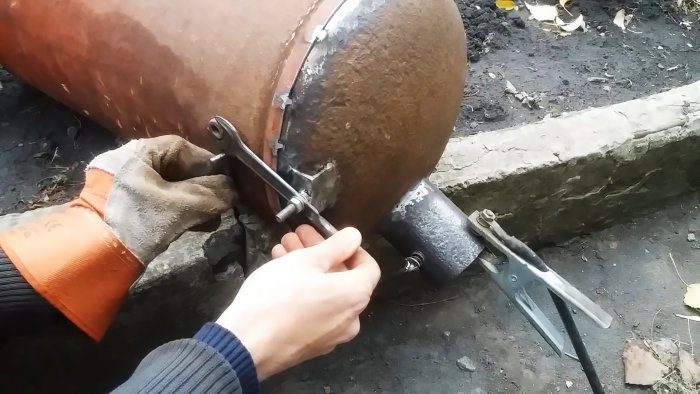

На болт надеваем ключ, шайбу и затягиваем гайку. Располагаем ключ вдоль образующей корпуса и под прорезью в губке ключа вертикально привариваем стальную пластину, входящую в эту прорезь.
С крышки баллона срезаем фланец с резьбовым отверстием для вкручивания вентиля, а в отверстие вставляем стальной «пятак» и завариваем его там.
Уложив корпус баллона на пол так, чтобы патрубок на дне был направлен вниз, вырезаем в корпусе отверстие впритык к крышке баллона. В отверстие вставляем трубу с регулируемой заслонкой диаметром 125 мм и привариваем ее к корпусу.

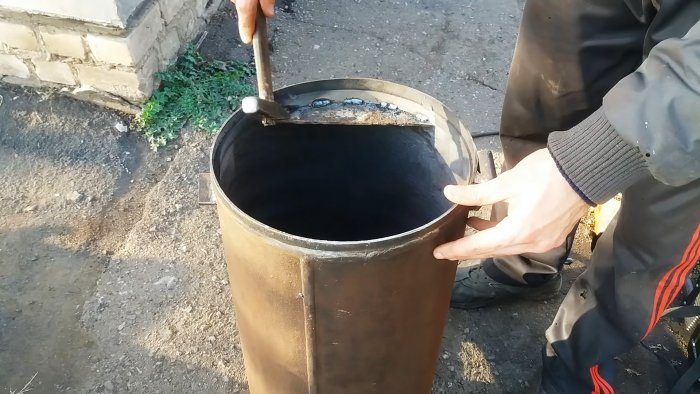

В донной части изнутри несколько в глубине привариваем сверху неширокий сегмент из листового металла.
В шести заготовках из прямоугольных профильных труб 4×8×80 см в средней части выполняем болгаркой 36 поперечных прорезей с захватом трех сторон. Затем изгибаем их не прорезанной стороной наружу.
Привариваем изогнутой частью прямоугольные трубы к корпусу баллона по вертикали, чередуя направление концов на противоположное.
К концам прямоугольных труб, лежащих противоположно трубе диаметром 125 мм, привариваем отрезки прямоугольных труб 5×3×65 см, направленных параллельно образующим корпуса баллона.
Окрашиваем конструкцию, причем конвективные трубы термостойкой краской, выдерживающей температуру до 600 градусов Цельсия.
Размещаем внутри баллона на заранее приваренные опоры колосниковую решетку, устанавливаем дымовую трубу и уплотняем стык асбестовым шнуром.
Закладываем растопку, разводим огонь и затем подкладываем поленца.
Вместе с разогревом топки печи начинается снизу подсос холодного воздуха в конвективные трубы и его выход из них с уже высокой температурой.
