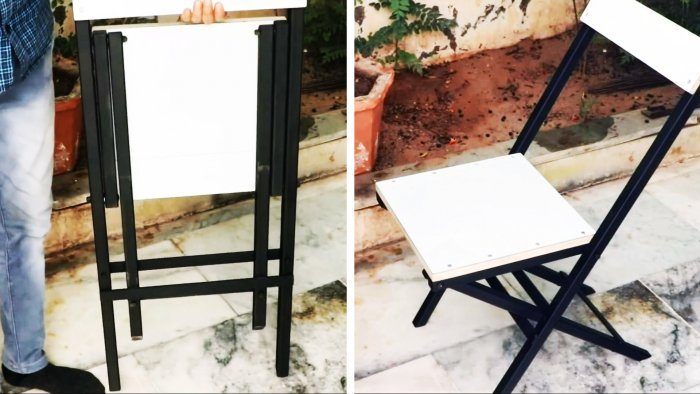

Складной стул из простых материалов своими руками

На даче или в придомовой беседке совсем не помешают складные стулья, которые в сложенном положении занимают совсем немного места. Сделать их можно из самых простых и недорогих материалов при наличии начальных столярных и слесарных навыков.

Понадобится

Материалы:

Профильная квадратная труба;

деревянный брус;

клей;

винты со скругленной головкой, шайбы и гайки;

многослойная ламинированная фанера;

винты с плоской потайной головкой;

стальные полосы;

аэрозольная краска.

Инструменты: измерительно-разметочные приспособления, молоток и керн, сверлильный станок, шуруповерт, метчик, болгарка, ручная ножовка и напильник по металлу, и т. д.
Процесс изготовления складного стула

Согласно расчетам, нарезаем из профильной квадратной трубы по две заготовки трех типов длины.

В самых длинных заготовках намечаем и сверлим по центру сквозные отверстия, в средних – с одного конца, в коротких – с двух сторон.

Нарезаем из деревянного бруса-квадрата внутренние заглушки, наносим на них клей и вбиваем молотком в торцы заготовок из профильной трубы.

По уже готовым в профильных заготовках отверстиям сверлим отверстия и во внутренних заглушках из дерева.

Скрепляем заготовки из квадратных труб болтами со скругленными головками, шайбами и гайками. К длинным заготовкам по центру прикручиваем короткие, а к ним – средние по длине.

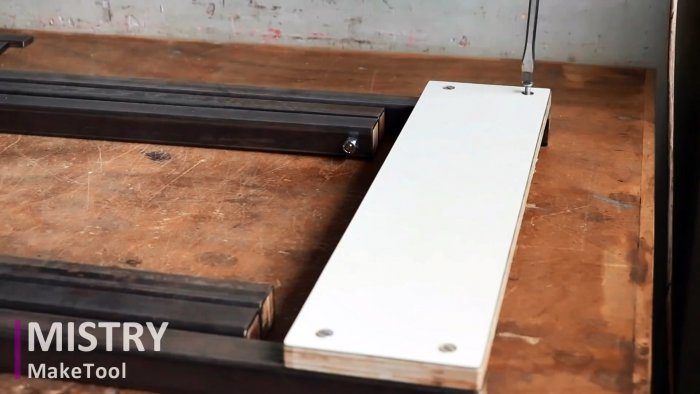

К верхним концам длинных заготовок крепим спинку из многослойной ламинированной фанеры, уложив ее на концы длинных заготовок, разметив и высверлив с двух сторон по два отверстия.

По отверстиям в спинке намечаем и сверлим отверстия в квадратных заготовках и нарезаем метчиком резьбу. Закрепляем спинку к заготовкам винтами с потайной головкой.

Устанавливаем нижние концы ножек стула на ровную поверхность и выполняем жесткий упор так, чтобы короткие заготовки из квадратной трубы заняли горизонтальное положение.

Прикладываем поперечно две стальные одинаковые полосы к передним ножкам с лицевой и тыльной стороны в обхват задних ножек. Делаем разметку, сверлим отверстия и выполняем резьбу в отверстиях полос.

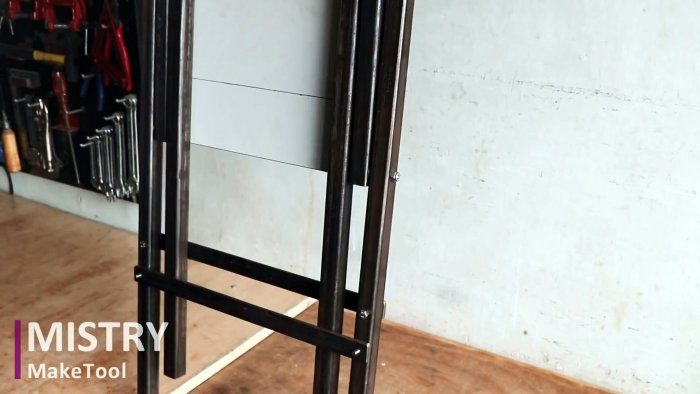

По отверстиям в полосах сверлим соответствующие отверстия в передних ножках с двух сторон и стягиваем их поперечными полосами с помощью болтов. Эти полосы не позволят передним ножкам расходиться в стороны под нагрузкой и служат направляющими для задних ножек.
Примеряем сидение из многослойной ламинированной фанеры к горизонтальным элементам из квадратной трубы.

Спереди сидения по горизонтали его силовых элементов намечаем линии реза выступающих углов задних ножек и удаляем их болгаркой по разметке.

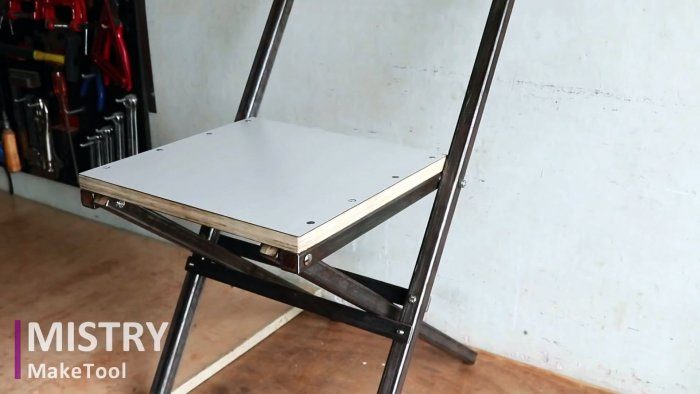

Уложив сидение на место, сверлим отверстия в нем и силовых элементах. Скрепляем эти детали винтами с плоскими потайными головками.
Придаем жесткость задним ножкам, скрепляя их между собой стальной пластиной ближе к нижним концам по сквозным отверстиям в ножках и отверстиям в полосе с резьбой болтами.

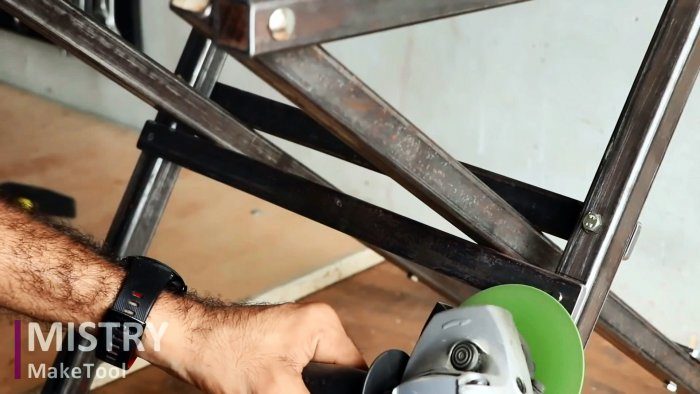

Выступающие концы стяжных болтов срезаем и закругляем болгаркой.

Опорные поверхности ножек срезаем болгаркой и ручной ножовкой по горизонтали, напильником удаляем заусенцы и скругляем кромки.

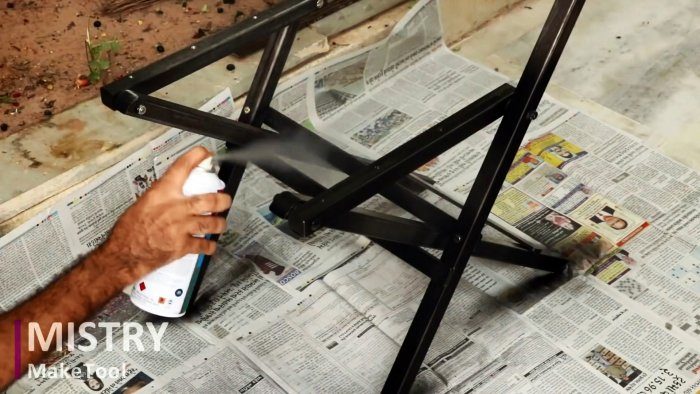

Сняв спинку и сидение, окрашиваем металлические элементы раскладного стула аэрозольной краской и после ее высыхания возвращаем на место спинку и сидение.
