Складной стул из отрезков профиля
Отрезаем от профильной квадратной трубы по 2 заготовки длиной 80 см и 50 см.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/bb96fc2100.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/349e18ac0e.jpg)
Размечаем по их продольным осям центры сквозных отверстий, отмеряя на длинных заготовках от одного края 25 см, от другого – 3,5 см, а на коротких соответственно 28 см и также 3,5 см.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2023/08/02/0a8bcae0bf.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2023/08/02/2062719f14.jpg)
Проводим поперечные линии на длинных заготовках на расстоянии 42 см от тех сторон, от которых отверстия отстоят на 25 см. К ним проводим наклонные прямые под небольшим углом и производим резку.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2023/08/02/1fc256b3fc.jpg)

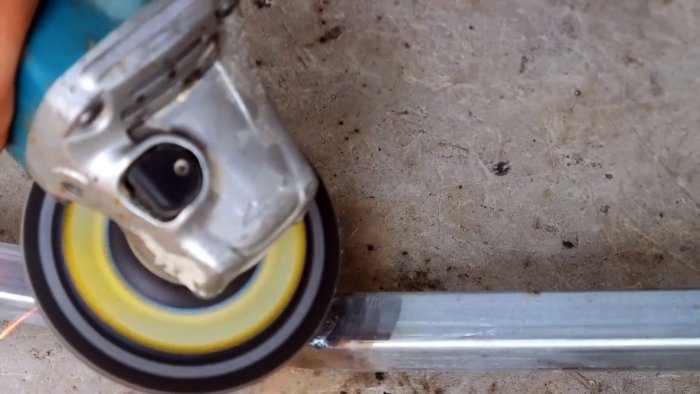

Стыкуем короткие и длинные отрезки по наклонным торцам и завариваем стыки. Швы зачищаем болгаркой. Соединяем заготовки из профильной трубы между собой с помощью болтов, гаек и шайб.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/0ba6ed2423.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2023/08/02/00484163db.jpg)
Между концами внутренних заготовок устанавливаем поперечины также из профильной трубы с короткой стороны на уровне концов, а с другой, немного отступив от краев, и завариваем места соединений. Также поперечиной из профильной трубы соединяем концы длинных заготовок на уровне их торцов сваркой.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/84216129a8.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/31c664cac4.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2023/08/02/0fbc66a605.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2023/08/02/0b1dc30c26.jpg)

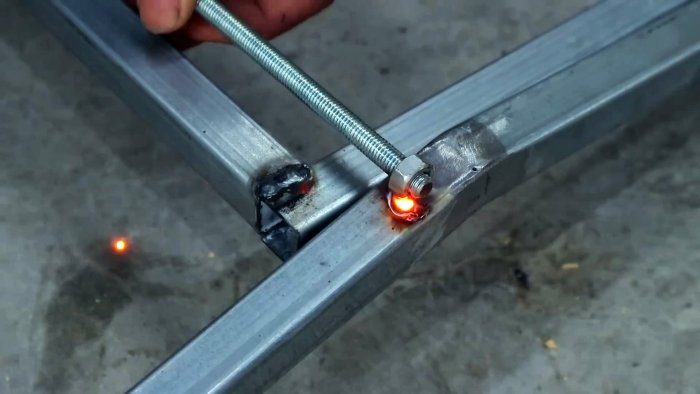

От концов длинных заготовок, где поперечина приварена заподлицо, отмеряем по 36 см и ставим метки. На концы шпильки заданной длины наворачиваем по гайке, укладываем гайки на метки и привариваем их к заготовкам.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2023/08/02/49e076f4bf.jpg)

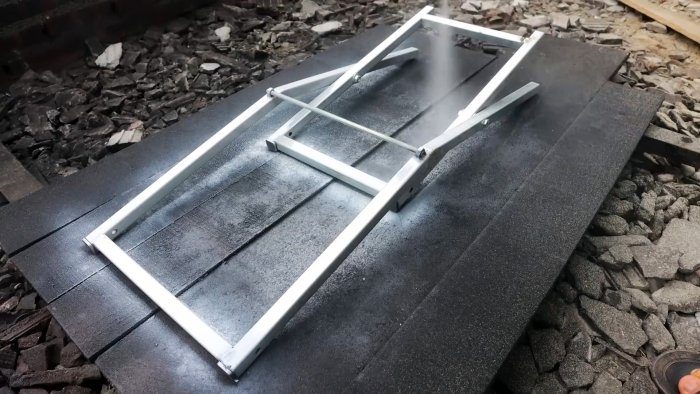

В торцы деталей из профильных труб вставляем пластиковые пробки, подбивая их молотком. Окрашиваем каркас складного стула с помощью краскопульта.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2023/08/02/d3bbc1970c.jpg)
Концы прочной ткани перебрасываем через поперечные элементы каркаса стула и закрепляем с помощью подгибки к стойкам спинки и сидения шпильками, пропущенными через подгибки на боковых срезах ткани.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2023/08/02/59bd3a9fcc.jpg)
В месте перехода ткани от сидения к спинке выполняем на ткани поперечный шов и получаем замкнутую полость, через которую пропускаем шпильку, а концы вкручиваем в гайки, приваренные ранее к элементам каркаса стула.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2023/08/02/817441b8cf.jpg)

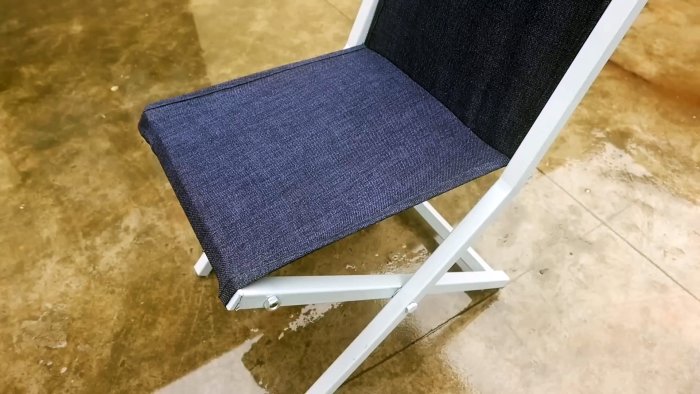

Когда стул разложен, ткань, натягиваясь, выполняет функции сидения и спинки, а также придает ему устойчивость. При складывании каркаса стула ткань не мешает этому, т. к. ее натяжение спадает.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2023/08/02/60e4b9cee5.jpg)
