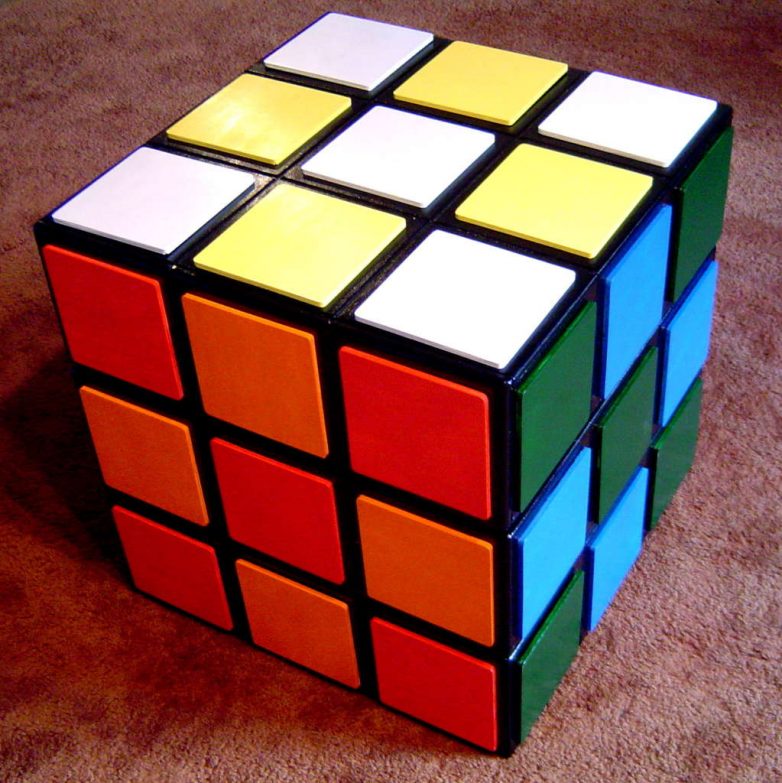

Комод в виде кубика Рубика
Даже спустя 30 лет с момента изобретения кубика Рубика эта головоломка по-прежнему остается самой популярной в мире. Наверное, кубик Рубика можно даже назвать самым узнаваемым предметом. Кроме того, многие считают эту головоломку эталоном дизайна.
В любом случае, предмет интерьера в виде кубика Рубика никого не оставит равнодушным. Мы расскажем вам, как сделать комод своими руками в виде популярной головоломки.
Дизайн нашего деревянного комода прост — это три секции, в каждой из которых по одному выдвижному ящику. Чтобы сделать комод своими руками, вам понадобится 6-миллиметровая и 12-миллиметровая фанера. Отметим, что все детали нужно постараться изготовить с предельной точностью. Разноцветные квадраты можно просто приклеить или привинтить к фасадам кубика, но лучше сделать их съемными, чтобы можно было их переставлять, меняя внешний вид комода.
Высота ребра настоящего кубика Рубика составляет 60 мм, а высота ребра нашего комода — 600 мм, поэтому все детали можно замерять на игрушке, увеличить их в 10 раз и использовать при создании комода.

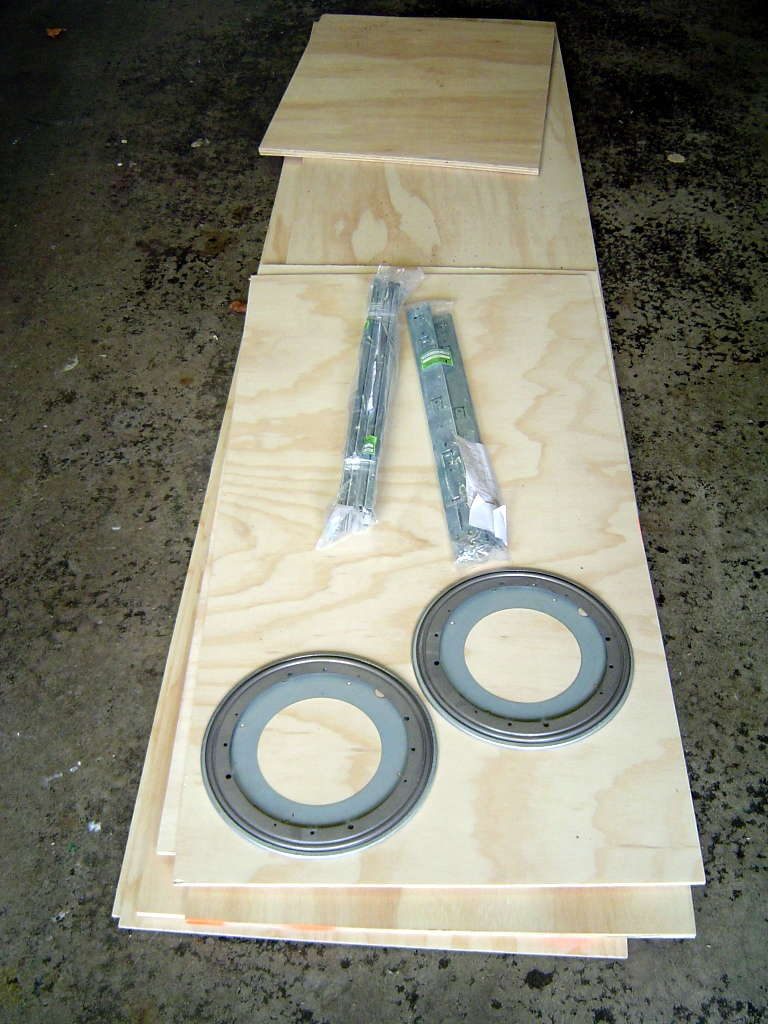

Материалы:
полтора листа 12-миллиметровой фанеры
полтора листа 6-миллиметровой фанеры
два поворотных мебельных механизма
три пары направляющих для ящиков
60 12-миллиметровых шурупов
45 небольших круглых магнитов
54 стальных шайбы диаметром 10 мм
54 деревянных штыря 6*30 мм, разрезанных напополам
столярный клей
эпоксидный клей
гвозди без шляпок
грунтовка
глянцевая краска шести цветов
черная глянцевая краска.
Инструменты:
дисковая пила
настольная циркулярная пила
торцовочная пила
плоскошлифовальная ручная машина
аккумуляторная дрель/шуруповерт с пробочным сверломнейлер (гвоздезабиватель)
фрезер
Как сделать комод своими руками

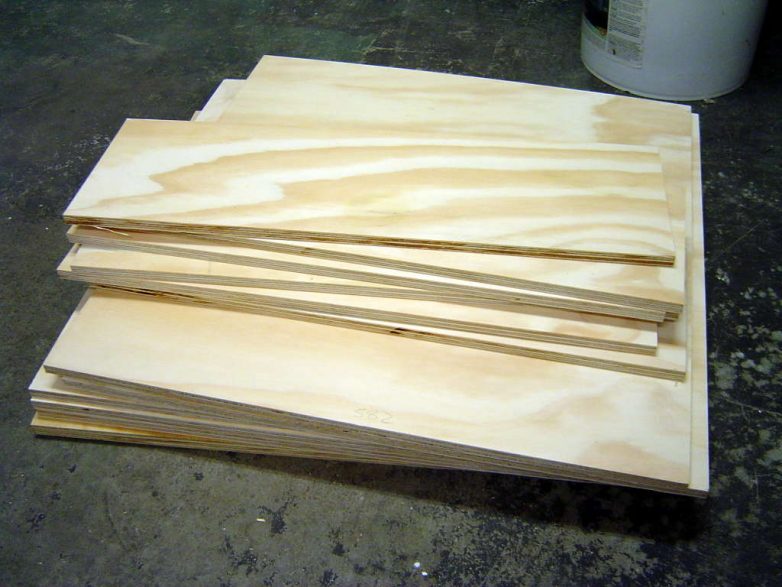

1. Раскроите фанеру. Размеры заготовок следующие:
12- миллиметроваяфанера
6 шт. 600×582 мм (верхние и нижние стенки секций)
6 шт. 582×178 мм (боковые стенки секций)
3 шт. 600×200 мм (передние стенки ящиков)
6 шт. 543×160 мм (боковые стенки ящиков)
8-миллиметровая фанера
3 шт. 600×200 мм (задние стенки секций)
3 шт. 550×550 мм (нижние стенки ящиков)
3 шт. 550×160 мм (задние стенки ящиков)
54 шт. 165×165 мм (разноцветные квадраты).
Для распиливания фанеры лучше всего воспользоваться ручной дисковой пилой и импровизированной направляющей, изготовленной из доски и двух струбцин.

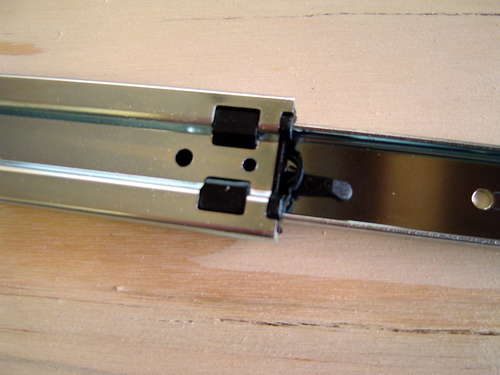

2. Установите направляющие ящиков. Эту операцию лучше всего проводить до сборки секций. Высота направляющих не очень важна, но нужно проследить, чтобы противоположные направляющие находились на одном уровне и были строго параллельны полу. Устанавливая направляющие, нужно отступить от передней кромки боковин по 5 мм.

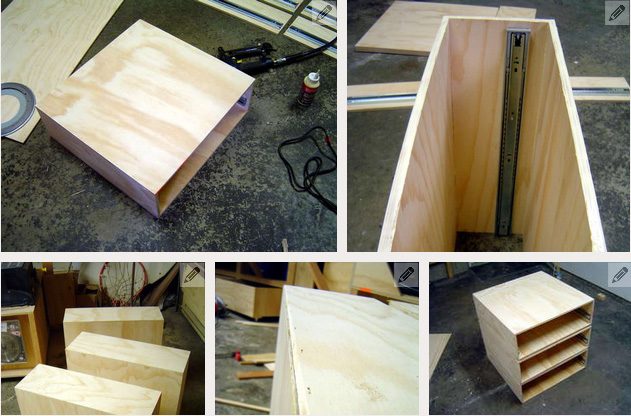

3. Соберите секции. Детали секций закрепите с помощью гвоздей и столярного клея. Дайте клею высохнуть, ошкурьте поверхности и заполните пустоты с помощью древесной замазки. Снова ошкурьте.
4. Изготовьте три ящика без верхней и передней стенки. Ящики должны свободно входить внутрь секций. Нижнюю и заднюю стенки можно изготовить из 8-миллиметровой фанеры, боковые — из 12-миллиметровой. Заполните пустоты замазкой и ошкурьте.

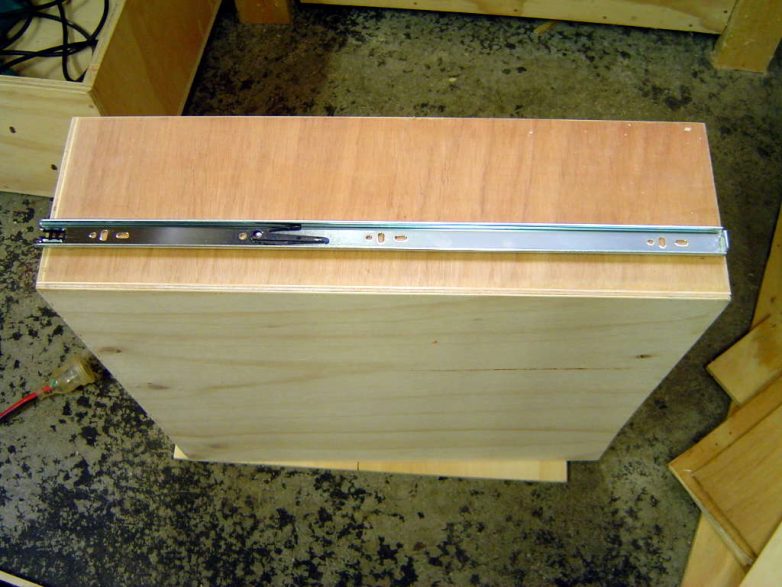

5. Установите передние стенки ящиков. Закрепите направляющие на боковинах. Убедитесь, что они задвигаются до конца. Положите комод на заднюю стенку. Под задние стенки всех полок постепенно подлаживайте обрезки фанеры или картон, пока полки не выдвинутся вровень с передними кромками боковин. Установите заготовки передних стенок ящиков, тщательно их выровняйте и закрепите с помощью гвоздей и клея. Скруглите острые грани, заполните пустоты замазкой, ошкурьте.

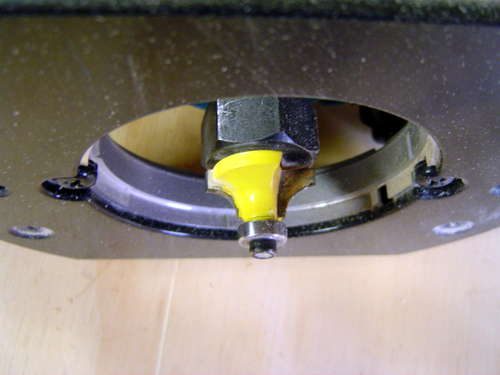

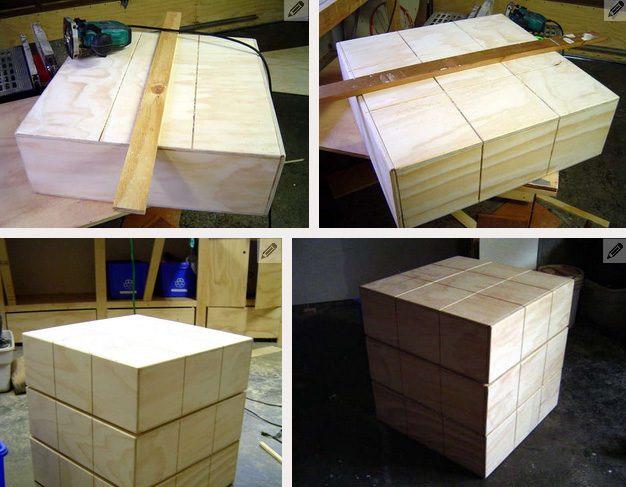

6. Сделайте канавки на всех гранях кубика Рубика. Канавки нужны для того, чтобы казалось, будто секции кубика могут вращаться не только по горизонтали, но и по вертикали. Канавки пропилите с помощью фрезера.
7. В настоящем кубике Рубика сторона каждого элемента составляет 19,1 мм, а высота стороны наклейки 15,6 мм. В нашем случае высота элемента 200 мм, поэтому размеры наклеек должны быть 165*165 мм. Эти «наклейки» изготавливаются из 8-миллиметровой фанеры. Всего квадратов должно получиться 54. Скруглите углы каждого квадрата и острые грани.

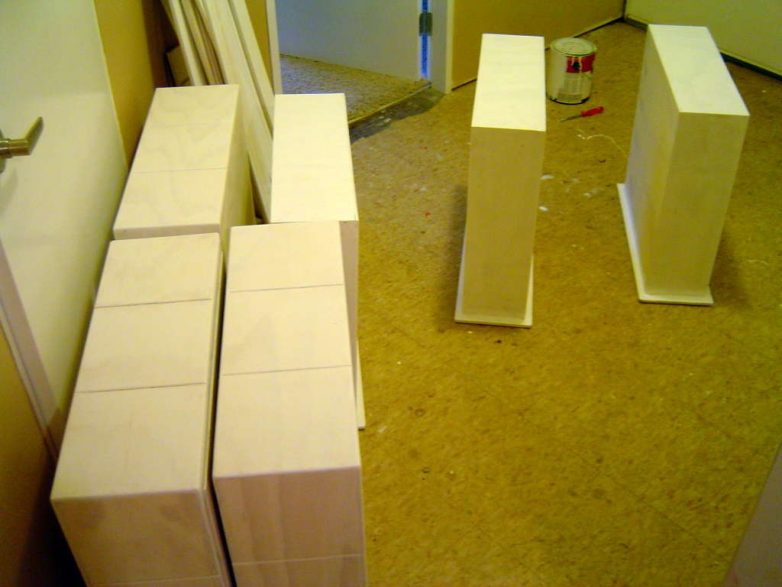

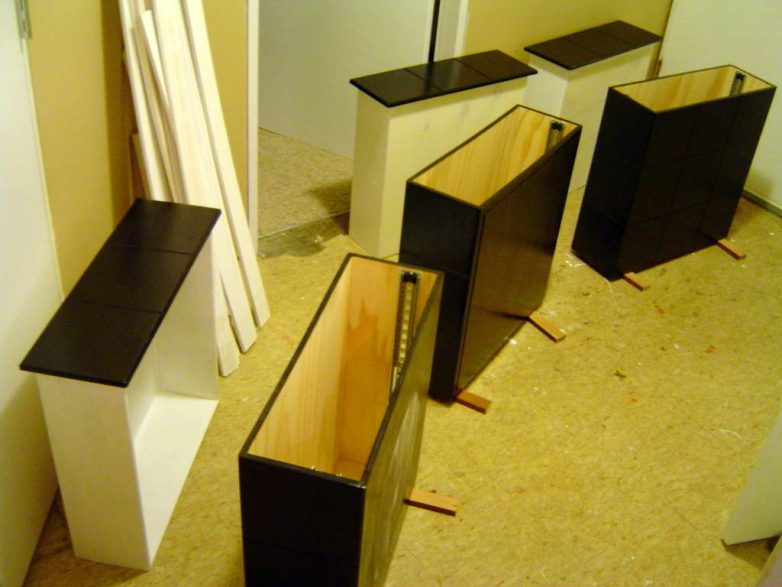

8. Снимите ящики и отвинтите направляющие. Прогрунтуйте все поверхности, кроме внутренней поверхности секций (они будут невидны). Покройте секции и передние стенки ящиков глянцевой черной краской. Постарайтесь добиться схожести с пластиком. Для этого может понадобиться 2-3 слоя краски. Перед каждым следующим слоем поверхность предыдущего желательно ошкурить мелкой наждачной бумагой.

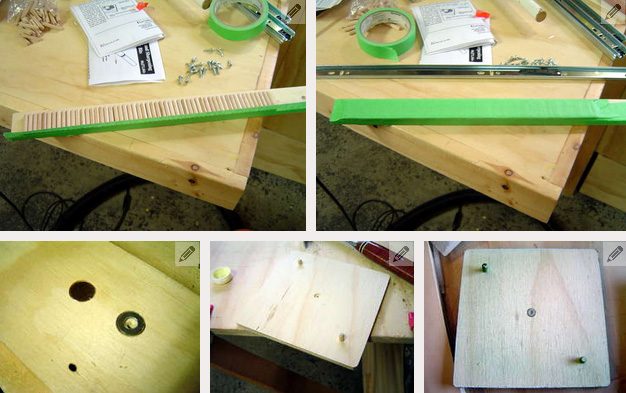

9. Установите деревянные штыри и шайбы. Для разметки сделайте шаблон. По центру каждого квадрата нужно сделать углубление, чтобы в него можно было установить шайбу заподлицо. По диагонали от шайбы нужно просверлить два отверстия на глубину 3/4 толщины квадрата. Диаметр отверстий должен быть таким, чтобы в них плотно входили деревянные штыри. Распилите деревянные штыри напополам. Залейте в отверстия столярный или эпоксидный клей и установите штыри и шайбы в отверстия.

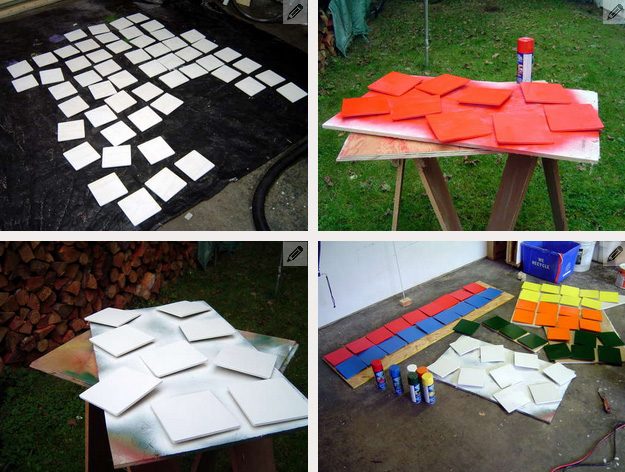

10. Предварительно загрунтуйте квадраты и тщательно окрасьте их лицевую сторону и боковые грани. Комбинация цветов может быть любой, но мы остановились на классических цветах: белом, желтом, оранжевом, красном, зеленом, синем. Краску желательно нанести в несколько слоев.
11. Просверлите отверстия в секциях под штыри и магниты. Для этого воспользуйтесь шаблоном, изготовленном на предыдущем этапе. Отверстия под штыри должны быть немного шире самих штырей. С помощью пробкового сверла сделайте углубления под магниты. Закрепите магниты с помощью клея.

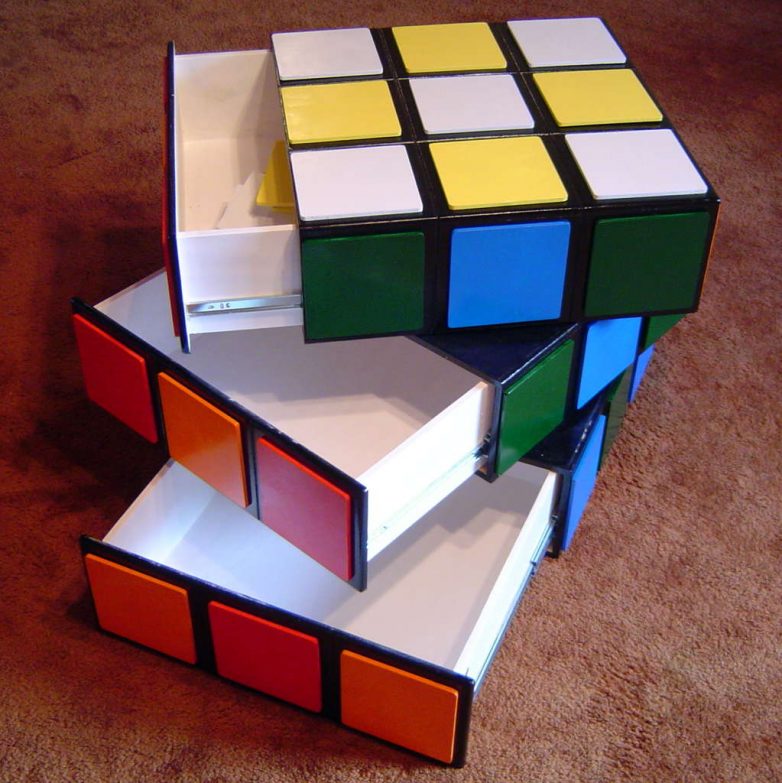

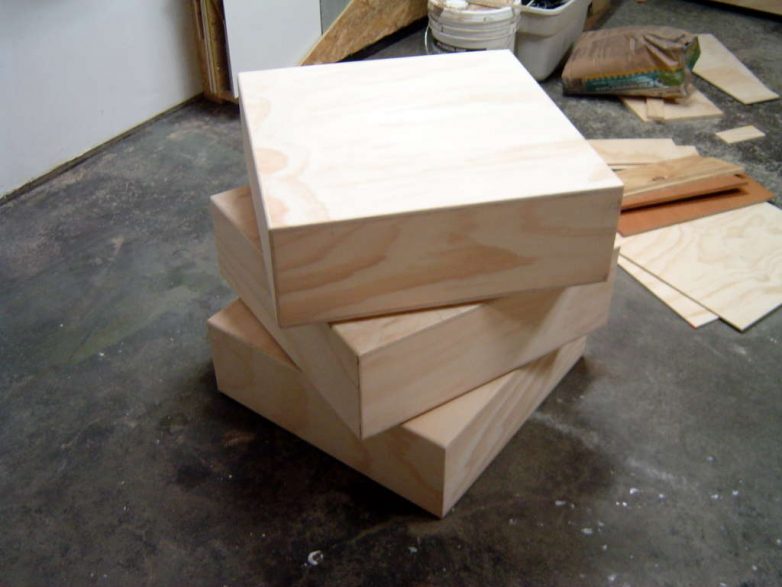

12. Установите поворотный механизм. Мебельные поворотные механизмы низкопрофильны — их высота всего 9 мм, но нам такой зазор между секциями ни к чему. Поэтому нужно разметить контуры механизма на нижних и верхних гранях секций и сделать 3-милиметровые углубления на каждой из них. Чтобы чётко центровать поворотный механизм, одну его часть можно закрепить шурупами, а вторую посадить на клей. Пока клей сохнет, можно подрегулировать положение одной секции относительно соседней.
13. На каждый ящик можно установить секретный замок. Для этого сквозь боковые стенки секций и ящиков просверлите отверстия (каждое в разном месте). Когда ящик задвинут, отверстия совпадают и в них можно вставить деревянный штырь, который не даст открыть ящик. Когда установите квадраты, расположение замков будете знать только вы.

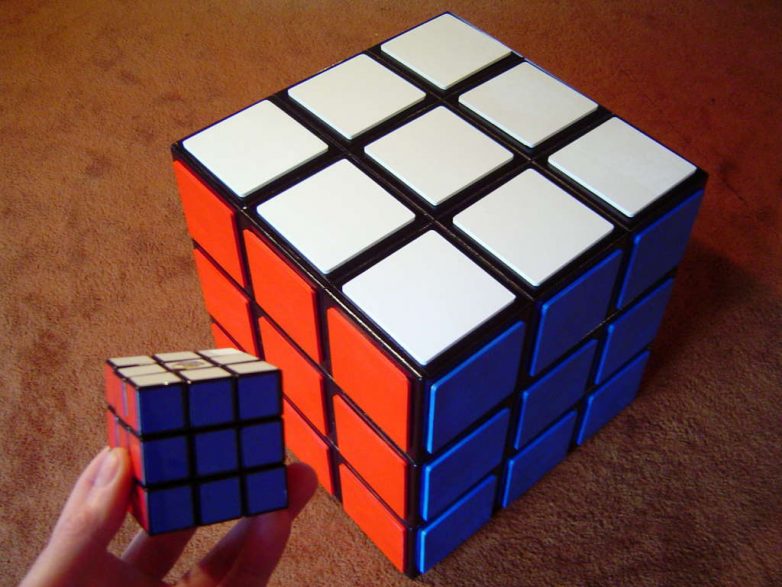

14. Установите квадраты. Расположить их можно в любой последовательности, сделав каждую грань одного цвета, или сымитировав разобранный кубик Рубика. В зависимости от обстоятельств и интерьера, расположение квадратов можно изменять. Приятно, что делать это можно с детьми, которые с радостью берутся помочь, а иногда переделывают комод и без вашего ведома.
