Светодиодная лента своими руками
Подсветка светодиодной лампой нам понадобилась за спинкой в парной, так как прилегающая к ней стена оказалась недостаточно освещенной. Многие спросят, почему нельзя было использовать стандартную светодиодную ленту.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
Не каждая светодиодная лента подойдёт для таких целей: из-за перепада температуры уменьшается срок службы силиконового покрытия на светодиодной ленте, часто горят светодиоды на лентах, и получаются тёмные просветы. Конечно же, есть в продаже светодиодные ленты, специально предназначенные для работы в таких сложных условиях, но их цена довольно высока. Изготовив светодиодную ленту своими руками, вы сможете сэкономить, а в случае ее поломки, без проблем починить.
Далее мы расскажем, как сделать светодиодную ленту своими руками.
Материалы для изготовления светодиодной ленты
светодиоды с рабочим напряжением 3 Вольта и углом освещённости 20-30 градусов
гетинакс листовой
пластиковая бутылка зелённого цвета
прозрачная термоусадочная трубка
эмалированный провод
канифоль
припой
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/e0ee101b0a.jpg)
2. Вырезаем из пластиковой бутылки полоски такой же ширины, как и гетинакс. Насверливаем отверстий в гетинаксе под светодиоды диаметром 5мм. В нашей полоске длиной 0,5м было просверлено 16 отверстий.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/8b8c6bf3f4.jpg)
3. Вставляем светодиоды в отверстия и спаиваем по 4 светодиода в одну цепь, рассчитанную на 12 В.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/c3ce20a1ed.jpg)
4. Спаиваем4 цепочки в общую параллельную цепь при помощи эмалированного провода.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/fad7b7a7de.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/2e8b7a9690.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/fad7b7a7de.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/2e8b7a9690.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/95f8f3a268.jpg)
5. Перед тем как на сделанную полосу надеть термоусадочную трубку, 12-вольтовым напряжением проверяем работоспособность светодиодов.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/abb3648531.jpg)
6. Надеваем термоусадочную трубку.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/fc025f3748.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/88b0ed2b62.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/fc025f3748.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/88b0ed2b62.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/35491a254b.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/c12da9d65c.jpg)
7. Строительным феном аккуратно прогреваем трубку до её усадки.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/79d005ccb7.jpg)
8. Светодиодная лента готова к работе.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/1b0d78ed57.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/1b0d78ed57.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
Не каждая светодиодная лента подойдёт для таких целей: из-за перепада температуры уменьшается срок службы силиконового покрытия на светодиодной ленте, часто горят светодиоды на лентах, и получаются тёмные просветы. Конечно же, есть в продаже светодиодные ленты, специально предназначенные для работы в таких сложных условиях, но их цена довольно высока. Изготовив светодиодную ленту своими руками, вы сможете сэкономить, а в случае ее поломки, без проблем починить.
Далее мы расскажем, как сделать светодиодную ленту своими руками.
Материалы для изготовления светодиодной ленты
светодиоды с рабочим напряжением 3 Вольта и углом освещённости 20-30 градусов
гетинакс листовой
пластиковая бутылка зелённого цвета
прозрачная термоусадочная трубка
эмалированный провод
канифоль
припой
Как изготовить светодиодную ленту своими руками

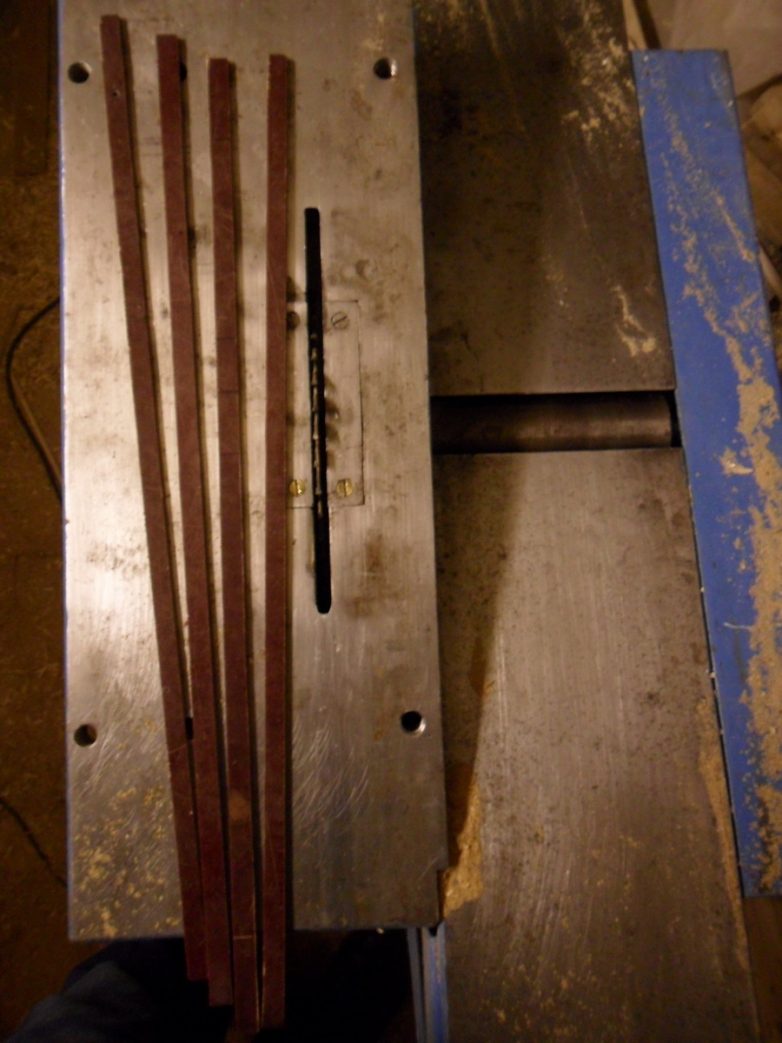

1. Разрезаем гетинакс листовой на полоски шириной 10мм.![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/e0ee101b0a.jpg)
2. Вырезаем из пластиковой бутылки полоски такой же ширины, как и гетинакс. Насверливаем отверстий в гетинаксе под светодиоды диаметром 5мм. В нашей полоске длиной 0,5м было просверлено 16 отверстий.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/8b8c6bf3f4.jpg)
3. Вставляем светодиоды в отверстия и спаиваем по 4 светодиода в одну цепь, рассчитанную на 12 В.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/c3ce20a1ed.jpg)

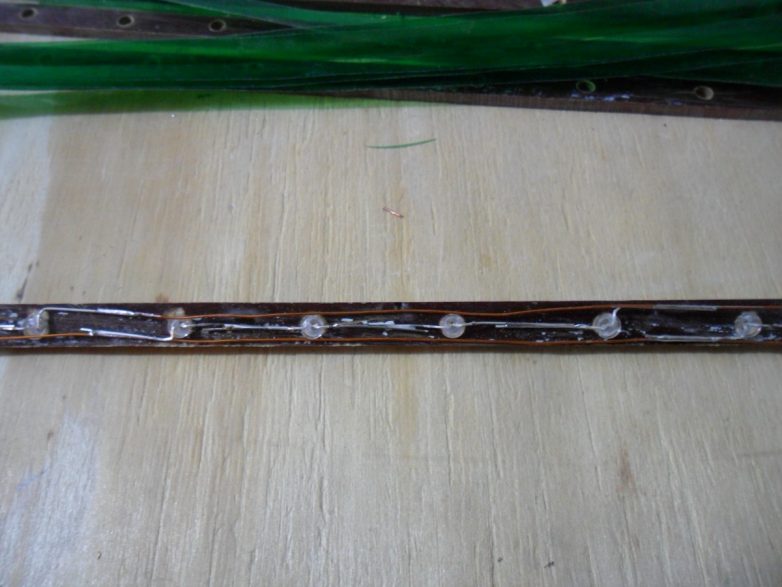

4. Спаиваем4 цепочки в общую параллельную цепь при помощи эмалированного провода.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/fad7b7a7de.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/2e8b7a9690.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/fad7b7a7de.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/2e8b7a9690.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/95f8f3a268.jpg)
5. Перед тем как на сделанную полосу надеть термоусадочную трубку, 12-вольтовым напряжением проверяем работоспособность светодиодов.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/abb3648531.jpg)

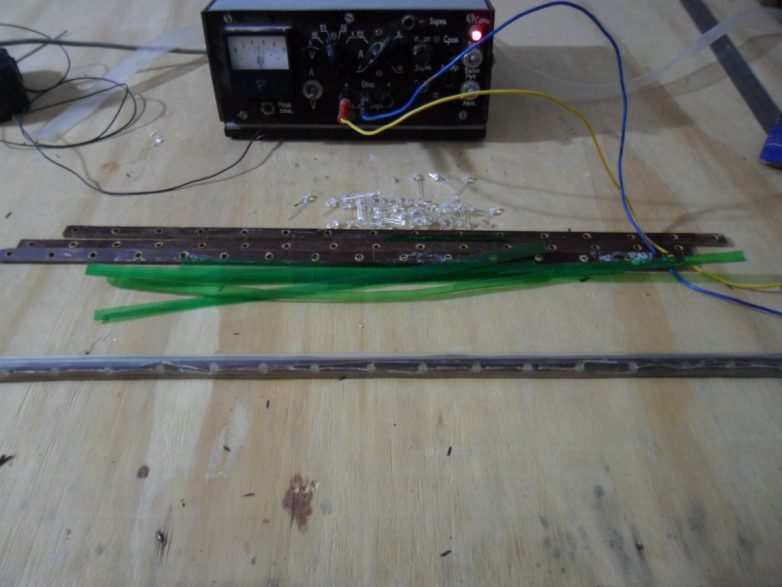

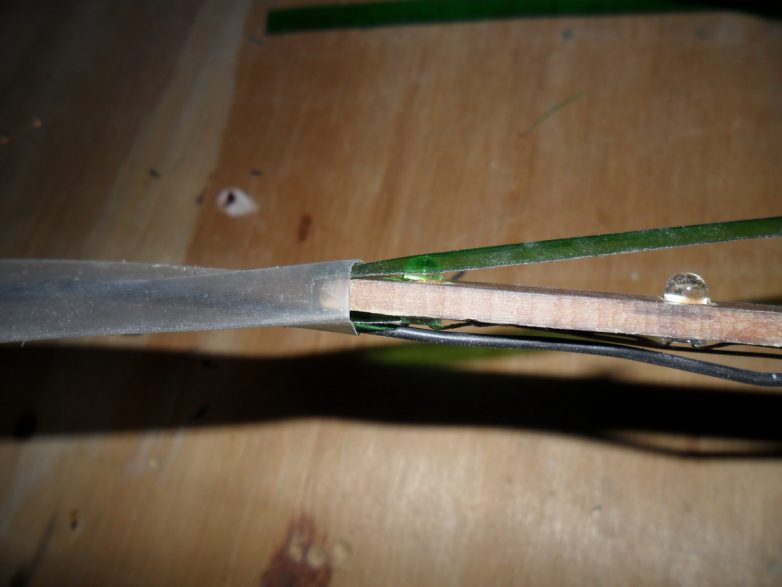

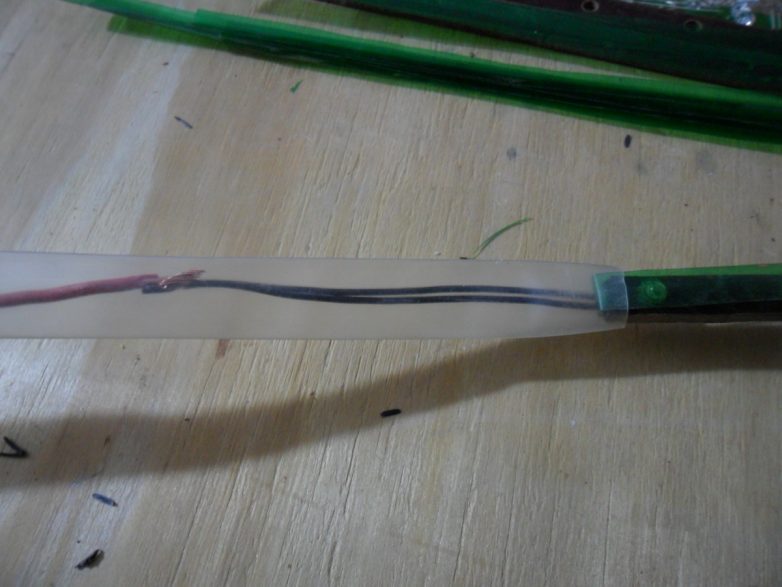

6. Надеваем термоусадочную трубку.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/fc025f3748.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/88b0ed2b62.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/fc025f3748.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/88b0ed2b62.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/35491a254b.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/c12da9d65c.jpg)

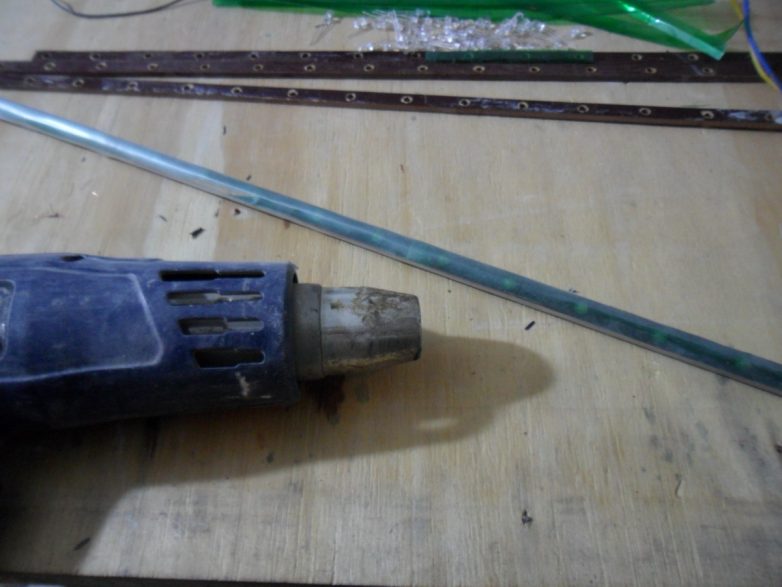

7. Строительным феном аккуратно прогреваем трубку до её усадки.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2019/02/13/79d005ccb7.jpg)

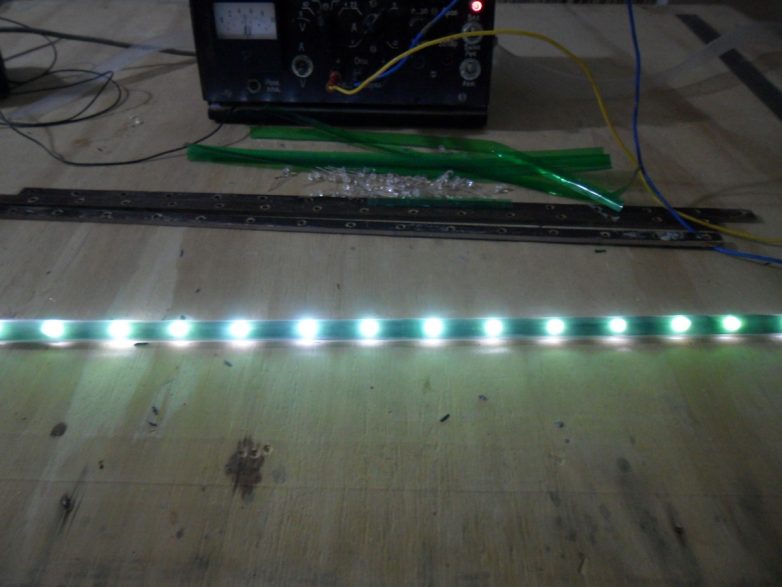

8. Светодиодная лента готова к работе.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/1b0d78ed57.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2019/02/13/80d65f5757.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/1b0d78ed57.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2019/02/13/d52232ba86.jpg)
