Светильник из велосипедного колеса

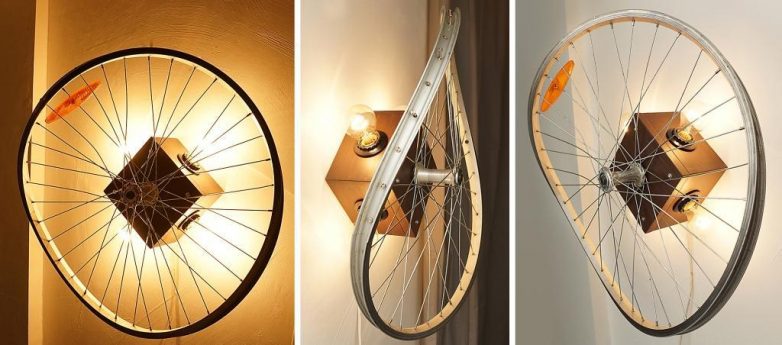

Забавный светильник в стиле лофт из велосипедного колеса точно не останется без внимания ваших гостей, ведь второго такого точно ни у кого нет!
Эту модель можно крепить к потолку или к стене. К тому же не обязательно увлекаться экстремальным велоспортом, чтобы заполучить колесо, изогнутое красивой восьмеркой. Достаточно обойти пару велосервисов поблизости, у них скорее всего найдётся хоть один экземпляр.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/b635a6ff2d.jpg)
Материалы:
колесо от велосипеда
кусок мебельного щита толщиной 1,8 см и добор из дерева шириной 10 см толщиной 1 см
морилка
клей ПВА
патрон Е-27 (4 шт.)
гайки для патронов Е-27 (8 шт.)
лампы накаливания Е-27 (4 шт.)
провод ШВВП 2/0,75 (60 см)
обжимные коннекторы
колодка
шурупы для дерева
шурупы (2шт.) и пробки (2шт.) для крепления лампы к стене.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/bb16ddc129.jpg)

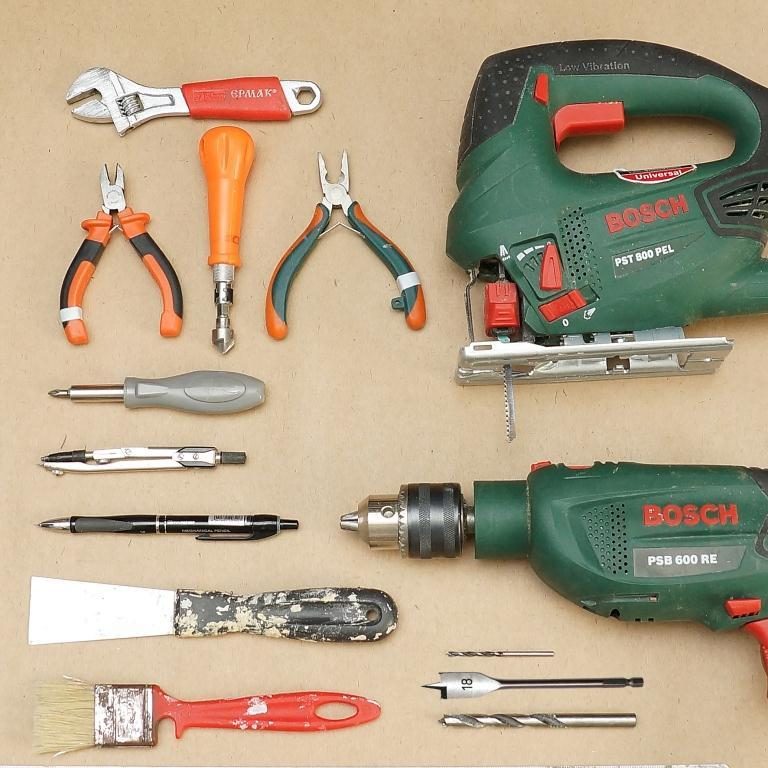

Инструменты:
дрель
сверла по дереву (3, 10, 18 мм)
лобзик
отвертка
плоскогубцы
кусачки
канцелярский нож
линейка
карандаш
циркуль
кисть
шпатель
наждачная бумага.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/ba74eae879.jpg)
Как сделать оригинальный светильник из велосипедного колеса

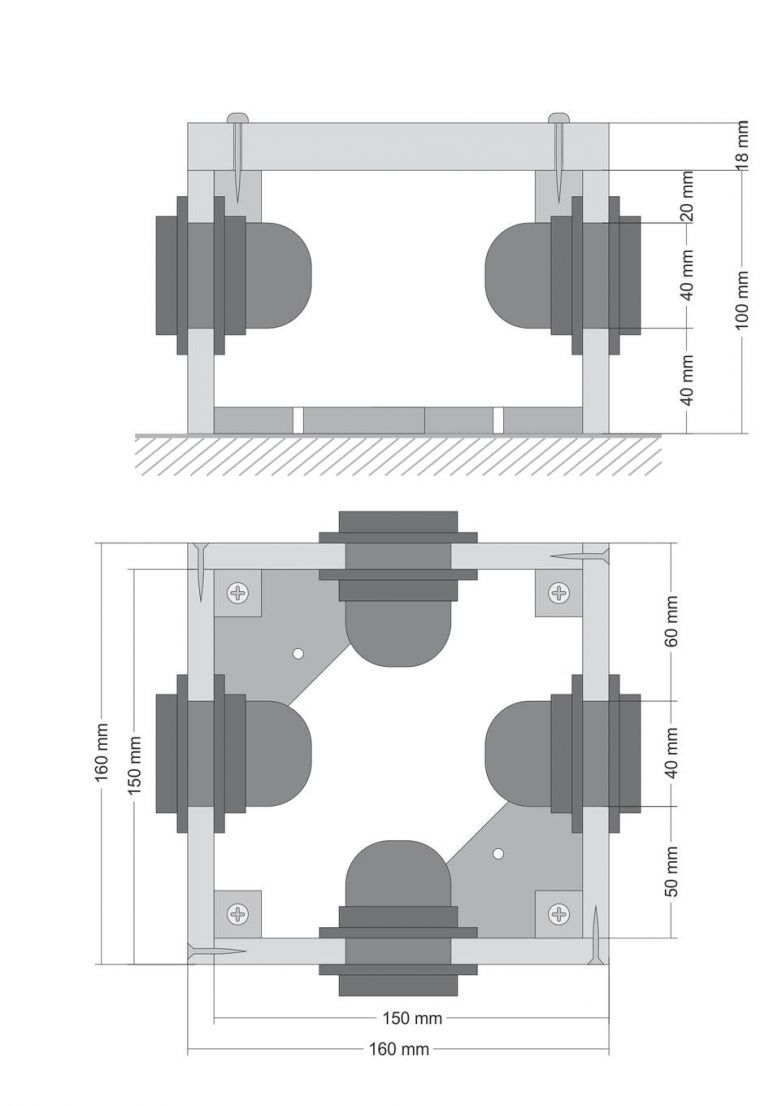

Распечатываем схему распределительной коробки для лампы.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/3522030cc8.jpg)

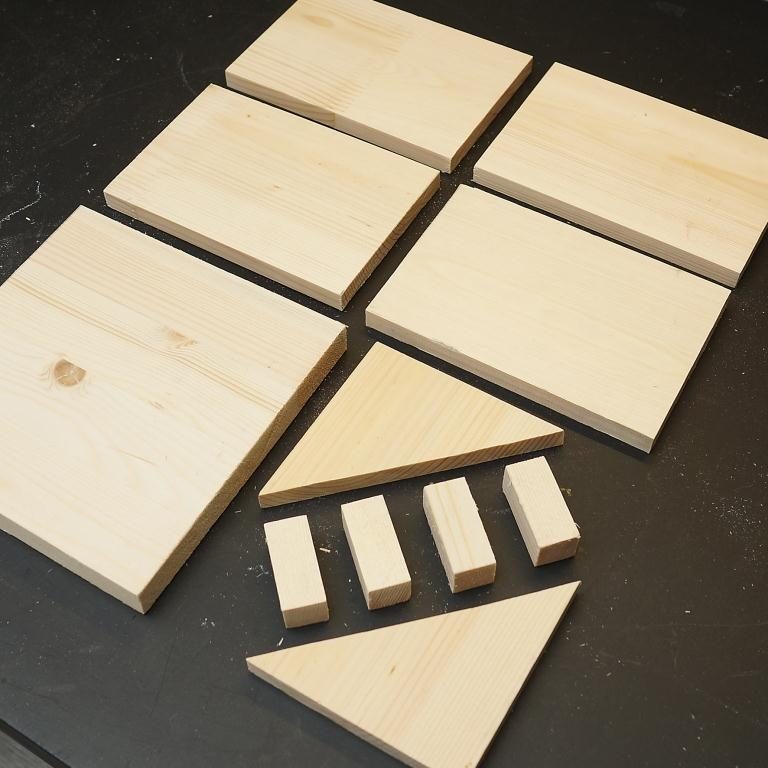

По размерам из схемы распиливаем из добора 4 прямоугольника 10×15 см, один квадрат 8×8 см, который распиливаем по диагонали (крепление лампы к стене или потолку). Из мебельного щита выпиливаем квадрат 16×16 см и 4 прямоугольника 1,8×1,8×3 см (к ним будет крепиться крышка с колесом). Всего у нас должно получиться 11 деталей из дерева.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/5daf41bdf8.jpg)
Отмечаем на деталях мета для шурупов и патронов.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/814a90cbc3.jpg)
Отверстия для шурупов просверливаем сверлом 3 мм, отмеченные места для патронов (Д=4см) просверливаем в нескольких местах сверлом 10 мм в пределах контура.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/09/08/5fa698c131.jpg)

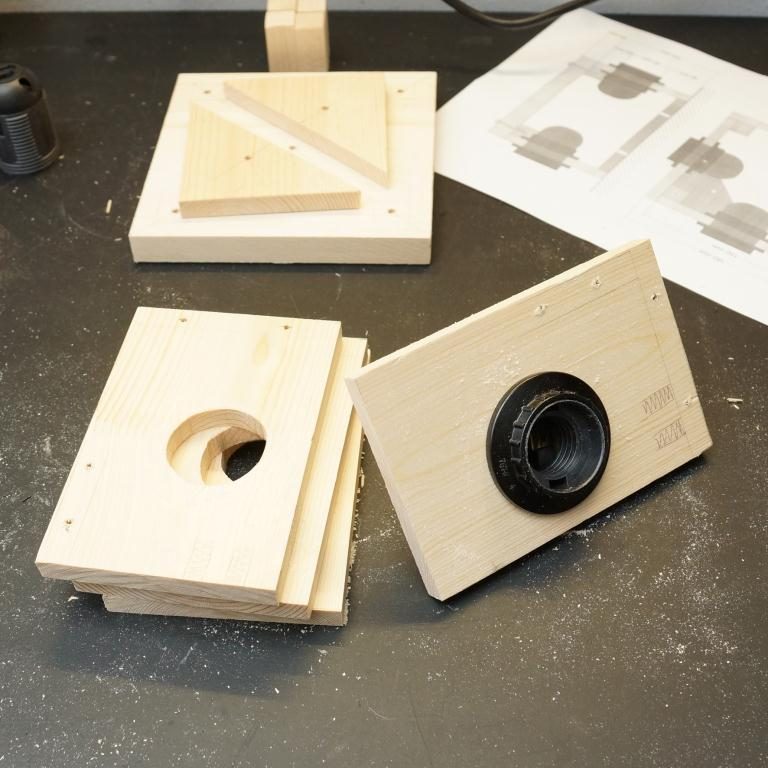

Лобзиком выпиливаем отверстия под патроны (Д=4см).
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/70b07b8a7b.jpg)
Собираем коробку на шурупы и на клей ПВА.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/09/08/f2aaad2bb2.jpg)

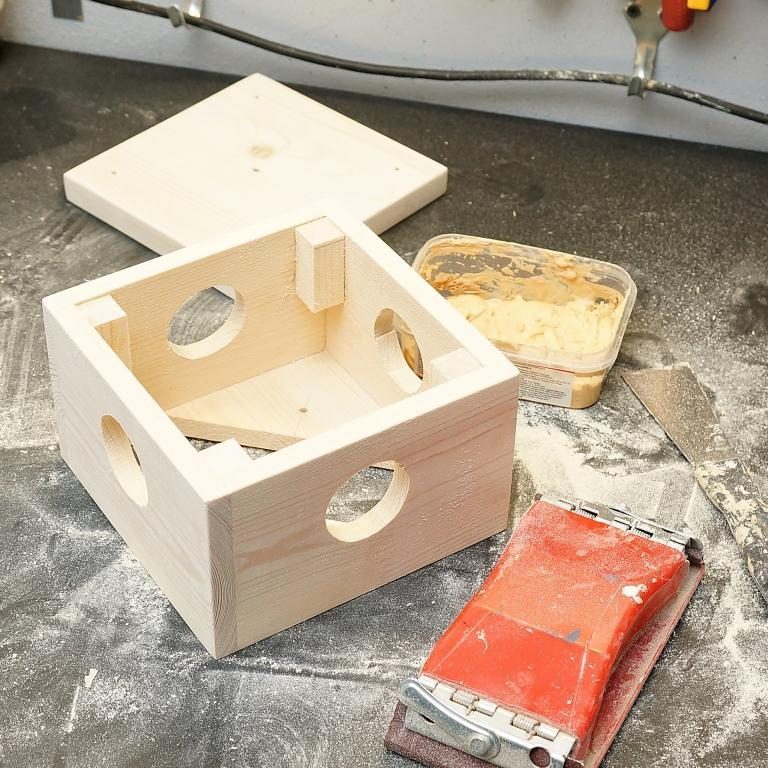

Коробку шпатлюем и шкурим (2-3 подхода). Даём шпатлёвке хорошо высохнуть между подходами.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/043c146cb6.jpg)
Дерево пропитываем морилкой. Так же можно покрыть дерево лаком или краской.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/09/08/e77e6144ef.jpg)

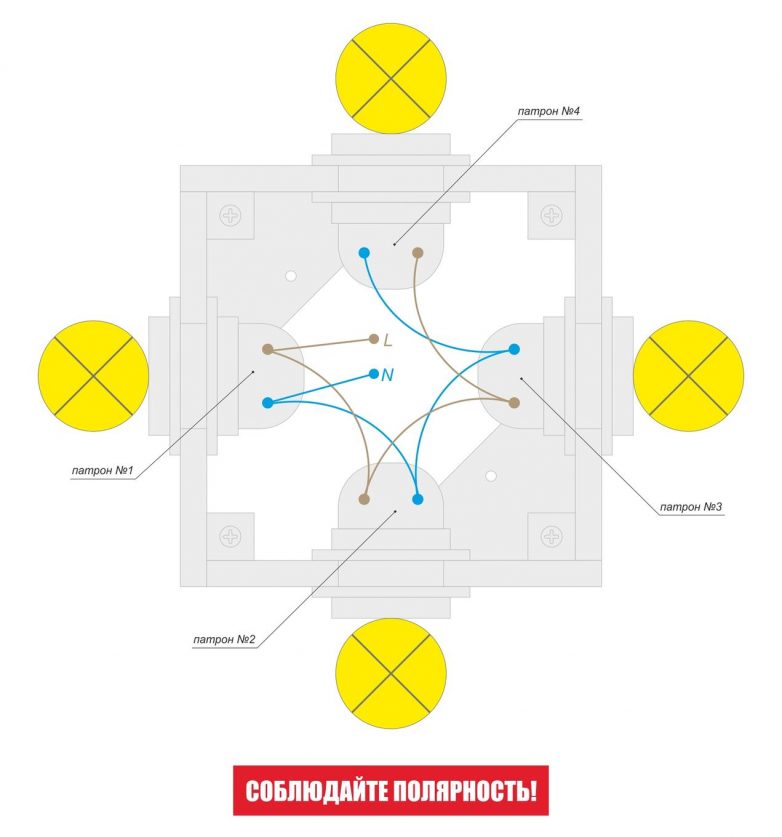

Схема подключения лампы.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/4c09b97d36.jpg)

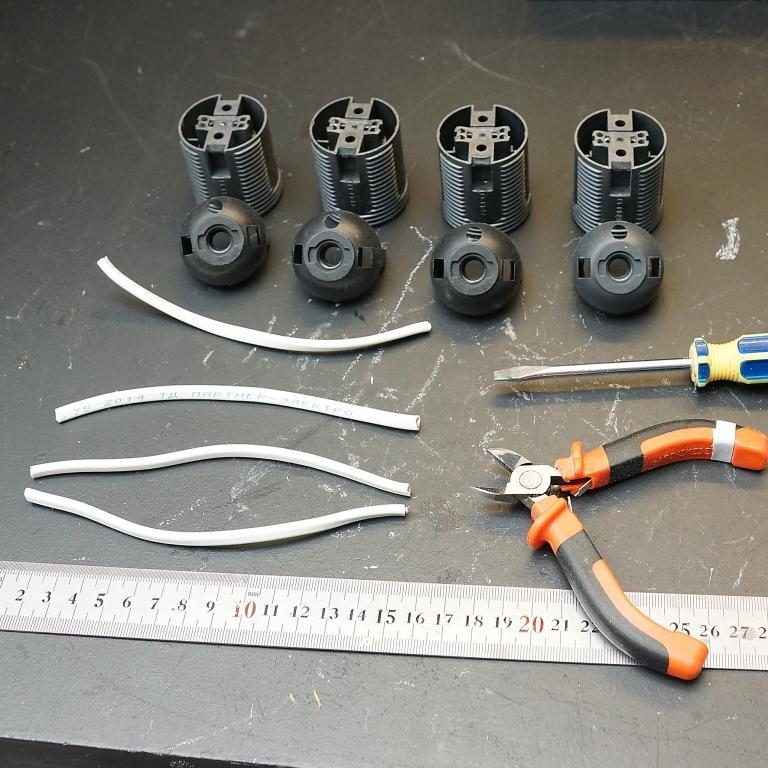

Нарезаем провод на куски по 15 см. Очищаем провод от внешней изоляции с обоих на 3-4 см, а внутренний провод зачищаем на 5 мм и обжимаем. Патроны разбираем, поддев защёлку плоской отверткой.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/1c666d8391.jpg)
Один за другим подключаем патроны к проводам. Не забываем соблюдать полярность! Голубой провод подключаем к голубому, бежевый к бежевому.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/4b7995ea46.jpg)
Монтируем подключенные патроны в коробку. На провод для подключения к сети прикручиваем колодку.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/09/08/7aa39b03a6.jpg)

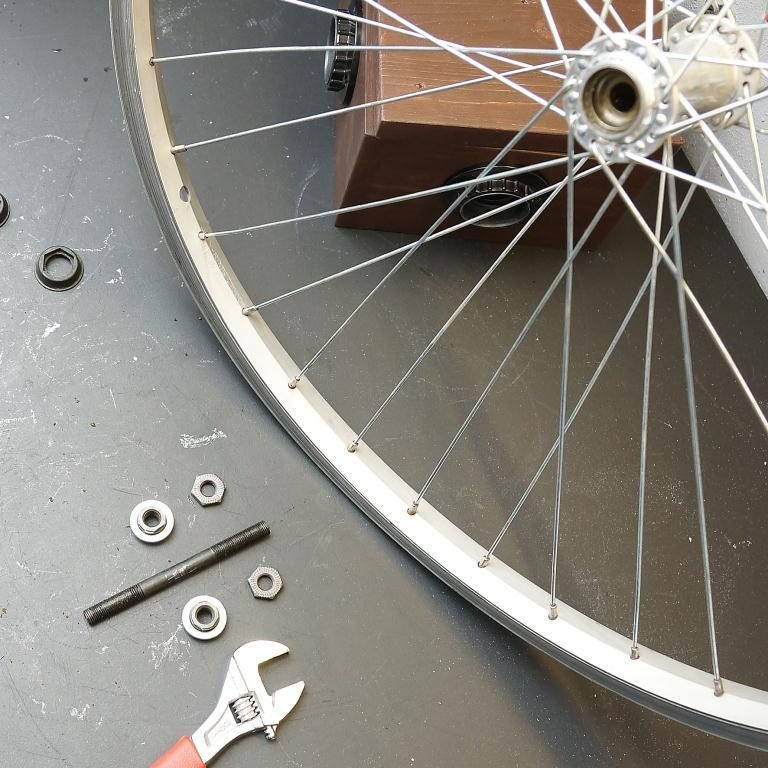

Разбираем и чистим втулку на колесе. Её мы используем для крепления колеса к корпусу лампы.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/f5e72fc1c0.jpg)
Высверливаем в середине крышке отверстие сверлом (10 мм), затем рассверливаем отверстие пером по дереву (18 мм) на глубину 4 мм.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/09/08/a46b210f54.jpg)

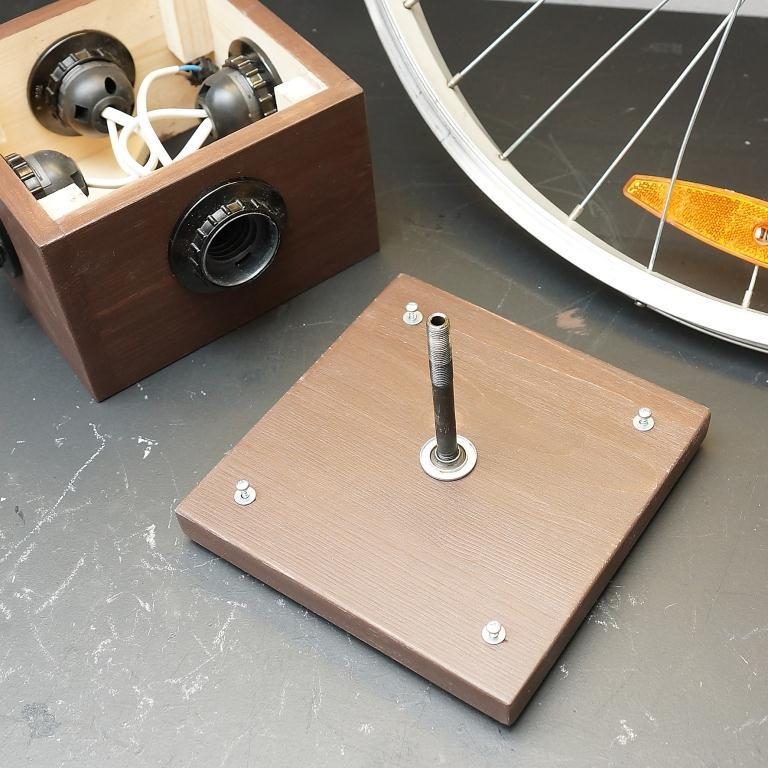

Устанавливаем втулку на крышку лампы и затягиваем ключом гайку.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/09/08/9a4fa5c884.jpg)
Так втулка выглядит с обратной стороны крышки.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/77038d79a1.jpg)
Насаживаем колесо на втулку и затягиваем гайку ключом. На распределительной коробке вкручиваем лампы в патроны. Все детали лампы готовы.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/3536b2abf4.jpg)
Крепим распределительную коробку к стене или потолку, подключаем его к сети через колодку.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/09/08/6c46ebe76a.jpg)
Ставим крышку с колесом на место и прикручиваем её шурупами. Светильник готов!
Если у вас в стене не предусмотрен вывод провода для бра, вы можете дополнить светильник внешним сетевым проводом с диммером (для ламп накаливания) или с простым выключателем (для светодиодных и энергосберегающих ламп).
