Машина для ребенка своими руками

Заботливый отец из Твери решил построить детский электромобиль для сына. Изначально он хотел сделать багги, но просмотрев множество вариантов, было решено остановиться на советском военном внедорожнике ГАЗ-67Б.
Вся история создания автомобиля для сына показана в подробных фотографиях.
Далее со слов автора Сергея Шерабурова:

ГАЗ-67Б

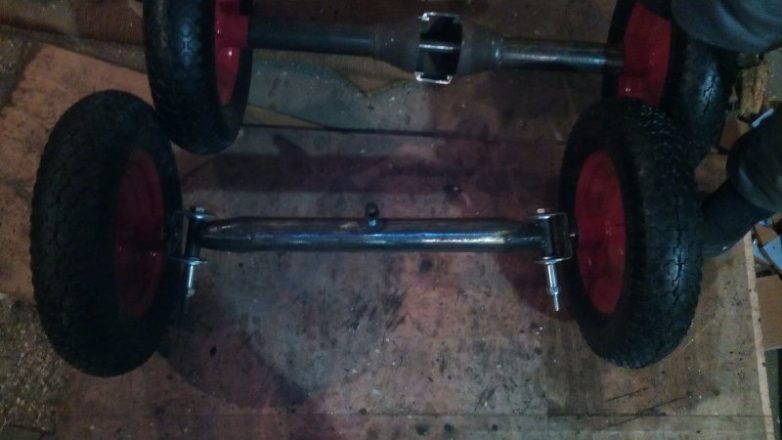

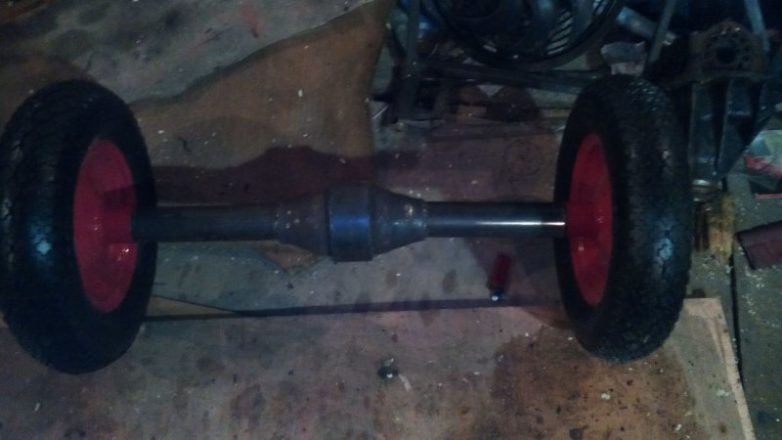

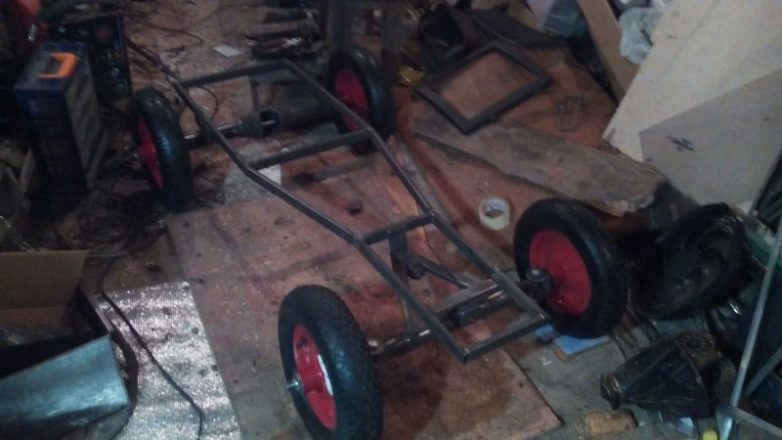

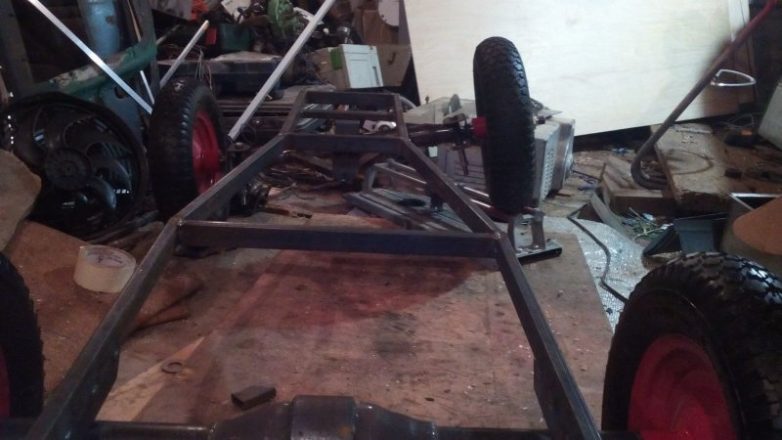

Изготовление мостов и рамы


Поехал в стройматериалы купил 4 колёса для садовой тачки на подшипниках. Профильная труба 15х30 у меня была. Товарищ дал пруток ф20мм 2м, купил ступичные гайки от классики 20х1.5, что-то было в гаражном хламе.



Много вариантов на просторах интернета, был выбран вариант из шуруповерта у которого умерли АКБ и сгоревшей УШМ (Болгарии) велосипедной цепи и звездочек 16 и 22 зуба.

Рулевое управление. Пригодился механический стекло подъёмник

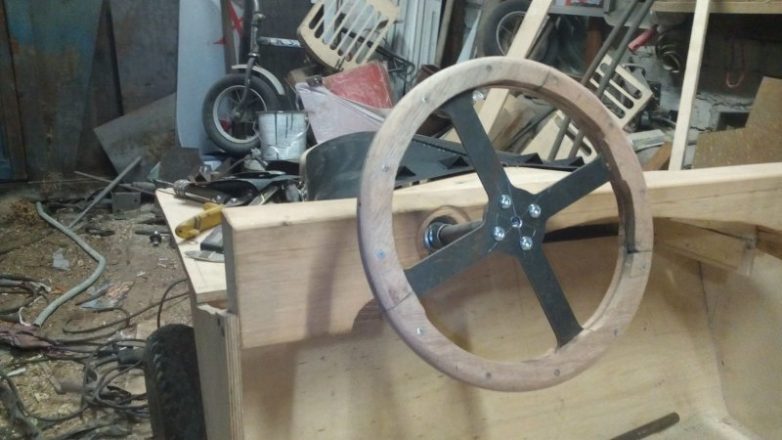

Руль из листового металла толщиной 2мм, по ободу будет наклепываться бакелитовая фанера, дуб или красное дерево

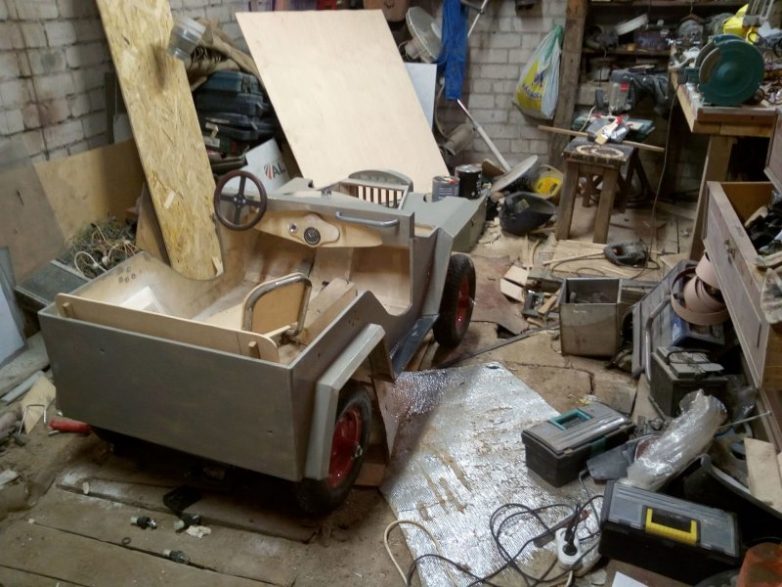

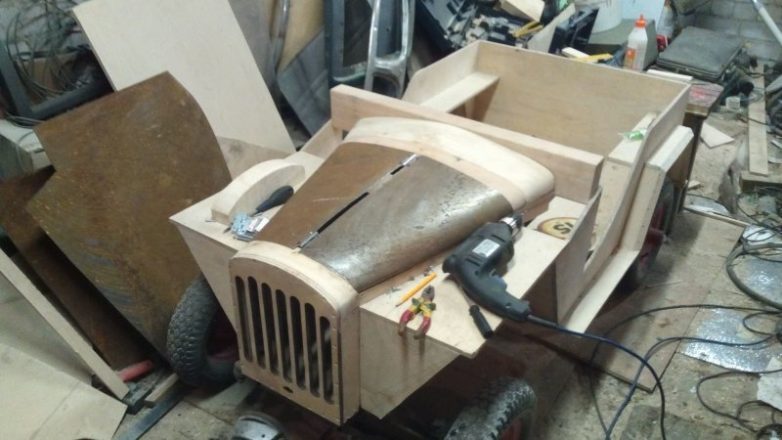

Кузов ГАЗ-67Б






Капот из 0.8мм металла, почти все гнул сам

Капот окончательный вариант в грунте, руль в средней стадии, накладки бук

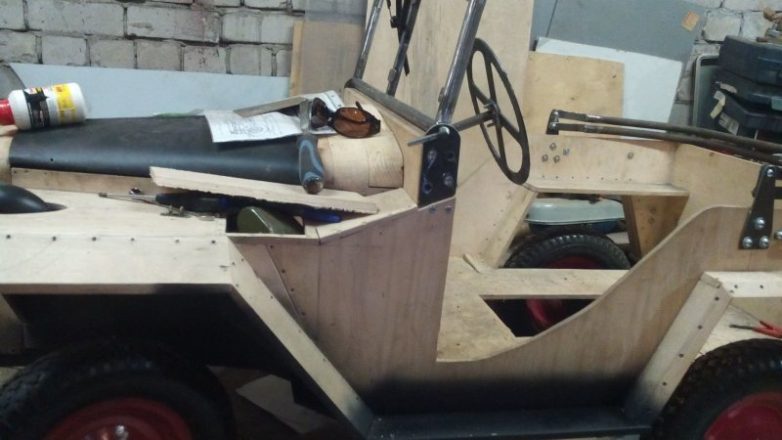

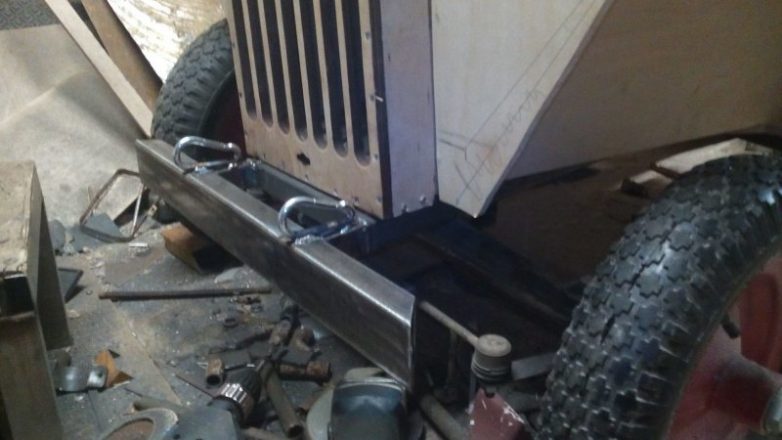

Рамка лобового стекла, бампер и дуги тента



Немного переделал дуги тента (удленил одну), а то при посадке, сын уперался в дугу головой. Поставил боковые ручки, вварил в раму закладные гайки для крепления кузова. Накинул тент, шить буду по месту. Так же изготовил фальшь залевную горловину из ступечного колпочка ваз 2101-07 и военного электроразъема, в планах через неё производить зарядку АКБ.


Добрался до передних крыльев, пришли фары из Китая


Дворники от фар ВАЗ-2107

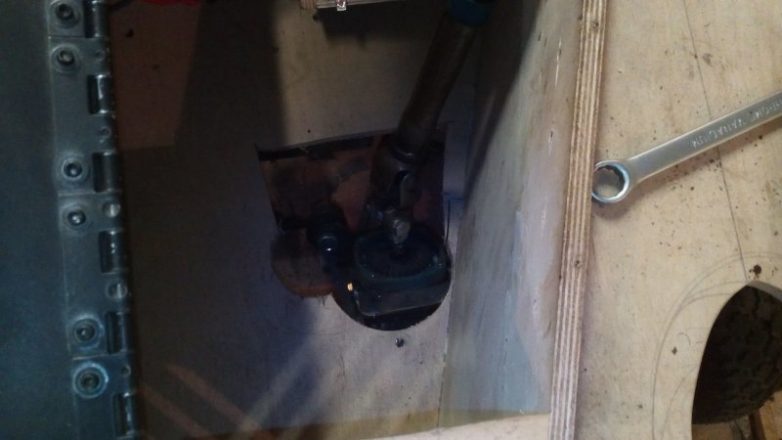

Переделка рулевого редуктора

Рулевой редуктор из стеклоподъёмника всем хорош, довольно легко поворачивал колёса, но от упора до упора было 3,5 оборота, сыну сложновато столько крутить руль. Новый сделал из редуктора от балгарки. Теперь от края до края 1.2 оборота руля.

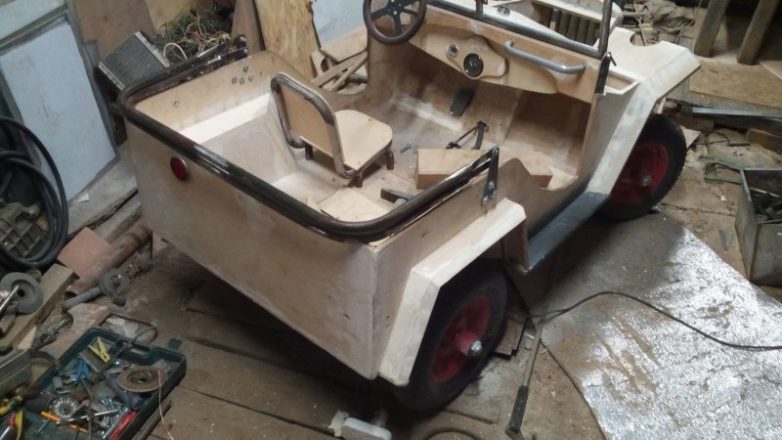

Начал шпатлевать кузов

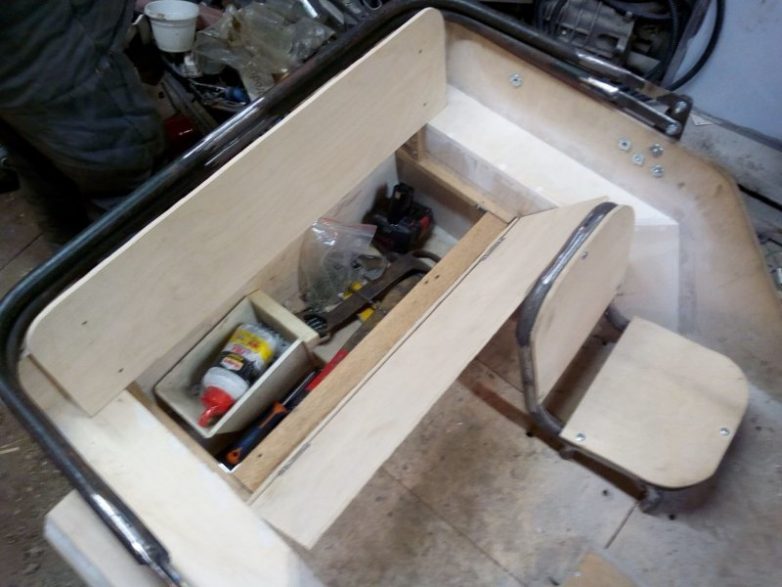

Также пришлось немного переделать задние внутренние арки, что бы отодвинуть сидение на зад.

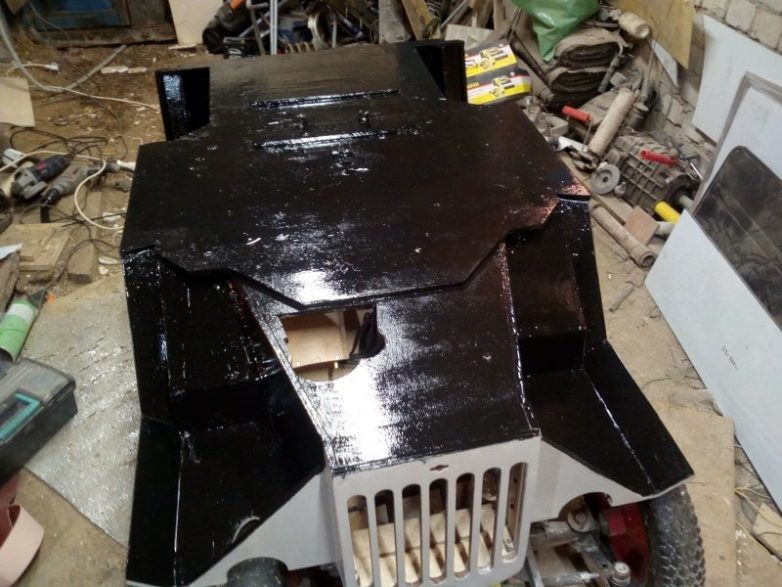

Начинаем грунтовать

Первый слой будет наносится кистью, остальные после вышкуривания краскопультом.

Красим днище

Краска ПФ-115
ГАЗ обретает цвет

Краску смешивал сам.

Брал зеленую, коричневую и черную:
100частей зеленой
100частей коричневой
20частей черной

Покрасил пака в один слой, то что не докрашенно будет черного, на полу будет лежать резиновый коврик.

Цвет хаки конечно не получился, но мне понравился, да и конкретно цвета хаки нет, он может быль от коричневого до темно зеленого, так что будет газик в таком цвете.

Окончательная покраска кузова

Предварительно заматовал 600 наждачной с водой, убрал ворсинки от валика, и облил в три слоя.

Наконец то пришли электро моторы и дисковые тормоза от велосипеда



Покрасил раму и всё что из металла молотковой эмалью

Вырезал ветровое стекло и поликарбаната

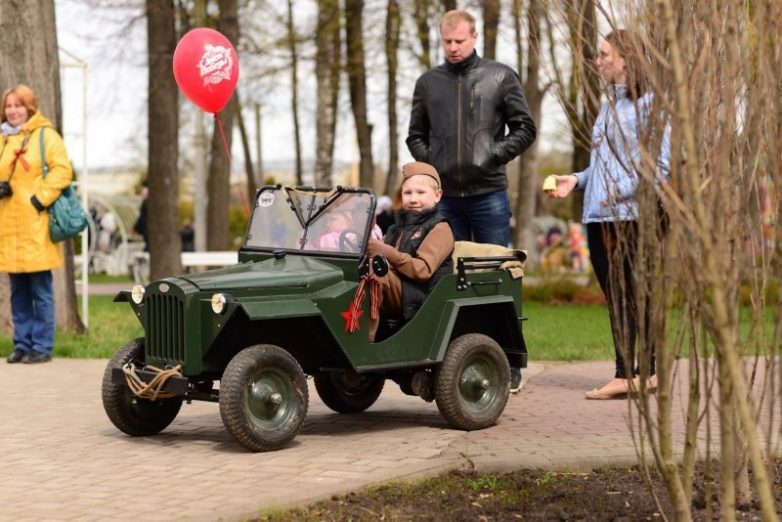

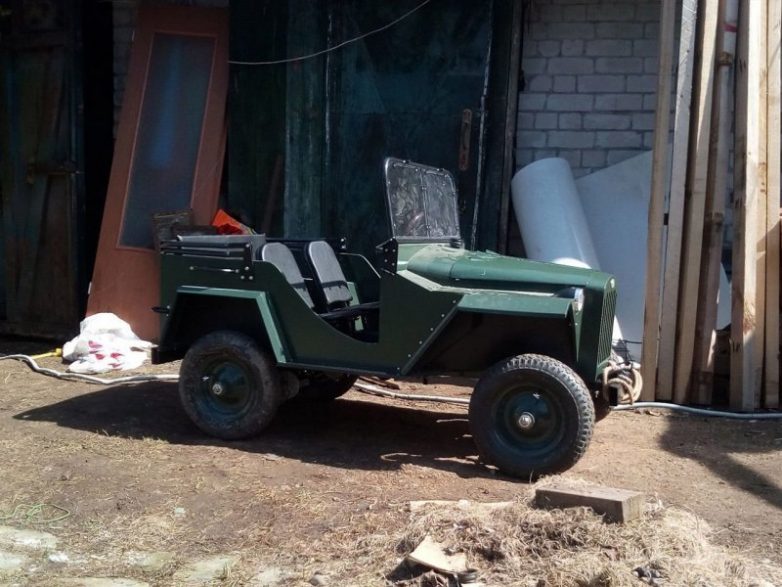

ГАЗ-67Б поехал!

9 мая, 2017 года

Все испытания прошли отлично, нареканий нет
