Сборка ЧПУ
Небольшой фотоотчёт, о том как мы собрали станок ЧПУ.
После покраски получаем вот такой конструктор )
Портал по Y в разобраном состоянии.
Место под направляющие уже обработано на заводе чтобы бегало идеально.
Установили виброопоры
Начали собирать портал
Установили направляющие
Ось Х
ШВП 32 на 32 оси Х.
Ось Х со стороны мотора.
А вот и сам моторчик.
Коробка щастя — муфточки, опоры, заглушки )
Собрали ось Y.
ШВП оси Y 25 на 25,
Редуктор для поворотной оси.
Как раз закончили собирать Z-ку.

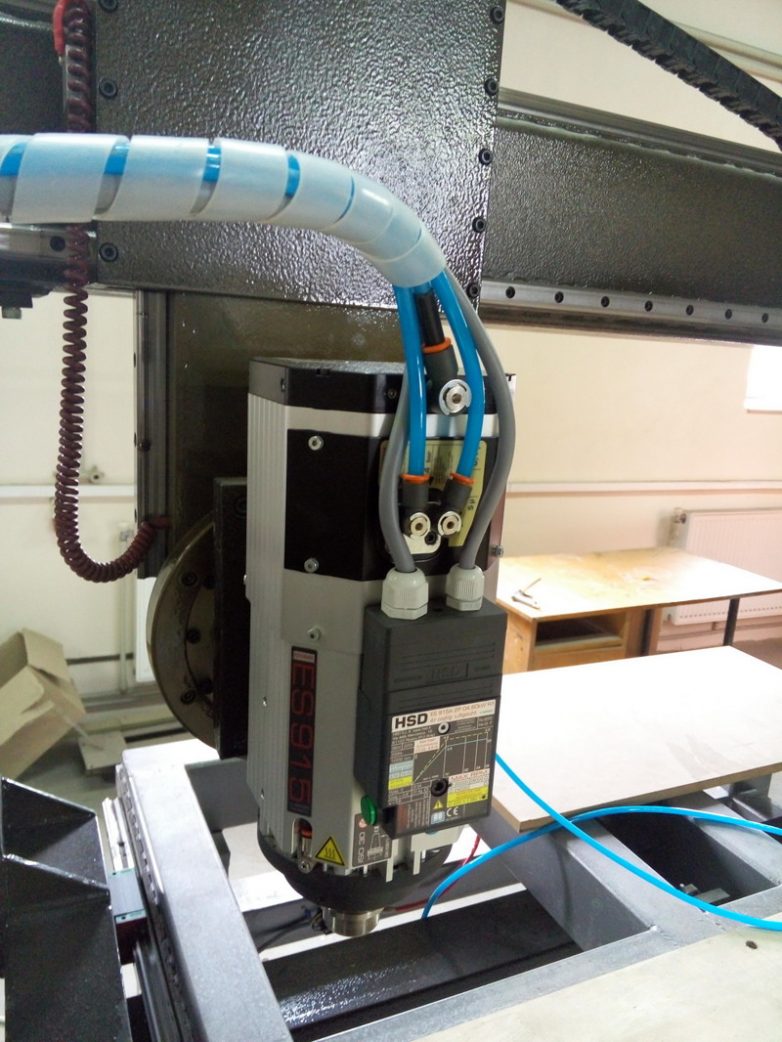

Красавец шпиндель.
Мозги, лёгкие и сердце станка )
Начали собирать поворотку.
Подключили пневматику.
Вобщем всё крутится и вертится )
После покраски и устранения «соплей „
Программа управления KmotionCNC
Общий вид.

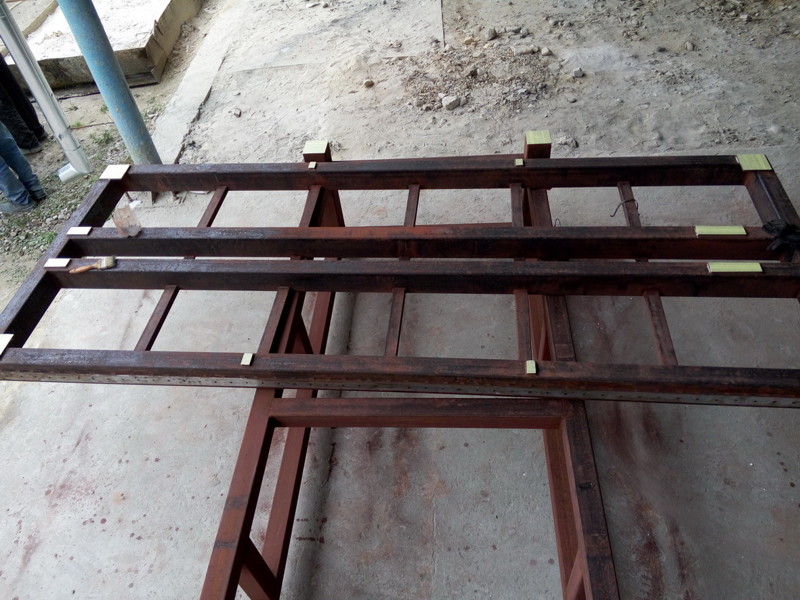

Началось всё вот стакой станины, готовим к прокраске после термоотпуска.
После покраски получаем вот такой конструктор )Портал по Y в разобраном состоянии.Место под направляющие уже обработано на заводе чтобы бегало идеально.Установили виброопорыНачали собирать порталУстановили направляющиеОсь ХШВП 32 на 32 оси Х.Ось Х со стороны мотора.А вот и сам моторчик.Коробка щастя — муфточки, опоры, заглушки )Собрали ось Y.ШВП оси Y 25 на 25,Редуктор для поворотной оси.Как раз закончили собирать Z-ку.Красавец шпиндель.Мозги, лёгкие и сердце станка )Начали собирать поворотку.Подключили пневматику.Вобщем всё крутится и вертится )После покраски и устранения «соплей „Программа управления KmotionCNCОбщий вид.
