Мастерим рамку для фотографий
Наконец-то я добрался до очередной деревянной задумки. Не помню, в каком журнале, давненько уже, приметил настольную рамку для трех фотографий.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ecbc7c93cf.jpg)

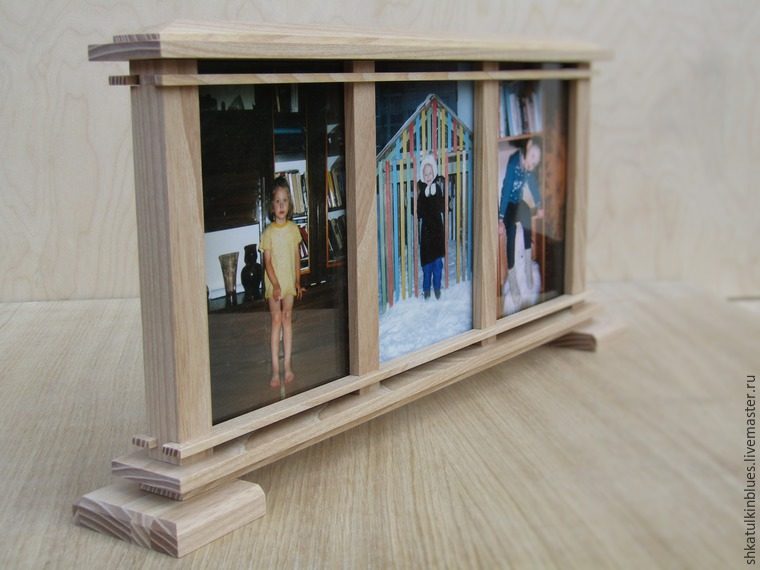

И так мне она понравилась, что я записал некоторые ее параметры для изготовления. Недавно я на них наткнулся и стал разбираться.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/07339418d1.jpg)
Глядя на свои записи и каракули я понял, что в эту двухстороннюю рамку можно вставлять не три, а шесть фотографий.
Разобрался с «чертежами» компьютерным способом. В одной из графических программ подробно детализировал будущее произведение. Так очень удобно работать, когда все размеры, вплоть до мельчайших деталей, перед глазами. Вот часть из них:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ea54e62286.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/7b7373b997.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/e634a2262b.jpg)
В ходе повседневной работы в мастерской всегда остаются различные обрезки древесины, которые жалко выбрасывать:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/1f74979a89.jpg)
В данном случае я насобирал по углам бук, дуб, ясень и сосну. Очень хорошо, буду делать четыре рамки из разных пород древесины под размер фотографий 10 на 15 см. По новым электронным чертежам сделал детализацию в расчете на одну рамку:
Деталь
Размер, мм
Количество
Длинна
Ширина
Толщина
Стойки боковые
151
18
18
2
Стойки средние
151
18
16
2
Планки широкие
375
38
6
2
Планки узкие
364
10
4
4
Основание
362
25
6
1
Крышка
362
25
6
1
Ножки
48
57
12
2

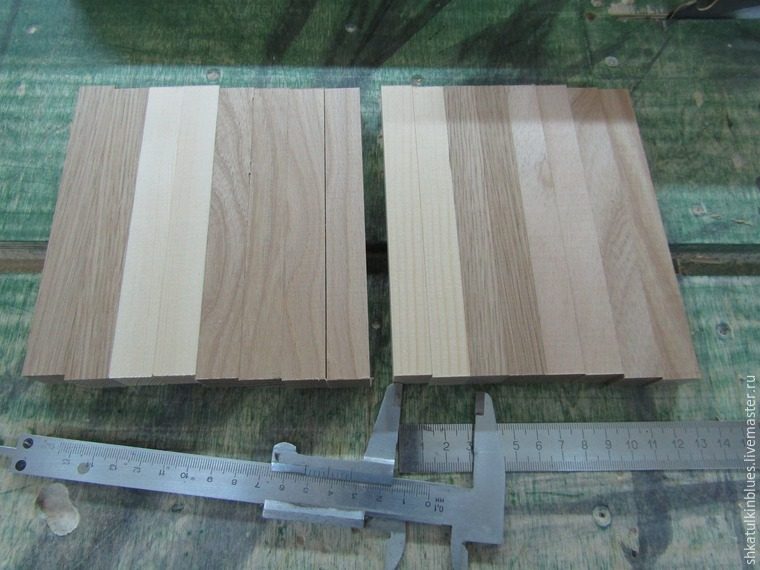

Согласно таблицы, из наиболее толстых реек сделал заготовки стоек. Крайние стойки размером 151х18х18 мм, средние — 151х18х16 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/de5127cd7d.jpg)
Общая толщина двух листов оргстекла и двух фотографий составила 6,5 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/849bc257ef.jpg)
Соответственно, прямой фрезой диаметром 7 мм я сделал в стойках продольные пазы на глубину чуть больше 3 мм, а фрезой диаметром 4 мм — поперечные пазы на глубину 5,5 мм:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/39a08d1816.jpg)
Из наиболее тонких реек сделал планки узкие размером 364х10х4 мм:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/ee2e68c022.jpg)

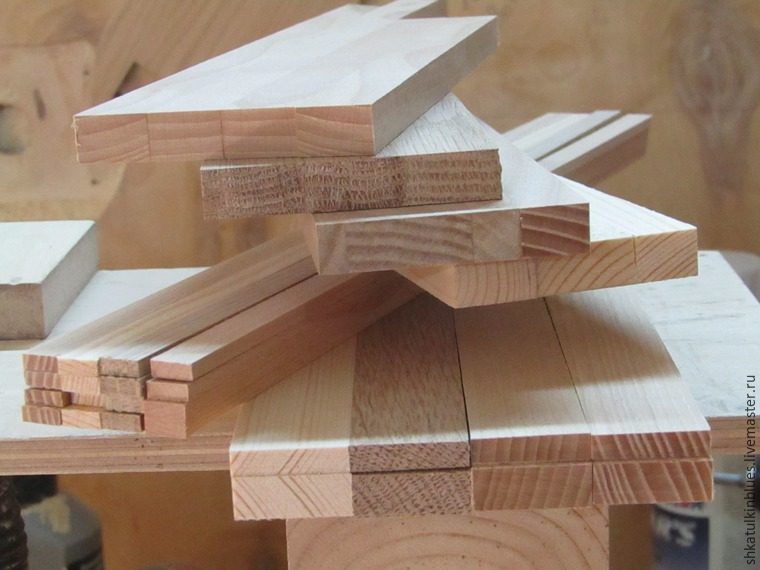

Из наиболее подходящих реек и обрезков брусков сделал основание рамок размером 362х25х6 мм, заготовки для крышек размером 362х25х10 мм и заготовки для ножек размером 48х57х12 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/88ea86dbd2.jpg)

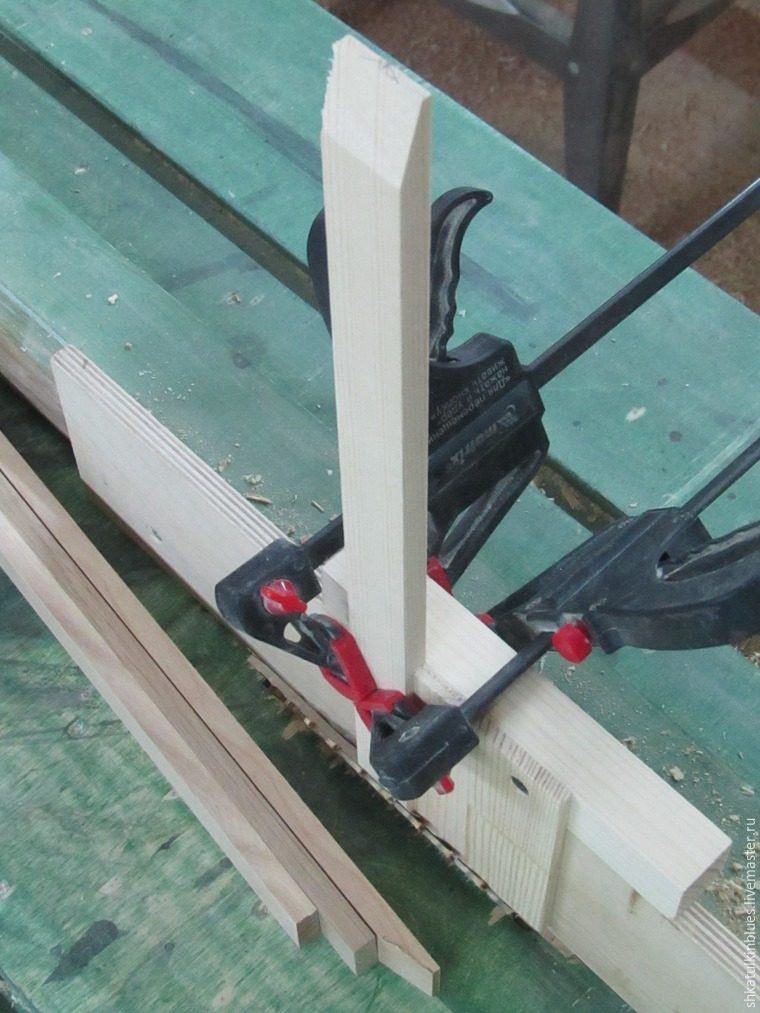

Далее самое сложное — сделать ровные скосы на крышках. Можно, наверно и вручную как-то, но мне помог станок и пара струбцин:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/56c5445b84.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/2576cba696.jpg)
Фаски на ножках снимаются соответствующей фрезой:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/d5b3c2ae34.jpg)
После «доведения до ума» (ручная обработка наждачной бумагой) крышек и ножек получаются такие детали:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/5ab1e871d0.jpg)
На широких планках по угольнику размечаю места, на которые будут крепиться стойки, и сверлю сквозные отверстия диаметром 4 мм:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/8bb002b6aa.jpg)
По краям основания и в ножках также сверлю отверстия, через которые они будут скреплены между собой:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/46ed5bb187.jpg)
Аналогичные отверстия сверлю в торцах стоек:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/3e4353bd51.jpg)

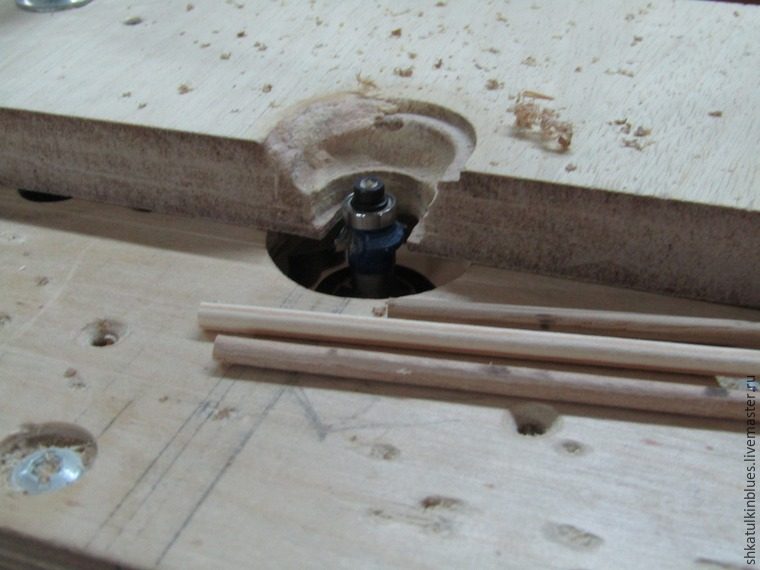

С помощью фрезы радиусом 1,5 мм делаю тоненькие круглые палочки диаметром 4 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/f27eb2913a.jpg)

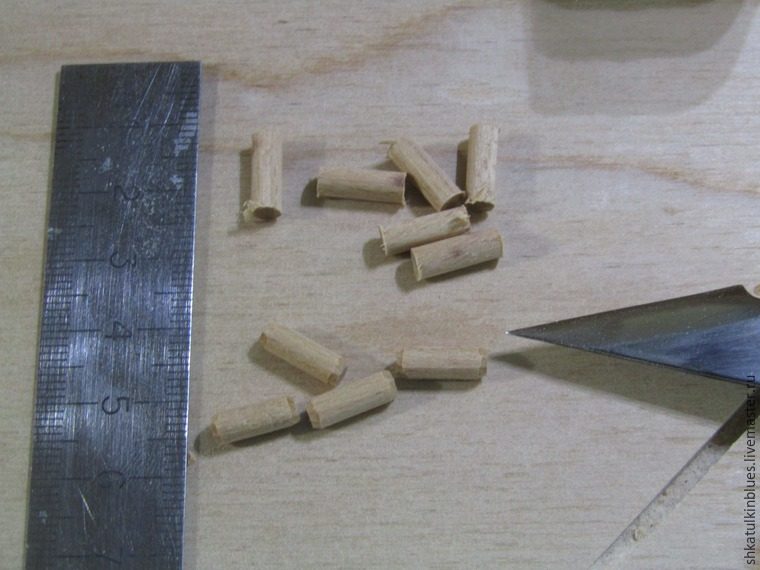

Из них получаются малюсенькие соединительные шканты длинной 11 мм. Торцы подрезаю острым резцом, чтобы удобней было их вставлять в отверстия:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/337717b63e.jpg)
Наступает момент частичной сборки будущей рамки. Сначала склеиваю четыре основания и четыре широкие планки (всего их восемь):
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/c4af591cd7.jpg)
Затем склеиваю крышки и оставшиеся четыре широкие планки. Чтобы не помять острые кромки крышек, надо использовать прокладки из вспененных синтетических материалов:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/4b331c8c35.jpg)
Наконец-то, после тщательной обработки каждой детали наждачной бумагой, все четыре комплекта будущих рамок готовы. Деревянный конструктор какой-то получается:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/391ad4da5f.jpg)
Пора уже и собрать. Хотя бы одну рамочку. Порядок сборки у меня получился такой:
Закрепляю основание на ножки.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/20310c7435.jpg)
2. Выставляю стойки на основание.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/2949f2d042.jpg)
3. Вставляю оргстекло с фотографиями.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/76d9739c7e.jpg)
4. Надеваю крышку и вставляю в поперечные пазы узкие планки.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/5a63a3811d.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ecbc7c93cf.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/03a8f23aa7.jpg)
Примерка прошла удачно. Теперь надо все разобрать, и собрать заново, только с клеем. Покрытие лаком или маслом сильнее проявит красивейшую текстуру древесины. На фото это сложно передать, надо держать в руках перед глазами.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ecbc7c93cf.jpg)
И так мне она понравилась, что я записал некоторые ее параметры для изготовления. Недавно я на них наткнулся и стал разбираться.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/07339418d1.jpg)
Глядя на свои записи и каракули я понял, что в эту двухстороннюю рамку можно вставлять не три, а шесть фотографий.
Разобрался с «чертежами» компьютерным способом. В одной из графических программ подробно детализировал будущее произведение. Так очень удобно работать, когда все размеры, вплоть до мельчайших деталей, перед глазами. Вот часть из них:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ea54e62286.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/7b7373b997.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/e634a2262b.jpg)
В ходе повседневной работы в мастерской всегда остаются различные обрезки древесины, которые жалко выбрасывать:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/1f74979a89.jpg)
В данном случае я насобирал по углам бук, дуб, ясень и сосну. Очень хорошо, буду делать четыре рамки из разных пород древесины под размер фотографий 10 на 15 см. По новым электронным чертежам сделал детализацию в расчете на одну рамку:
Деталь
Размер, мм
Количество
Длинна
Ширина
Толщина
Стойки боковые
151
18
18
2
Стойки средние
151
18
16
2
Планки широкие
375
38
6
2
Планки узкие
364
10
4
4
Основание
362
25
6
1
Крышка
362
25
6
1
Ножки
48
57
12
2
Согласно таблицы, из наиболее толстых реек сделал заготовки стоек. Крайние стойки размером 151х18х18 мм, средние — 151х18х16 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/de5127cd7d.jpg)
Общая толщина двух листов оргстекла и двух фотографий составила 6,5 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/849bc257ef.jpg)
Соответственно, прямой фрезой диаметром 7 мм я сделал в стойках продольные пазы на глубину чуть больше 3 мм, а фрезой диаметром 4 мм — поперечные пазы на глубину 5,5 мм:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/39a08d1816.jpg)
Из наиболее тонких реек сделал планки узкие размером 364х10х4 мм:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/ee2e68c022.jpg)
Из наиболее подходящих реек и обрезков брусков сделал основание рамок размером 362х25х6 мм, заготовки для крышек размером 362х25х10 мм и заготовки для ножек размером 48х57х12 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/88ea86dbd2.jpg)
Далее самое сложное — сделать ровные скосы на крышках. Можно, наверно и вручную как-то, но мне помог станок и пара струбцин:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/56c5445b84.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/2576cba696.jpg)
Фаски на ножках снимаются соответствующей фрезой:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/d5b3c2ae34.jpg)
После «доведения до ума» (ручная обработка наждачной бумагой) крышек и ножек получаются такие детали:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/5ab1e871d0.jpg)
На широких планках по угольнику размечаю места, на которые будут крепиться стойки, и сверлю сквозные отверстия диаметром 4 мм:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/8bb002b6aa.jpg)
По краям основания и в ножках также сверлю отверстия, через которые они будут скреплены между собой:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/46ed5bb187.jpg)
Аналогичные отверстия сверлю в торцах стоек:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/3e4353bd51.jpg)
С помощью фрезы радиусом 1,5 мм делаю тоненькие круглые палочки диаметром 4 мм:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/f27eb2913a.jpg)
Из них получаются малюсенькие соединительные шканты длинной 11 мм. Торцы подрезаю острым резцом, чтобы удобней было их вставлять в отверстия:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/337717b63e.jpg)
Наступает момент частичной сборки будущей рамки. Сначала склеиваю четыре основания и четыре широкие планки (всего их восемь):
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/c4af591cd7.jpg)
Затем склеиваю крышки и оставшиеся четыре широкие планки. Чтобы не помять острые кромки крышек, надо использовать прокладки из вспененных синтетических материалов:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/4b331c8c35.jpg)
Наконец-то, после тщательной обработки каждой детали наждачной бумагой, все четыре комплекта будущих рамок готовы. Деревянный конструктор какой-то получается:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/391ad4da5f.jpg)
Пора уже и собрать. Хотя бы одну рамочку. Порядок сборки у меня получился такой:
Закрепляю основание на ножки.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/20310c7435.jpg)
2. Выставляю стойки на основание.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/2949f2d042.jpg)
3. Вставляю оргстекло с фотографиями.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/76d9739c7e.jpg)
4. Надеваю крышку и вставляю в поперечные пазы узкие планки.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/06/06/5a63a3811d.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/06/06/ecbc7c93cf.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/06/06/03a8f23aa7.jpg)
Примерка прошла удачно. Теперь надо все разобрать, и собрать заново, только с клеем. Покрытие лаком или маслом сильнее проявит красивейшую текстуру древесины. На фото это сложно передать, надо держать в руках перед глазами.
