Стол из блока цилиндров двигателя
Работа автора — стол из блока цилиндров двигателя. На это раз оказался блок цилиндров V8 от автомобиля AUDI A6 объемом 4,2 литра.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/2f534e9c45.jpg)
Понятно, что такие вещи в магазинах не продаются, но прошерстив недра интернета, нашел двигатель на разборе за адекватные деньги. Попросил ребят разобрать двигатель, так как мне нужен только блок цилиндров и четыре поршня.
Вот как все это выглядело в самом начале работы:
Блок цилиндров:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/bf372c2144.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/b5dd8df630.jpg)
Поршни:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/d03bd48414.jpg)
Как вы видите, блок и поршни в рабочем состоянии, то есть перед покраской их придется обработать пескоструйкой. И то, и другое (пескоструйная обработка и покраска) деляются в одном месте.
Первым делом мы сверлим отверстия в блоке для установки поршней и нарезаем резьбу для последующего крепления поршней к блоку. Отверстия в блоке уже были, причем на идеально ровном расстоянии под крепление, но недостаточной глубины. Эти отверстия мы немного углубляем (до 25мм) и нарезаем резьбу М10. Блок аллюминиевый, поэтому весть процесс несложный:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/318f7ebbf9.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/80ef695edc.jpg)

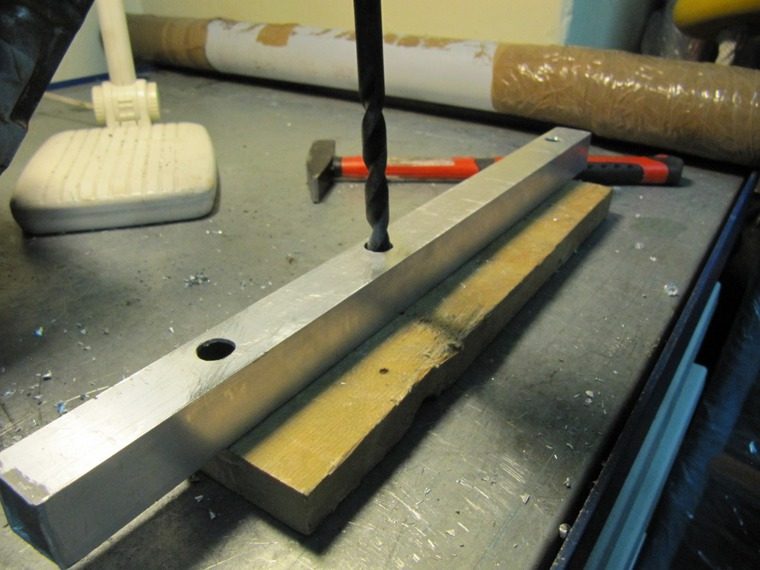

Затем подготавливаем профиль, к которому будут прикручены колеса нашего столика. Берем аллюминиевый профиль 25 на 25 мм, просверливаем в нем отверстия в местах будущего крепления к блоку:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/caa79e93ab.jpg)
Прикручиваем профиль к блоку:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/330f701c2d.jpg)

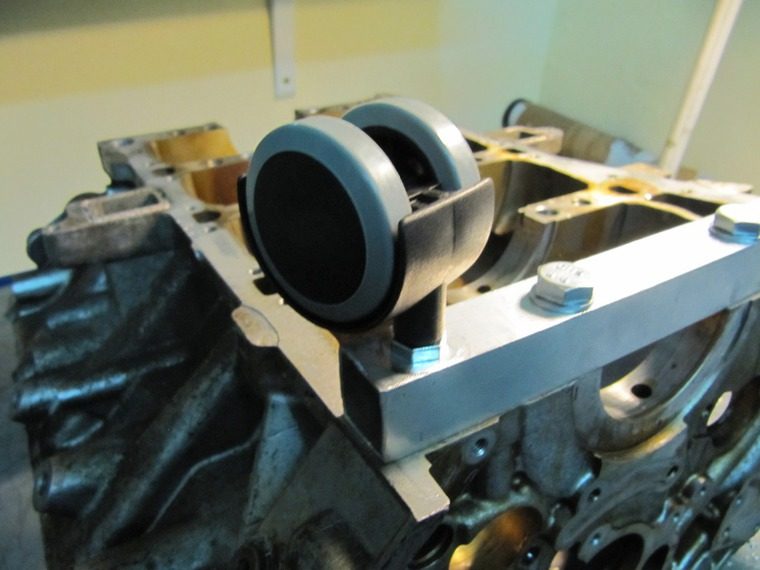

И устанавливаем колеса. Обычные колеса для мебели здесь не подойдут, так как блок по весу далеко не стул, поэтому купили колеса с нагрузкой до 50 кг. Прикручиваем их на профиль:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/f06f528243.jpg)
И с другой стороны:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/4354304d3a.jpg)
В итоге получаем четыре колеса:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/4470488057.jpg)
На данном этапе разбираем всю нашу конструкцию и отвозим ее для пескоструйной обработки и покраски. Пока наша работа чистится и красится, займемся вопросом крепления поршней к блоку. Для этого нам нужны шпильки, но не простые, а переходные. Дело в том, что отверстия в блоке у нас под болты М10 (мы нарезали резьбу), а отверстия в поршнях диаметром 6мм. Для этого я обратился к своему напарнику на работе, отец у него работает на заводе и может изготовить все что угодно. Я ему дал чертеж шпилек, которые хочу получить и через пару дней получил готовый результат — большое ему спасибо за это. Вот эти переходные шпильки с М10 на М6:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/50bbe403a4.jpg)
Далее мы красим болты под крепление профиля с колесами. Болты я не отдал в покраску, поскольку они очень маленькие для этого. Купил балончик оранжевой краски и покрасил им наши болты. Параллельно я делал еще часы, которые уже изготавливал раньше и выкладывал мастер-класс, поэтому акцентировать внимание на часах не буду, в конце просто покажу их на фото. Часы я красил вместе с болтами на работе. Спросите — почему в оранжевый цвет? Просто у нас фирменный логотип оранжевого и серого цветов, поэтому решил покрасить блок в оранжевый цвет, а поршни в серый. Итак, красим болты:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/040acc90d7.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/f0e6ff2663.jpg)
Вот и подошло время забирать наш блок и поршни из покраски. Вот что мы привезли на работу через 4 дня после того, как отдали в покраску, а именно, блок:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/ef7949cf4d.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/e28fa892a8.jpg)
И поршни:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/959ab322e1.jpg)
Начинаем опять все собирать назад, но уже в покрашенном виде. Прикручиваем профиль к блоку и колеса к профилю:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/8d2111cc3c.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/f369ef8a09.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/6c6be9a31d.jpg)
В итоге получаем вот что:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/50d54c9b0e.jpg)
Переворачиваем блок на колеса и у нас уже вырисовываются примерные очертания нашего будущего столика:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/0e755ea77c.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/81e737fd19.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/2752f7fb94.jpg)

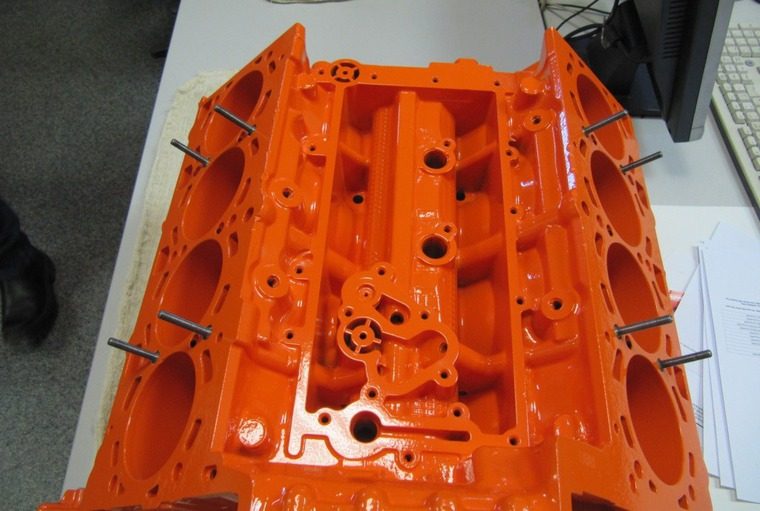

Далее вворачиваем шпильки в отверстия. Перед покраской во все нужные отверстия закручиваем болты, чтобы краска не попала в отверстия и не мешала закручиванию шпилек и болтов. Шпильки вворачиваются через две гайки, как показано ниже:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/63f57c4b9a.jpg)
Сначала вворачиваем с одной стороны 4 шпильки:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/8fcc51ecd1.jpg)
А затем и с другой еще 4 шпильки:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/8f4a44d4d9.jpg)

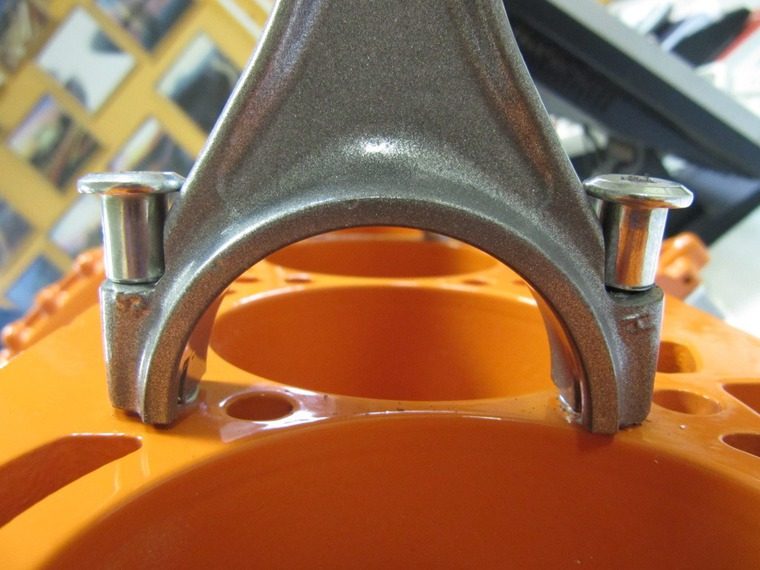

Далее устанавливаем поршни на наши шпильки. Гайки, как вы видите, здесь не простые. Обычные гайки с гранями не закрутились бы у нас, сами грани мешали бы закручивать гайку. Для этого есть специальные гайки без граней:
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/befc0ba4ff.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/3e7b830c6b.jpg)
Поршни встали на свое место — как будто здесь всегда стояли, жестко и крепко:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/438b19acaf.jpg)
Вот что мы имеем после крепления всех поршней:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/cbb955b327.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/10d82cbcbf.jpg)

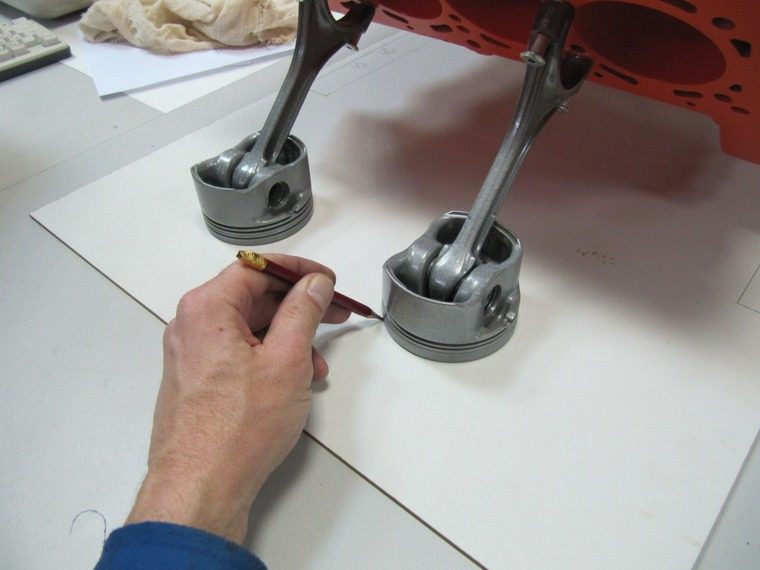

Наша работа практически готова, осталось самое главное — сделать стекло, основанием для которого будут наши поршни. Чтобы вырезать стекло, сначала из оргалита делаем шаблон. Размер стекла будет 780 мм на 500 мм. Переворачиваем наш стол и ставим поршнями на оргалит, обводим карандашом места поршней и отдаем данный макет в стекольную мастерскую:
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/6f4365a162.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/12563eb9c3.jpg)

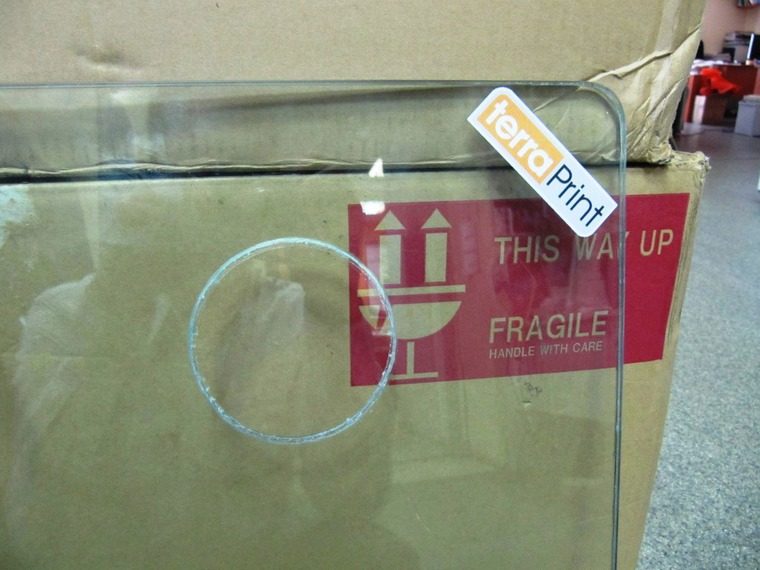

Изготовили стекло, которое состоит из двух частей — одна часть размером 780 мм на 500 мм, а вторая — такое же, но с вырезами под поршни. Триплексом соединяем их, шлифуем по краям, делаем УФ печать нашего логотипа по краям стекла и вот что получаем:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/68d44b93a3.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/d847d902c8.jpg)

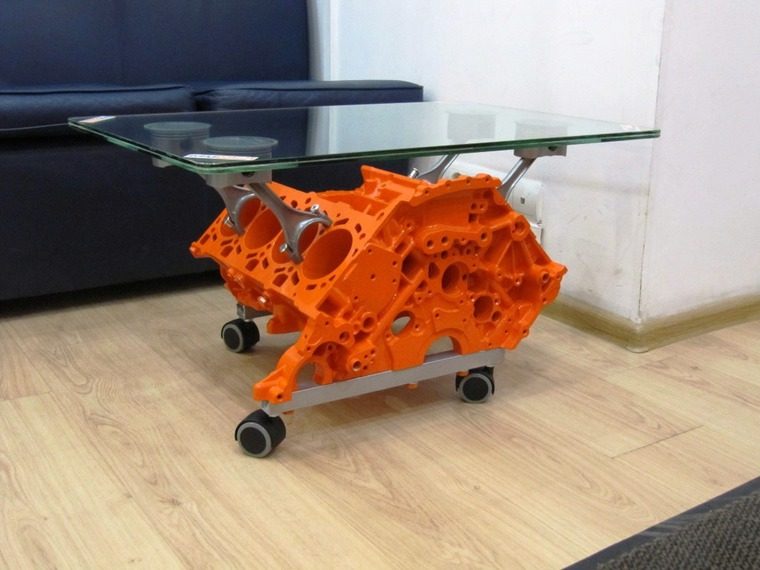

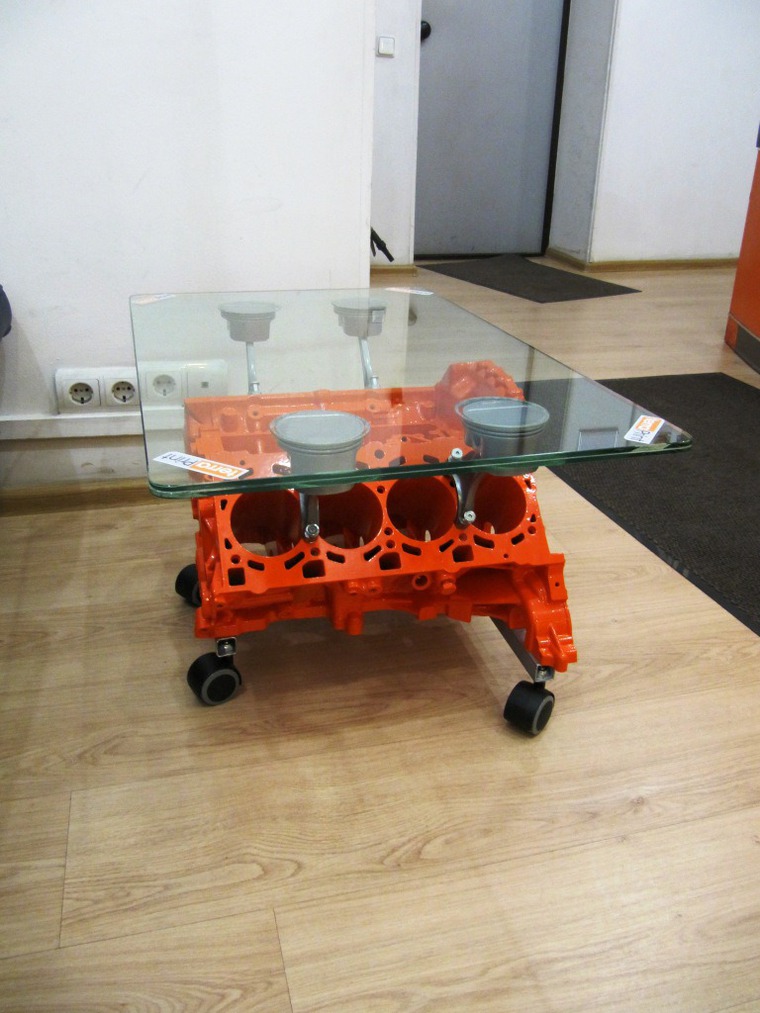

Наша работа готова. Посмотрите, что у нас получилось за месяц с небольшим работы:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/728c7c9b94.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/a78f79377e.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/39cc6120d2.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/f78bfb0f39.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/2f534e9c45.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2016/03/13/de03e6559a.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/1a38c04989.jpg)
![](https://image1.thematicnews.com/uploads/images/00/00/42/2016/03/13/16110d4b26.jpg)
А вот и часы:
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/173a300ef3.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2016/03/13/2f534e9c45.jpg)
