Автомобильный холодильник своими руками за 1000 рублей

Пока я занимался строительством загородного дома (автор) меня не покидало желание придумать как еще можно использовать экструзионный пенополистирол.
На сегодняшний день это один из самых эффективных утеплителей с огромным количеством плюсов и очень доступной ценой. Первым делом я осознал, что для поездок за продуктами в гипермаркет очень полезно иметь контейнер-термос, в котором можно безопасно перевозить замороженные продукты.
Для изготовления такого ящика потребовалось 160 рублей и полчаса свободного времени. Но я решил пойти дальше и доработать конструкцию для того, чтобы использовать её в качестве автономного холодильника. Приступим к изготовлению!


Итак, начнём с контейнера-термоса. Нам потребуется один лист пенополистирола с размерами 1200х600 мм, толщиной 50 мм, канцелярский нож и рулетка. Стоимость такого листа в любом строительном магазине — 160 рублей. Разрезаем лист по шаблону, берем монтажную пену и склеиваем вот такой контейнер.

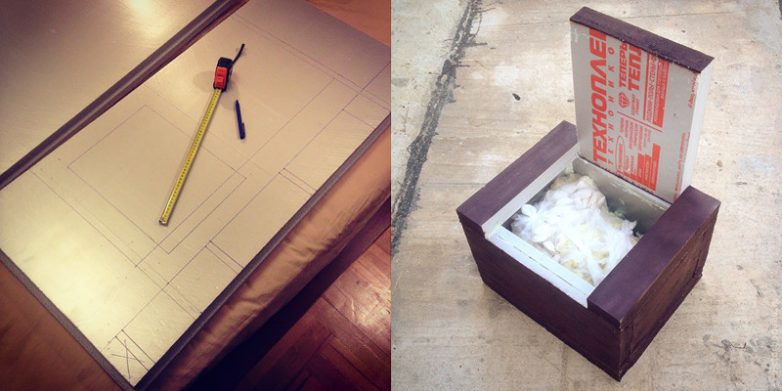

Вот схема разделки листа. У листа имеются бортики толщиной 20 мм, их нужно срезать со всех сторон, кроме нижней. Между собой листы склеиваются монтажной пеной. Технология проста. Наносите немного пены на место склеивания, ждете 1 минуту, плотно прижимаете листы друг к другу и далее в течение 5 минут вручную контролируете, чтобы они не сдвинулись из-за расширения пены. Главное не оставлять без присмотра. Лишним останется только небольшой кусочек пенополистирола, отмеченным серым цветом на схеме.


Обратите внимание на конструкцию крышки, один из больших листов со схемы сверху я разрезал на 3 части по месту при склейке, чтобы обеспечить плотную фиксацию. После этого ящик снаружи можно покрасить. Краска немного разъедает пенополистирол, поэтому лучше красить в два этапа. Получившаяся емкость весит 820 грамм и имеет невероятные показатели по теплопотерям. В такой ящик можно положить несколько килограмм замороженных продуктов и без проблем перевозить их в течение нескольких часов. Главное не смешивать замороженные и охлажденные продукты. Можно дополнить конструкцию аккумулятором холода.

А можно и доработать конструкцию, чтобы получить полноценный холодильник. Для этих целей мы будем использовать элемент Пельтье — термоэлектрический преобразователь, принцип действия которого основан на возникновении разности температур при протекании электрического тока. Именно такие элементы используют в серийных автомобильных холодильниках, а также автомобильных сиденьях с вентиляцией.

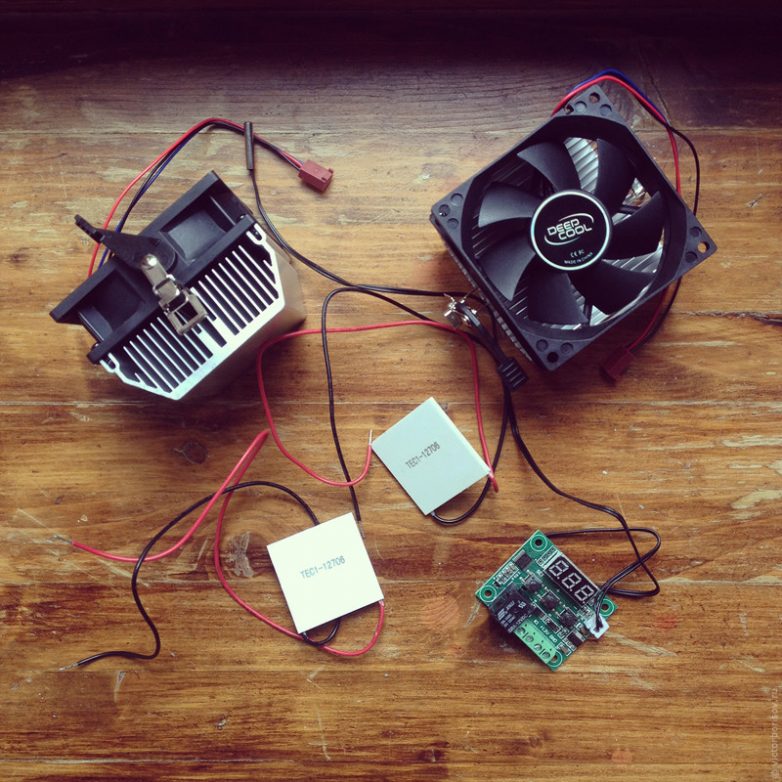

Стоимость одного элемента Пельте максимальной мощностью 60 вт на aliexpress — 130-150 рублей. Модель TEC1-12706. В процессе работы одна сторона элемента нагревается, другая — охлаждается. чтобы элемент не сгорел требуется интенсивно отводить тепло с горячей стороны. Для этого нам потребуется процессорный кулер с радиатором из компьютерого магазина, стоимостью 250 рублей. Для улучшения циркуляции воздуха внутри холодильной камеры и исключения обмерзания радиатора я решил установить вентиляторы с обеих сторон. Также нам пригодится терморегулятор с внешним термодатчиком и реле, стоимостью 170 рублей, которое позволит контролировать заданную температуру внутри контейнера. Ну и провод удлинитель с разъемом для автомобильного прикуривавтеля за 100 рублей.

Итак, приступаем к сборке.

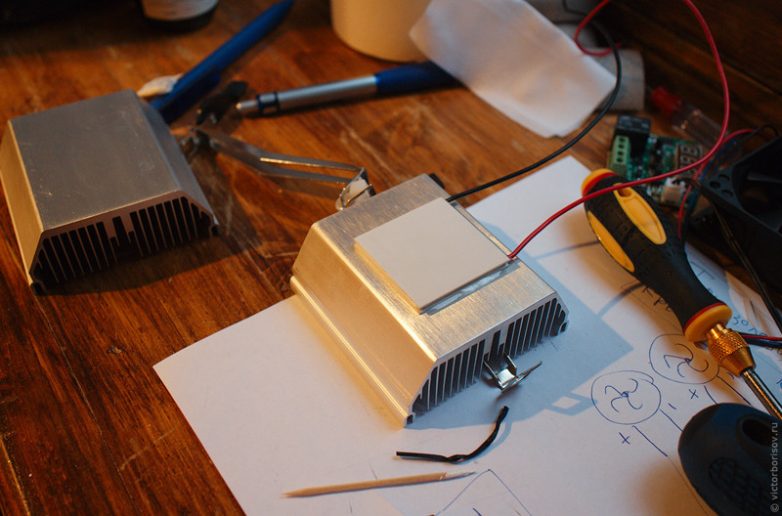

Элемент Пельтье с использованием термопасты (идет в комплекте с кулером) устанавливаем между двумя алюминиевыми радиаторами. Здесь стоит отметить, что можно повысить температурный градиент установки, если сделать сборку последовательно установленных 2 или 3 элементов Пельтье. Таким образом, чтобы один элемент Пельтье охлаждал другой. В таком варианте в контейнере реально получить отрицательную температуру до -18 градусов по Цельсию. По периметру между элементом прокладываем кусочек вспененной теплоизоляции.

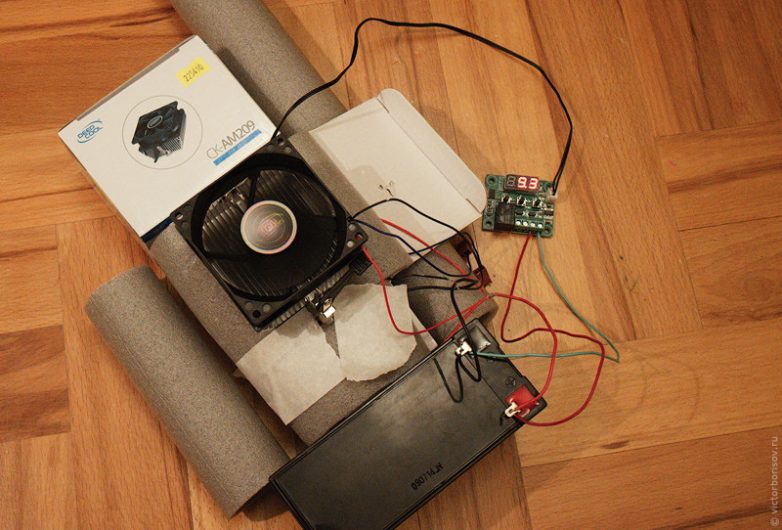

Между собой радиаторы соединяем штатными пластинами крепления к материнской плате, соединив их с помощью пластиковых хомутов. Это позволяет также термически изолировать друг от друга холодную и горячую сторону. Пробный запуск установки. Чем интенсивнее мы будем охлаждать горячую сторону, тем ниже будет температура на холодной стороне. Здесь вентиляторы направлены на приток воздуха на радиаторы, это менее эффективно, чем если их перевернуть на выдув. В импровизированной коробке удалось добиться температуры -3 градуса, при температуре окружающей среды +26. На фото хорошо видна модель кулеров, их преимущество в большой площади опорной площадки радиаторов. А в качестве теплоизоляционной прокладки я использовал кусочек от теплоизоляции для круглых труб.

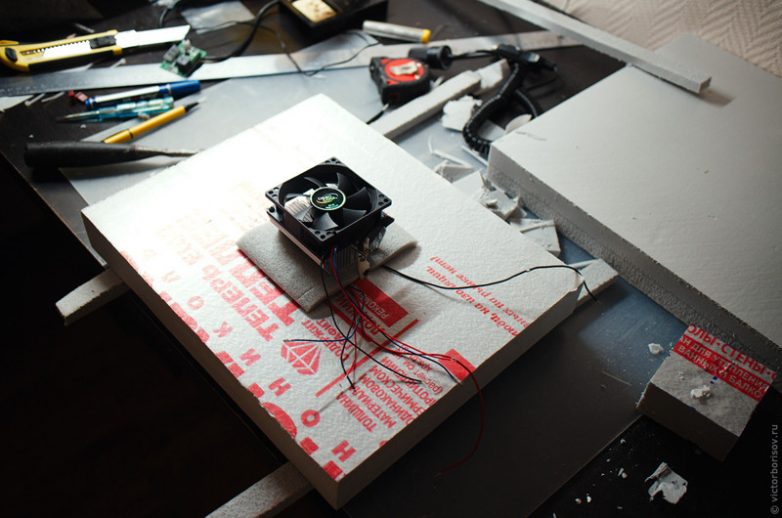

Теперь займемся интеграцией термоэлектрического преобразователя в новую крышку для контейнера. Для удобства размещения всей конструкции увеличим толщину крышки до 100 мм (2 листа пенополистирола). На этой фото хорошо видно прокладку по периметру между двумя радиаторами.

Художественная резка по пенополистиролу и обработка наждачной бумагой. Снова красим. После покраски внешняя оболочка пенополистирола становится прочнее.

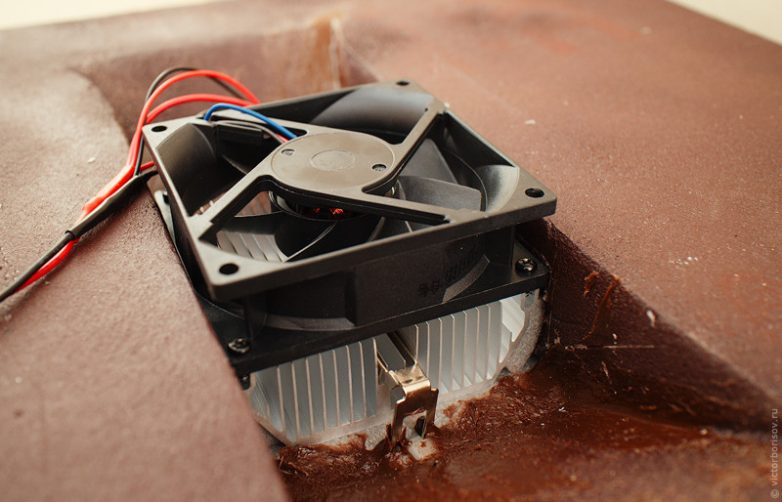

Швы промазываем герметиком, оба вентилятора переворачиваем на выдув. Из потенциальных доработок — возможно стоит снизить скорость вентилятора на холодной стороне (сейчас оба вентилятора работают с максимальной скоростью).

Рядом на корпусе устанавливаем плату терморегулятора и фиксируем провод питания таким незатейливым способом. Сначала прижимаем пластиной с помощью саморезов, затем фиксируем герметиком.

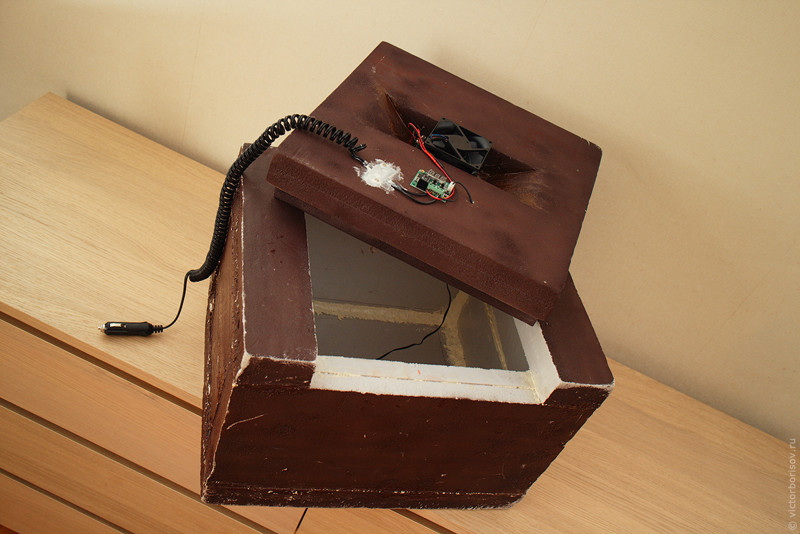

Контейнер в сборе. Вес контейнера без крышки — 800 грамм, столько же весит крышка с термоэлектрическим преобразователем в сборе. Общие расходы — 1000 рублей и пара часов времени. Испытания с охлажденными продуктами в багажнике автомобиля показали способность системы поддерживать температуру на дне (!) контейнера в пределах +5 градусов Цельсия, при температуре окружающей среды +29 градусов (да, в багажнике гораздо теплее, даже при работе кондиционера) и потреблении тока — 3 Ампера. Мне кажется, это отличный результат.

Следующий контейнер планирую сделать из 3 последовательно установленных элементов Пельтье, чтобы получить полноценную морозильную камеру.
