Токарный станок по дереву
Когда хочется сделать что-то красивое, хочется применить какие-либо технологии для облегчения этого. Именно в этой статье я расскажу, как сделать токарный станок по дереву (аквтор), с помощью которого можно воплотить свои творческие идеи в жизнь.
Чтобы сделать токарный станок своими руками нам понадобится:
• Доска, в моем случае толщиной около 5 см, длиной 30 см, а ширина 15 см
• Паркет, вполне хватит двух штук.
• Инструменты, такие как ножовка, шуруповерт или отвертка, наждачка, шурупы, хватит порядка 10 штук длиной 45 мм, ручной лобзик.
• Алюминиевые пластинки.
• Дюпель строительный.
• Вал с любого кассетного магнитофона.
• Электродвигатель, я использовал с видика.
• Толстая спица от велосипеда или шампур в виде спицы.
• Болт с гайкой.
Перед сборкой соберемся с силами и приступим. И вот все детали собраны, приступаем к самому интересному, собираем станок. Понадобиться доска довольно тяжелая, чтобы станок имел хорошую прочную станину, подходящий брусок я нашел у себя в гараже, сделан он из склеенных кусочков дуба, с виду похож на паркет.

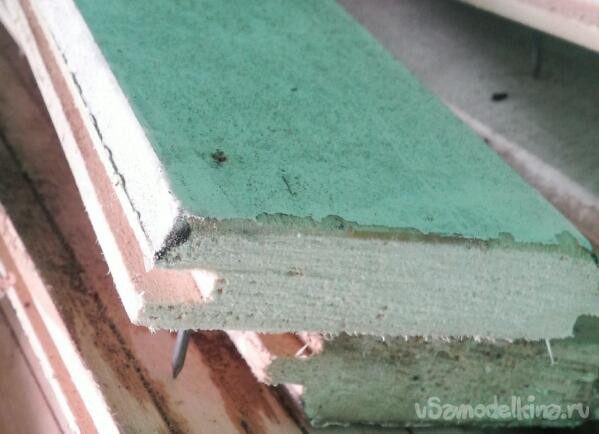

На бруске замеряем максимально нужную длину для заготовки и отпиливаем такой длины две половины паркета, одна должна быть с внутренним пазом, а другая с наружным.
Сначала прикрутим одну из них, не важно какая будет первая.
После этого надо поставить к ней в паз целую паркетину, и после этого прикручиваем вторую половину паркета так, чтобы целая паркетина свободно перемещалась вперед и назад на пазах, это будет наша задняя бабка станка.

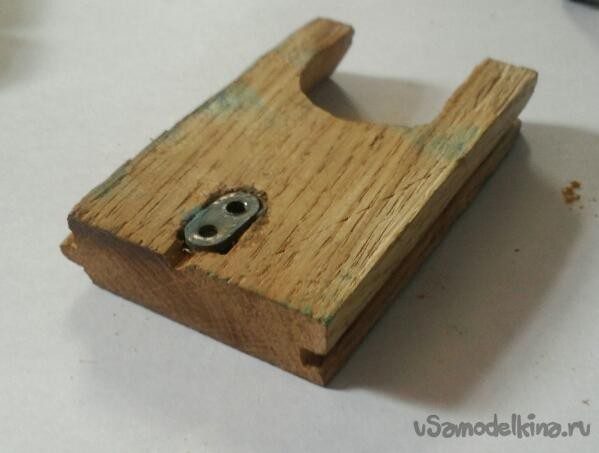

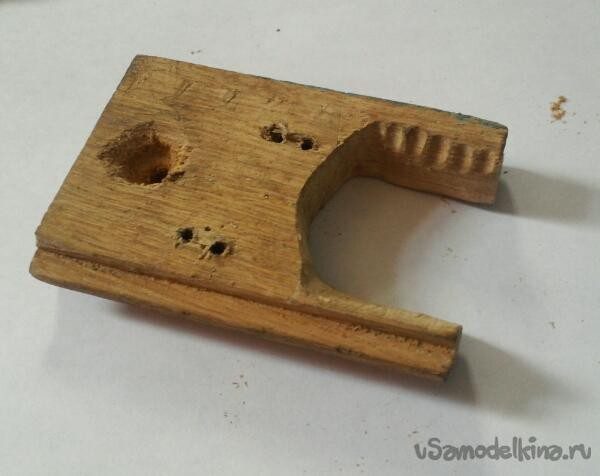

Приступим к выпиливанию задней бабки, хватит маленького кусочка паркета длиной 10 см, на ней нужно выпилить лобзиком половину верхнего края, как на фото.
Снизу сверлим отверстие для гайки, после приклеиваем ее на это место, а сверху нее будет болт, он и будет фиксировать заднюю бабку.

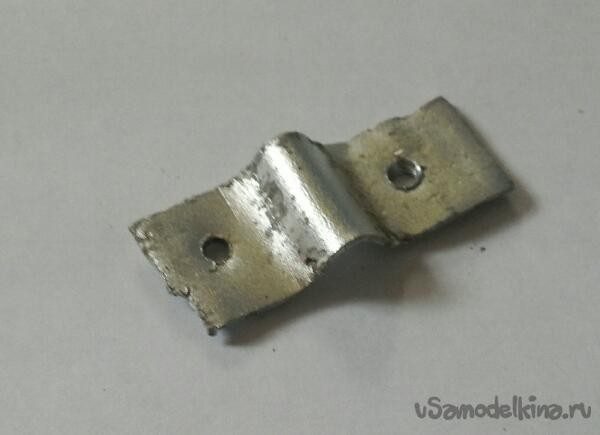

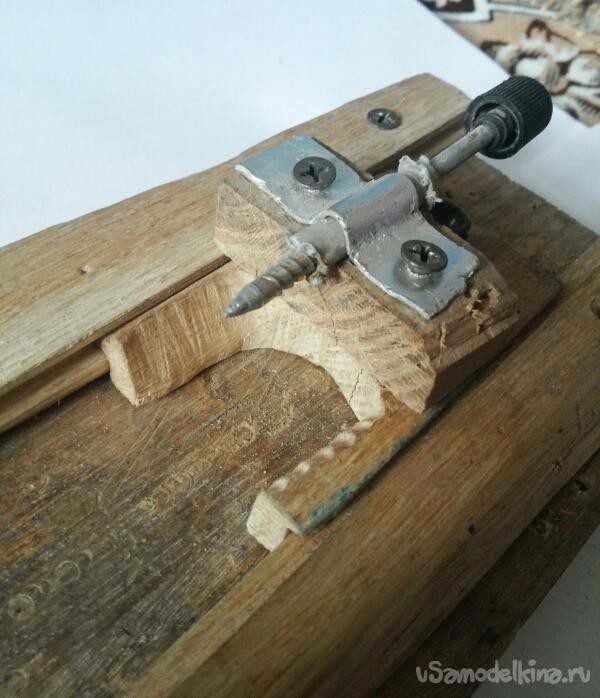

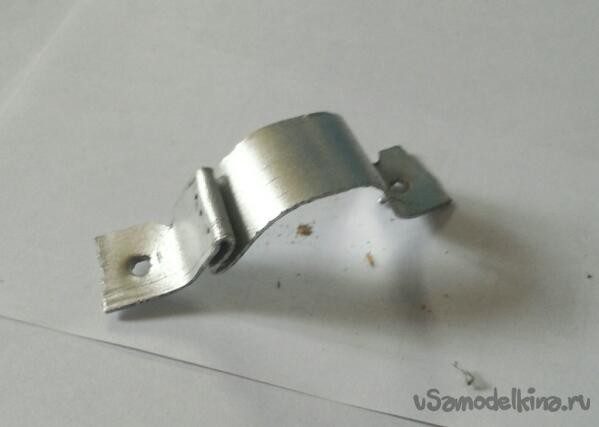

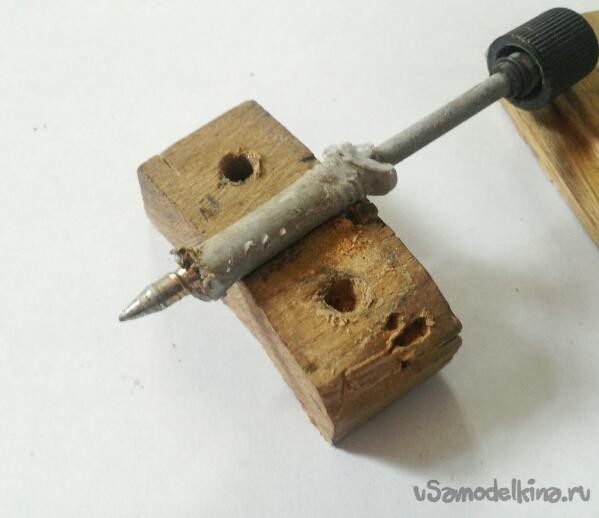

едующий шаг, установка дюпеля на задней бабке, через небольшую проставку из дерева крепим его с помощью пластины алюминия на два шурупа, на фото все хорошо показано.

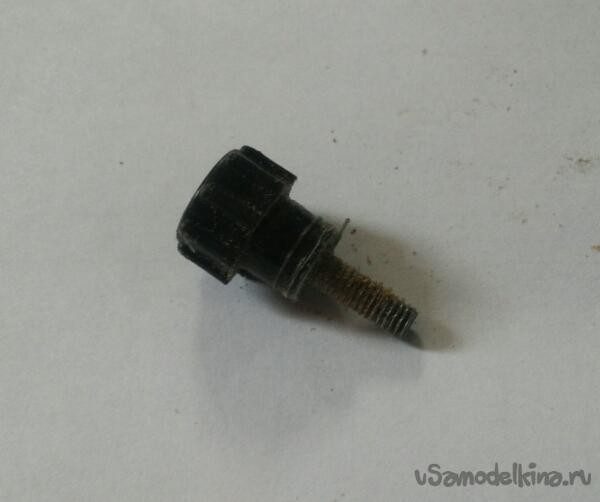

Для дюпеля лучше придумать какую-нибудь ручку. Например с громкости магнитофона.

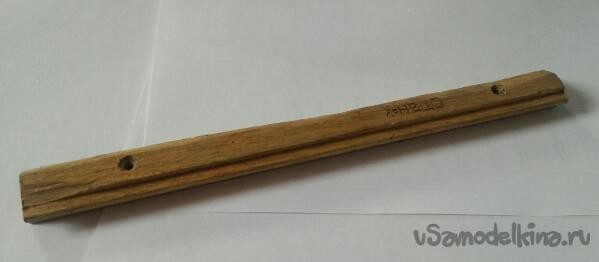

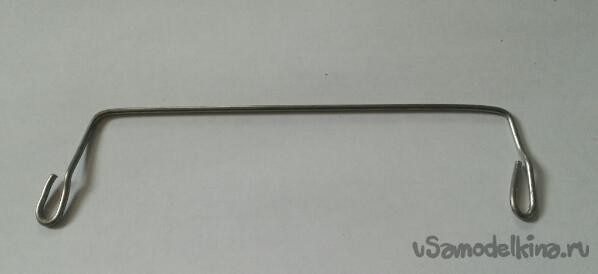

Проверяем, задняя бабка хорошая перемещается и фиксируется на пазах. Для того чтобы резак держался крепко, делаем для него опору, необходимо из спицы или шампуры такой же формы сделать подставку для ножа при работе, выглядит она так, крепим на два шурупа.

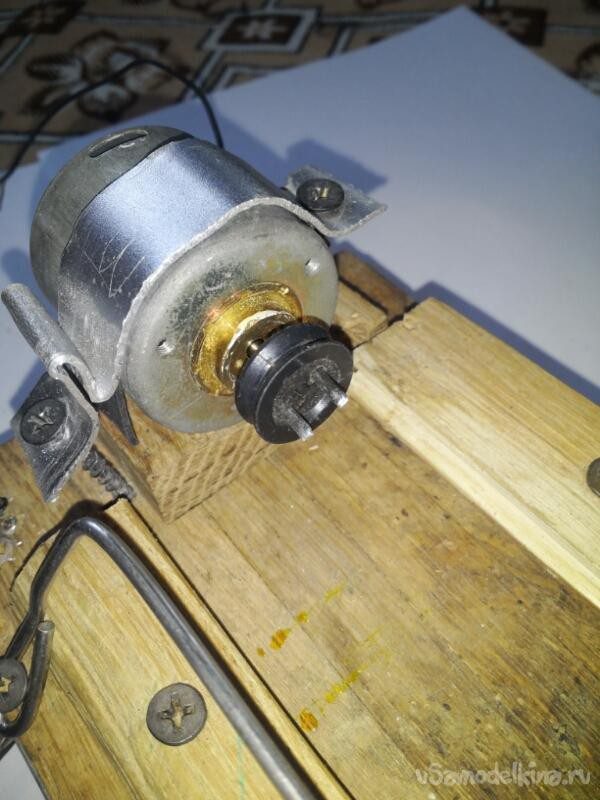

После задней бабки переходим к передней бабке. Через такую же толщиной проставку ставим двигатель, лучше найти 12 вольтовый, чтобы запитать его от блока компьютера, который сейчас найдется у почти каждого радиолюбителя илисамоделкина, этот двигатель закрепляем пластинкой алюминия на два шурупа.
До того как крепко затянуть шурупы, нужно подложить под него кусочек камеры с обеих сторон, чтобы не было вибраций, также камера будет способствовать хорошим уплотнителем и двигатель никуда не уедет, после нужно отцентровать вал двигателя с дюпелем задней бабки, а затем уже затягиваем шурупы.
Двигатель установлен, теперь нужно сделать вал, для того чтобы закрепить потом на ней любую нужную заготовку, заготовки как правило из дерева, поэтому можно и сделать вал из пластика, его я снял из сломанного магнитофона, отверстие как раз подошло к двигателю, если же у вас вал двигателя не совпадает с валом передней бабки, то его можно закрепить на термоклей, после отцентровав вал, в моем случае все нормально.
Затем откусив плоскогубцами два кусочка спицы, нагрел их на газовой плите, делаем это осторожно, держа две спицы в плоскогубцах, не давая остыть нашим креплениям-штырькам вплавливаем их в вал, даем время остыть, получилось неплохо, заготовка будет уверенно держаться на валу.
Заготовка ставиться настукиванием на эти два штырька, после того как заготовка скрыла эти штырьки можно подгонять заднюю бабку, ее так же необходимо зафиксировать затяжным болтом.

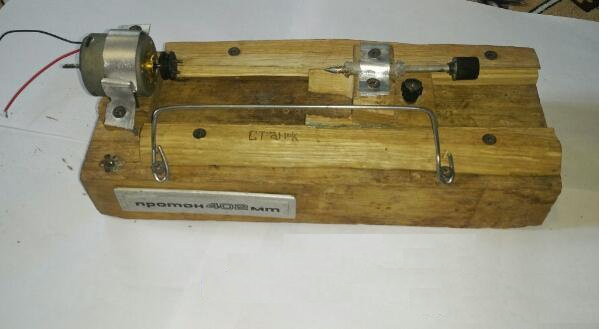

Конструкция станка по дереву получилась не такой и сложной, в то время как подобные магазинные устройства стоят больших денег, в нашем же случае при минимуме затрат, станок обретает полную работоспособность при наличии блока питания, я использовал компьютерный, его мощности хватает с головой. В завершении обработанная на станке заготовка, выглядит она довольно хорошо и по-своему оригинально, мною на этом станке было сделано пару вешалок.
