На днях товарищ притащил на работу три «интересные» лампы…

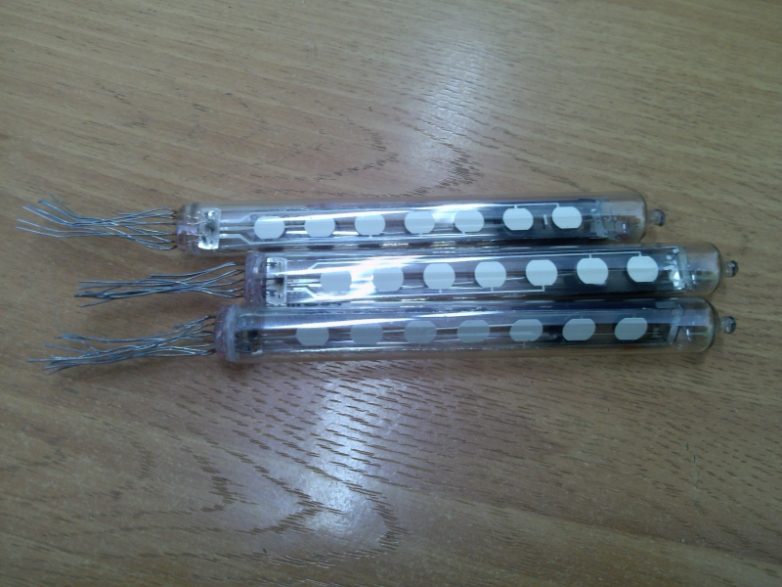

Со словами: «Смотри, чё у меня есть» из сумки были извлечены три лампы 1984 года «постройки». Вот те самые «виновники торжества».
После недолгих раздумий было принято решение сделать ночник. Делать решили из подручных материалов и имеющимся инструментов. Для каркаса был найден фольгированный текстолит для изготовления печатных плат. Типа в стиле стим-панка ночник будет.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/126d4e7346.jpg)
Далее размечаем и нарезаем заготовки будущего корпуса.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/5dff87ed79.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/2acfb21387.jpg)

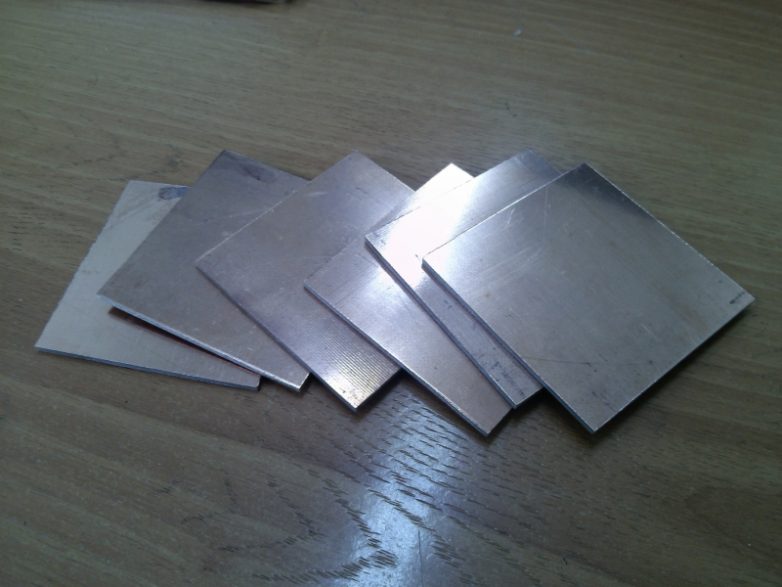

Получившиеся заготовки, которые мы намыли в раковине, в столовой, с содой, с жёсткой мочалкой и любовью, выраженной в усиленном оттирании.
В голове уже есть представление, как будет выглядеть ночник, поэтому заранее нашли материал для защиты ламп. Если не путаю то это алюминиевые электроды.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/d2d5a2b651.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/6450e6e189.jpg)

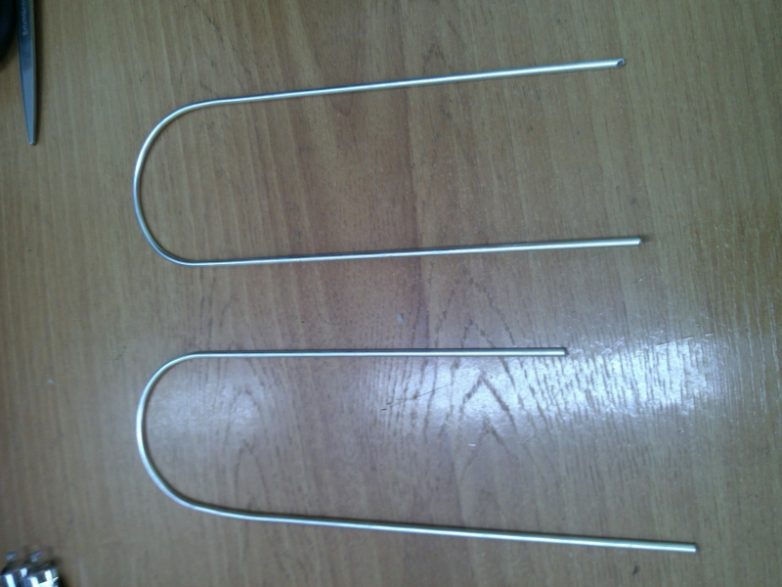

Из них «сложнейшим» методом загибания вокруг трубы делаем две заготовки для защиты.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/7f6d664b31.jpg)

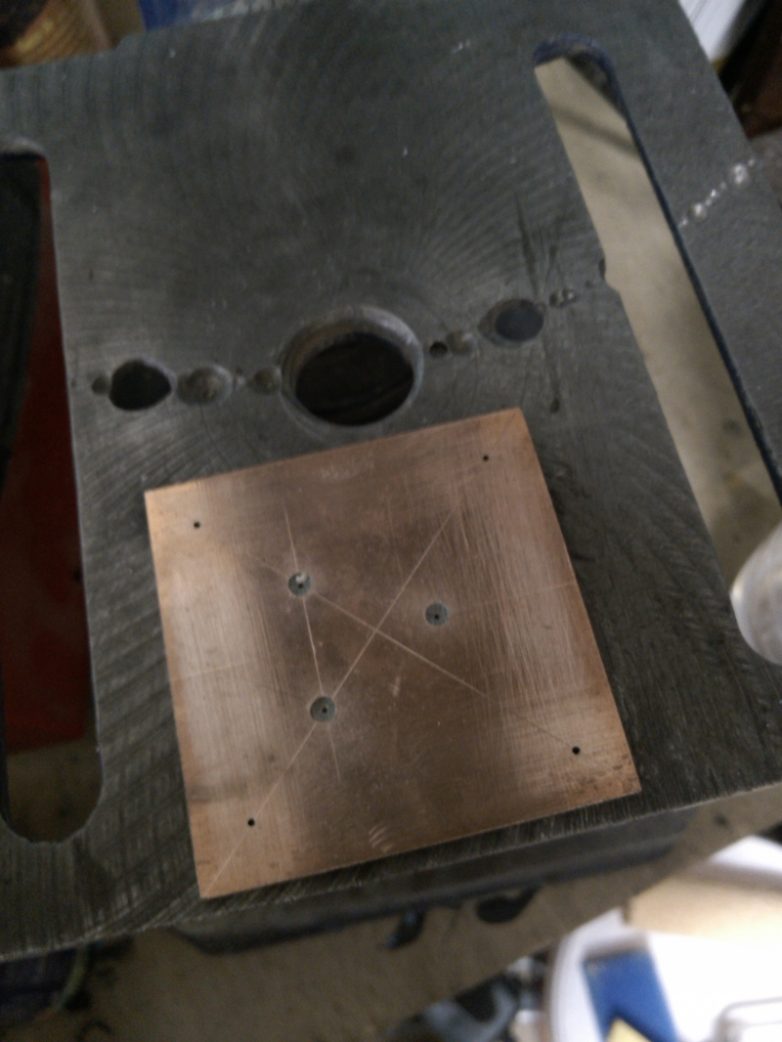

Размечаем отверстия для ламп и защиты.
В ходе сверления портим одну заготовку а также получаем небольшой удар по пальцу (заготовка застряла на сверле, выскочила из рук и ударила по пальцу, ну правильно на… зажимы, я руками подержу чтоб слой меди не поцарапать, я ж его тёр, чтоб как у кота я… блестели).
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/fb110835bd.jpg)
Получаем нужную заготовку.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/61762435f4.jpg)
Заранее до крепления ламп примеряем и оцениваем как будет держаться смотреться защита.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/a520222abc.jpg)
Первая испорченная заготовка пригодилась и облегчила процесс крепления ламп.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/66d423261c.jpg)
Лампы крепим с помощью термопистолета
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/dec8324a97.jpg)

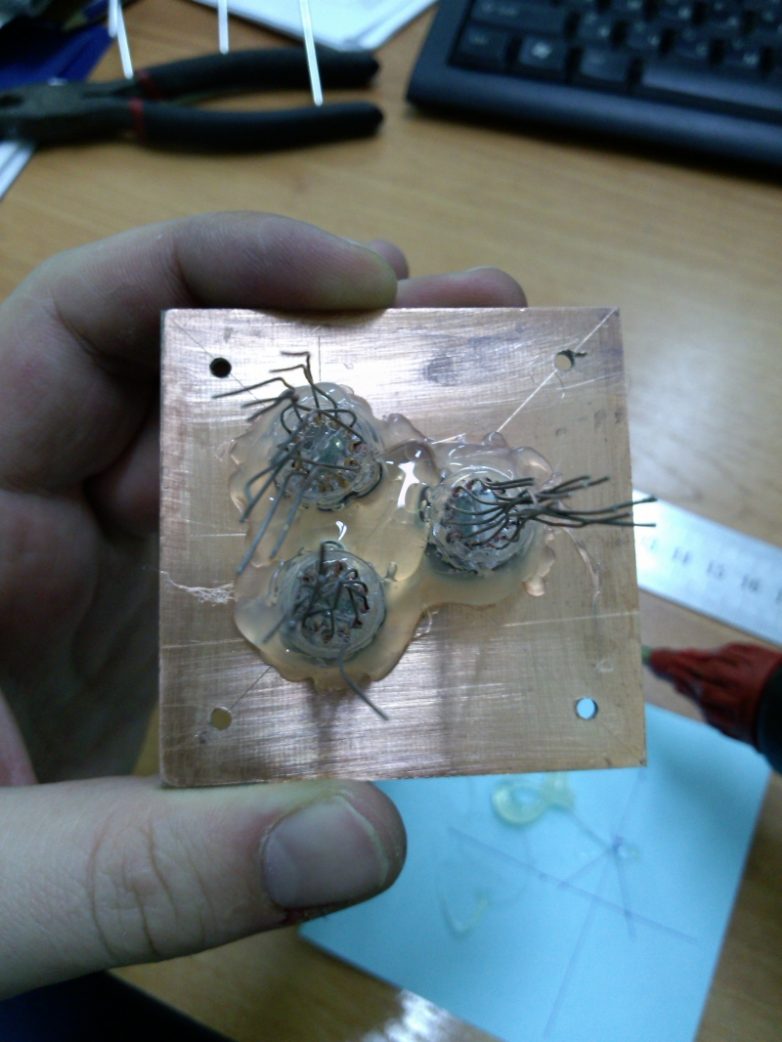

Получаем вот такую штуку
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/996ee52796.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/62075f6b48.jpg)
Далее крепим защиту. Вставляем в отверстия концы, загибаем, лишнее откусываем кусачками и для надёжности тоже заливаем термоклеем. Извиняюсь фото не сделал.

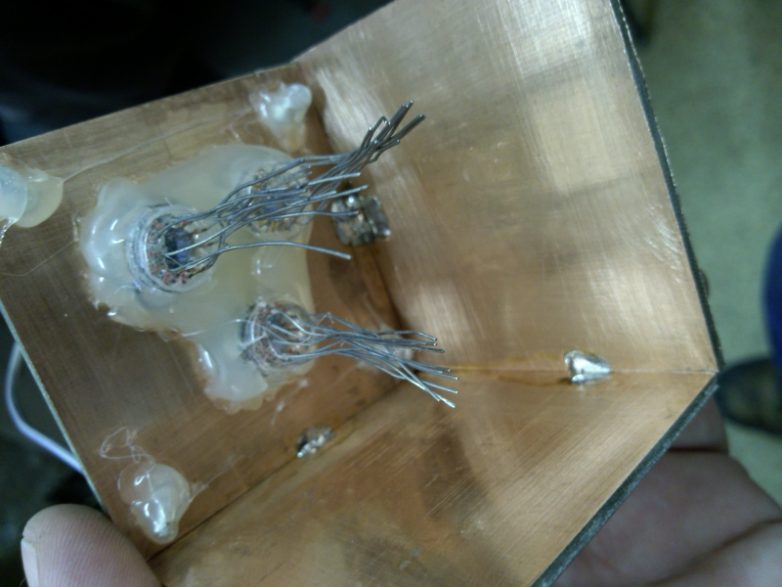

Пробуем скрепить корпус, чтоб посмотреть, что получиться. В дело идет паяльник.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/6df5a73684.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/0353fb5b25.jpg)

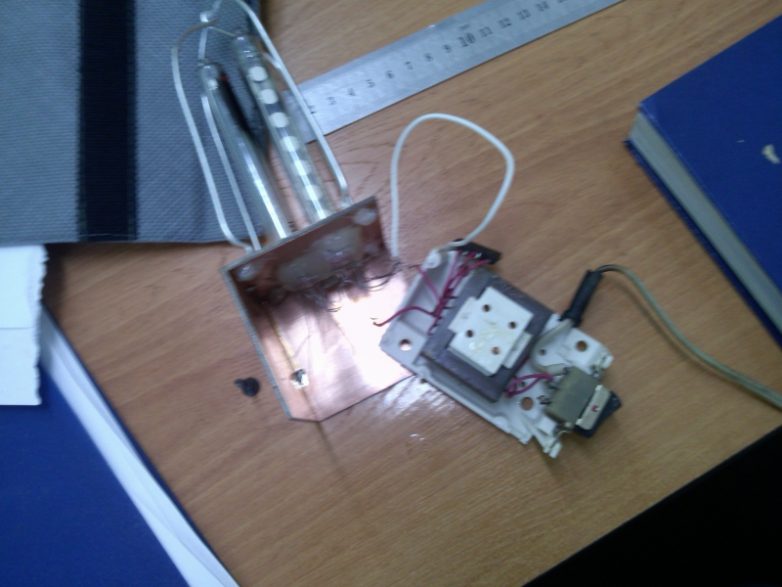

Тестим на работоспособность. В этом нам помог своими деталями старый советский калькулятор.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/61fd9a1e4c.jpg)
Сверлим ещё одну пластинку (опыт уже имеем) и крепим тумблер.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/d1c2d21ae2.jpg)

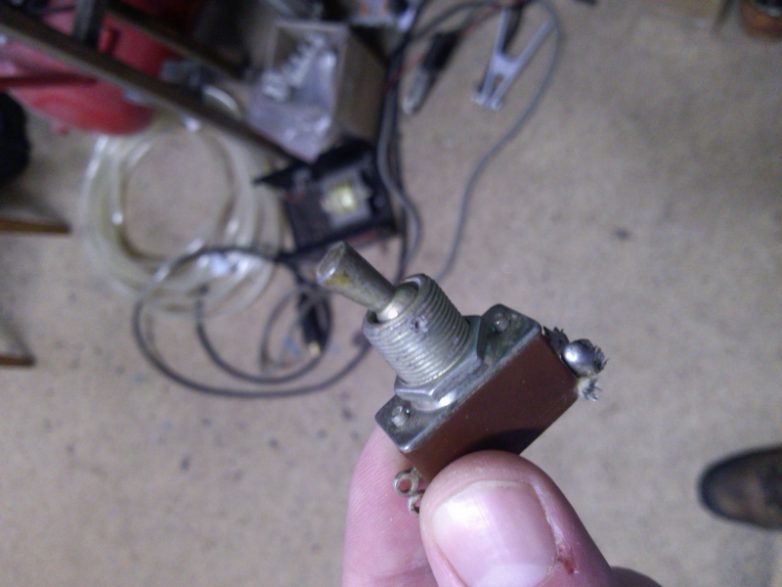

От этого «донора» нам нужна только малая часть для входа сетевого провода в корпус.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/574bff90d0.jpg)

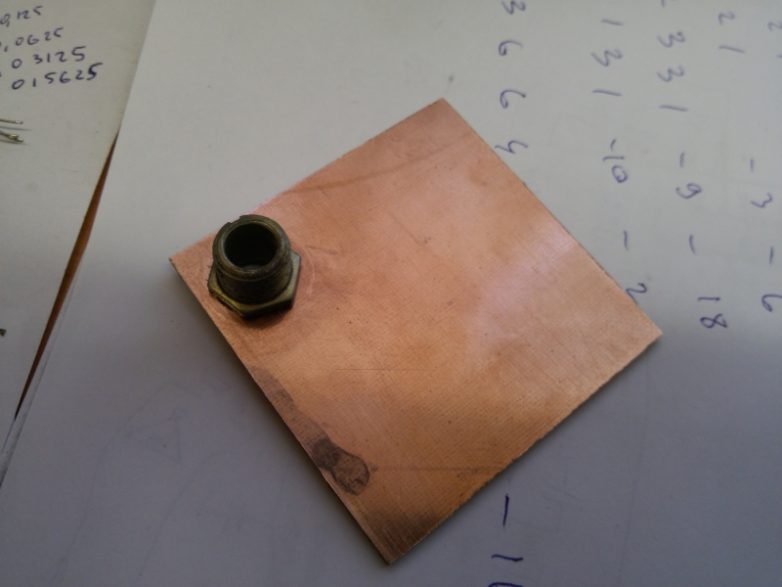

Сверлим ещё одну пластину (опыт уже внеземных масштабов) и крепим остатки тумблера.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/a155a814d5.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/0e63011ef8.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/dcee7c07bc.jpg)
Сетевой провод крепим внутри отверстия нашим любимым термоклеем.
Начинаем сборку корпуса и пайку внутренностей.
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/d108d546a0.jpg)

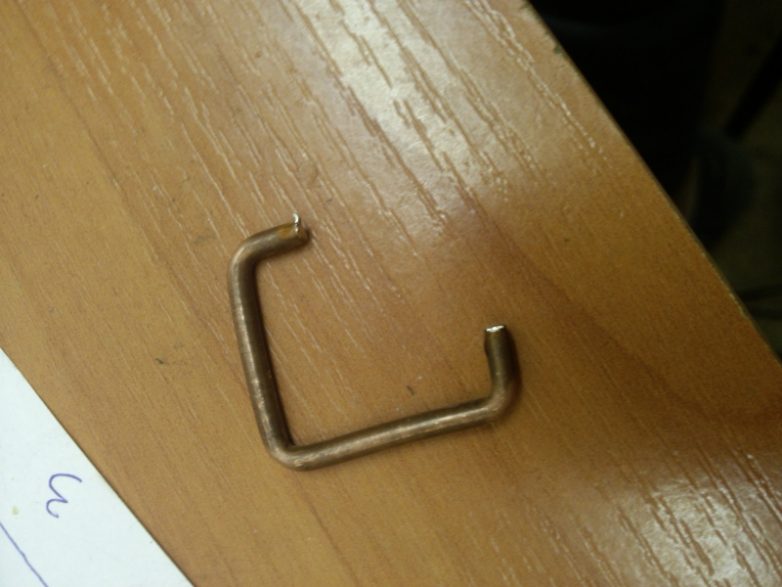

На ходу придумываем декоративные элементы корпуса, стим-панк как-никак. Как пластинки уже не трём-не охота.
![](https://image1.thematicnews.com/uploads/images/00/00/42/2015/01/31/f32fabe186.jpg)
Полного фотографирования процесса нет но на выходе получаем следующее.
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/18108f9c10.jpg)
![](https://image7.thematicnews.com/uploads/images/00/00/42/2015/01/31/e2f1f23e9c.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/8613b08074.jpg)
![](https://image2.thematicnews.com/uploads/images/00/00/42/2015/01/31/d79e174978.jpg)
По окончании столкнулся с проблемой, не могу найти шестерёнки для декорирования корпуса. Хотел взять из старого механического будильника, но как оказалось будильника то уже и не найти. Поэтому процесс изготовления пока завис на представленном выше этапе.
