Диван-книжка своими руками

Производство мягкой мебели — трудоемкий процесс, который требует внимания и аккуратности. Тем ни менее, многие предметы обстановки, при желании, можно изготовить самостоятельно. Расскажу, как сделать диван-книжку своими руками.
Это очень популярная модель дивана, компактная и удобная в эксплуатации.


Общие размеры готового дивана-книжки
в собранном состоянии 1,00×2,20 м;
в разложенном состоянии 1,4×2,20 м;
Материалы для изготовления дивана-книжки
Поролон 25 плотности следующих размеров: 2000×1400×60 (1 лист), 2000×1600×40 (1 лист), 2000×1600×20 (1 лист);
Ткань 6 м/п шириной 1,4 м;
Механизм трансформации для дивана книжка (1 комплект);
Деревянные ламели и держатели 32 и 64 шт. соответственно;
Флизелин 4 м/п; Ножки пластиковые (4 шт.);
ДВП 1,7×2,75 толщиной 3,2мм (1 лист);
Болты мебельные 8×120 (4 шт.);
Болты мебельные 6×40 (4 шт.);
Болты мебельные 6×70 (8 шт.);
Гайка 8 (4 шт.);
Гайка 6 (12 шт.);
Гвозди 70 (20 шт.);
Гвозди 100 (40 шт.);
Саморезы 89Д (20 шт.);
Саморезы 51Д (16 шт.);
Скобы 10мм (1000 шт.);
Скобы 16мм (300 шт.);
Клей для поролона;
Брус: 40×60×1890 (2 шт.); 40×60×1790 (2 шт.); 40×60×530 (6 шт.); 40×50×330 (4 шт.); 50×50×200 (4 шт.);
Доска 25мм толщиной: 1900×200 (2 шт.); 800×200 (2 шт.); 800×50 (2 шт.); 1000×50 (12 шт.);
Инструмент для изготовления дивана-книжки
Рулетка;
Пила;
Угольник;
Карандаш;
Молоток;
Шуруповерт;
Дрель электрическая;
Набор сверл;
Набор гаечных ключей;
Степлер.
Как сделать диван-книжку своими руками
Чтобы создать диван-книжку, прежде всего, надо сделать деревянные каркасы: сидение, спинку, ящик для белья и подлокотники.
Начнем с самого простого — с ящика для белья. Для этого нам понадобиться:
2 доски толщиной 25 мм (40 мм толщиной или фанера 20 мм), длиной 1900 мм и шириной 200 мм;
2 доски длиной 800 мм и шириной 200 мм;
2 доски 25 мм 50мм шириной и 800 мм длиной;
4 бруса 40×50 (50×50) длиной 200 мм.
Собираем ящик для белья, как показано на фотографии.


Далее усиливаем конструкцию ящика двумя поперечными рейками. После чего ко дну ящика прибиваем ДВП размером 1800×800 мм.


Когда ящик для белья готов, переходим к сборке сидения и спинки. Размеры могут отличаться по ширине, но я рекомендую подбирать их таким образом, чтобы спальное место в разложенном виде получилось максимально просторным.

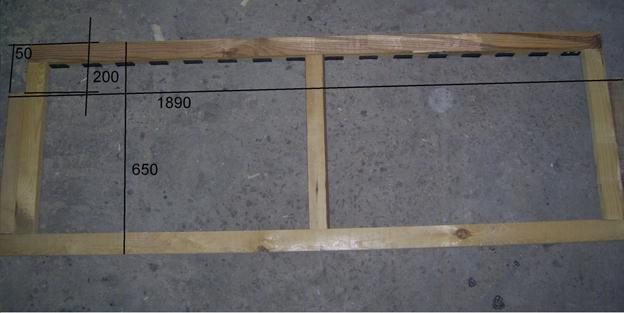

Собираем два одинаковых каркаса с размерами 1890×650 мм из бруса 40×60 мм с помощью гвоздей и саморезов. Перед тем как забивать гвозди, рассверливаем отверстие дрелью со сверлом 3 мм. Чтобы каркас из бруса со временем не разошелся, после того как забили гвозди, на стыках вкручиваем саморезы 89Д. Для того, чтобы вкрутить саморезы, рассверливаем для них отверстие сначала сверлом 3мм, а потом сверлом 8мм на глубину 10 мм.

После того как собрали два каркаса, прибиваем на них деревянные ламели, которые и будут поддерживать матрас дивана.

Теперь можно перейти к изготовлению подлокотников. Для этого нам потребуется доска из ДСП толщиной 25 мм, шириной 50 мм и длиной до 1 м. Выпиливаем из ДВП стенки для подлокотников: два левых и два правых с размерами, как указано на фотографии.

После того как выпилили ножовкой по дереву контуры подлокотников из ДВП, сбиваем для них деревянный каркас.
Обратите внимание на то, что деревянный каркас по длине должен быть на 20 мм короче, чем ДВП!

Делаем отверстия в каркасе, как показано на фотографии, используя сверло 8,5 мм, и вставляем в них болты 8×120 мм.
Зашиваем вторую сторону подлокотника.
На ящике для белья с двух сторон делаем отверстия сверлом 10 мм.

После того как закончили сборку каркасов, соединяем все части дивана в единое целое. Устанавливаем специальные механизмы трансформации для дивана-книжки, которые легко можно приобрести в любом магазине фурнитуры для мягкой мебели. Установить их следует таким образом, чтобы между сидением и спинкой в разложенном виде был промежуток 10 мм, а в сложенном виде сиденье не выступало за подлокотники.

Диван в собранном виде.

По желанию конструкцию сиденья и спинки можно усилить с помощью деревянных реек.
Теперь обшиваем каркас поролоном.
На ламели прибиваем флизелин. Сверху кладем поролон 60 мм толщиной. Вырезаем кусочки поролона размером 50×95 мм под механизм, для того, чтоб лист поролона свободно лег на каркас.

На край сиденья, поверх уже существующей обивки, приклеиваем еще одну полосу поролона 20 мм толщиной и 200 мм шириной, для того чтоб получился мягкий валик по краю дивана.

После этого сверху клеим поролон 40 мм толщиной, а край загибаем под сидение. То же самое проделываем со спинкой дивана, и натягиваем на них предварительно сшитые диванные чехлы.

Настало время заняться подлокотниками.

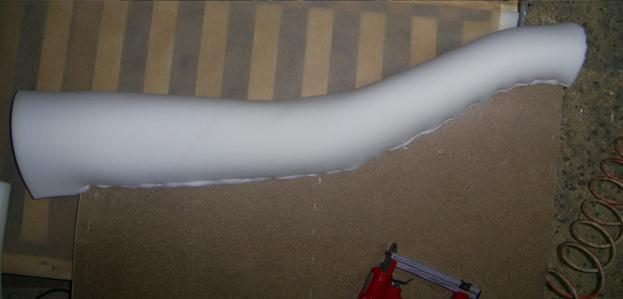

Делаем на подлокотнике валик из поролона 40 мм толщиной. Вначале подлокотника поролон должен иметь ширину около 150 мм, а к середине уменьшается до 50 мм и до конца остается без изменений.

Сверху на подлокотнике прибиваем поролон толщиной 20 мм и загибаем его на валик из поролона. Лишнее обрезаем.

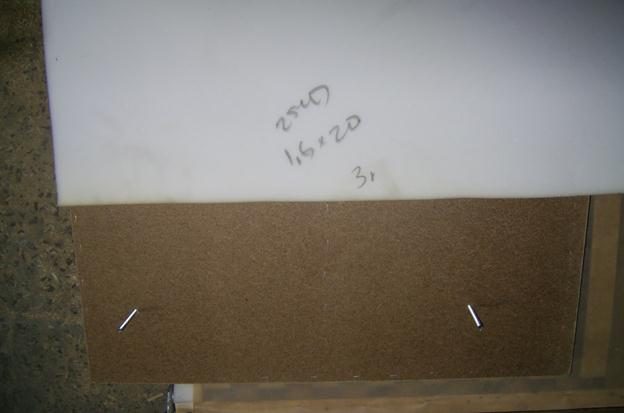

Разворачиваем деталь болтами в свою сторону. Приклеиваем поролон толщиной 20 мм на уровне 320 мм от нижнего края подлокотника.

После того как поролон приклеился, заворачиваем обратную часть поверх материала, который уже закреплен. Прибиваем его и обрезаем лишнее.

Торчащие края поролона на лицевой части подлокотника, подворачиваем.

Обтягиваем подлокотники тканью. На лицевую сторону прибиваем фурнитуру.


Теперь можно полностью собрать диван.

В разложенном виде
