Изготовление стола с круглой столешницей

Понимая, что подробно описать процесс изготовления такого стола тут проблематично, попробую это сделать. Изготовление стола рекомендуется из ясеня, потому что некоторые элементы гнутые, для этого ясень наиболее подходит.


Итак:
Начнем с ножки. Ножка изготовляется из трех основных частей:
1) Верхняя часть ножки. Изготавливается из клеенной заготовки показанной на чертеже ниже:


Длина заготовки 400-450 мм., в зависимости от формы лап, которую можно менять.При склейке заготовки необходимо учитывать, что она будет вращаться в токарном станке.Поэтому необходимо клеить пласты совмещая края по плотности, т.е. необходима балансировка для безопасности.К этому вопросу вернусь ниже.Как видно на чертеже заготовка полая, поэтому для зажатия в центра токарного станка необходимо выстрогать вставку на всю длину заготовки.Вставка должна плотно входить в отверстие заготовки.После этого зажимаем заготовку в центрах, как показано на фото ниже.



Теперь хочу отдельно остановиться на безопасности изготовления.Как видно на фото выше заготовка довольно массивная.При вращении такой детали нарушенная балансировка приводит к вибрации.Поэтому при склейке заготовки надо учитывать плотность пластей, стараться склеивать одинаковые по плотности пласти напротив. Полностью от вибрации избавиться не удастся, поэтому у меня токарный станок прикреплен к стене шпильками, сверлил стену на сквозь.Ну и конечно важна регулировка оборотов.На снимках видно, что я могу менять скорость вращения посредством шкивов.Операция довольно опасная, поэтому не советую заниматься этим начинающим.Итак, постепенно повышая скорость вращения обрабатываем заготовку.Форма может быть на ваш вкус.Хочу обратить внимание на то что в нижней части заготовки необходимо проточить бортик с заданным диаметром для того чтобы потом состыковать с второй частью ножки это будет показано ниже.После обработки заготовки получается что-то такое:


Теперь приступаем к изготовлению нижней части ножки:
2)Нижняя часть ножки.Заготовка изготавливается по чертежу приведенному ниже.Внешние размеры заготовки 200х200х200 мм.:

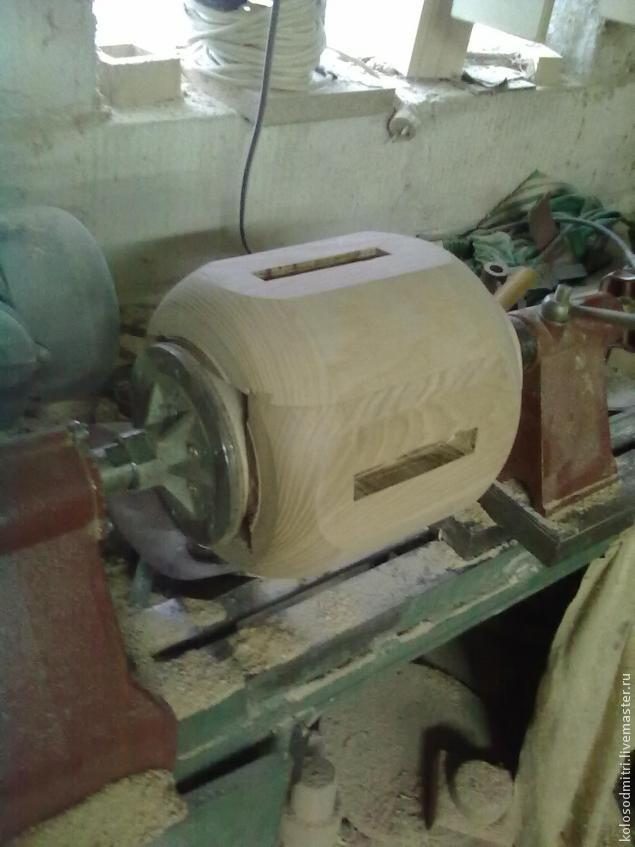

Как видно на чертеже заготовка полая, поэтому необходимо выточить две оправки которые будут плотно входить внутрь.Перед проточкой на токарном станке фрезеруем посадочные места для лап.С помощью опарвок зажимаем заготовку в токарный станок и обрабатываем как показано на фото ниже.Обратите внимание, что с одной стороны делается углубление с заданным диаметром для бортика который мы точили на первой заготовке:


Так как фото были сделаны позже заготовка просто вставлена в центра, при обработки в зажатом состоянии опраки плотно прижаты к заготовке.На фото также видны отверстия под шурупы для крепления лап.
Теперь приступаем к изготовлению третьей части ножки: четыре лапы.
3)Лапы изготавливаются при помощи шаблона.Вначале форма вырезается в грубую с допуском, с помощью лобзика.Затем обрабатывается прямой фрезой с диагональным углом атаки или как её еще называют «кукурузой».Прошу обратить внимание на то что использование простых фрез приведет к сколам и выбитым из шаблона заготовкам.Шаблон ведется по опорном подшипнику стоящему под фрезой.:


Теперь необходимо выфрезеровать посадочное место для крестовины за которую будет закреплена столешница.Не буду подробно останавливаться на этом каждый мастер это делает по своему.Я делаю как показано на фото ниже:


Крепим крестовину в посадочное место.Прошу обратить внимание, что в крестовине сделано отверстие по центру, оно необходимо для шпильки которая необходима для сращивания двух частей ножки.

Теперь все тщательно шлифуем и клеим лапы к нижней части ножки прижимая конферматами изнутри через просверленные отверстия:

После обработки склеиваем нижнюю и верхнюю часть ножки с помощью шпильки проходящей внутри ножки.Место склейки вышеописанные бортик и углубление в частях ножки:

Как видно из фото помещенном ниже из одной оправки точится крышка, шпильку оставляют внутри:

Когда ножка готова можно приступить к изготовлению столешницы.Описывать изготовление круглой столешницы считаю нет смысла, элементарно.Но хочу подробнее остановиться на изготовлении декора по кромке столешницы.Декор изготавливается на токарном станке.Точится заготовки длиной 500 мм. в которой проточенная часть 400 мм., кончики необходимы для того чтобы разрезать заготовку на четыре части.На фото ниже видна заготовка.Заготовки желательно делать из колотой древесины.Для гнутья заготовок фрезеруем паз диаметром 1200мм, глубиной 12мм в листе МДФ.Минимальный диаметр декора должен быть около 8-ми мм.Перед гнутьем смачиваем тонкие части заготовки водой, с помощью шприца.После этого осторожно вставляем декор в паз:

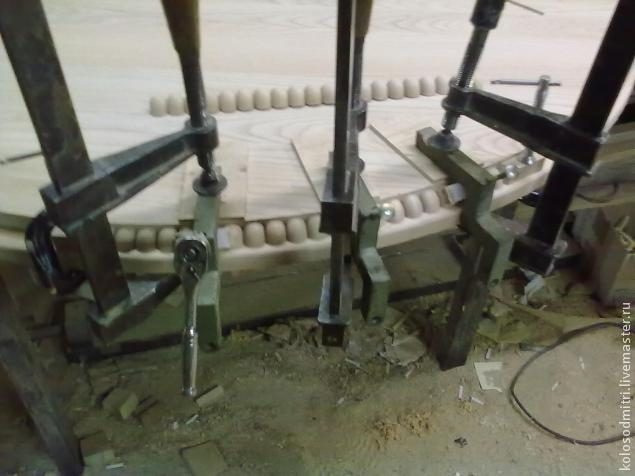

Для вклеивания декора в четверть нужно будет изготовить приспособы показанные на фото ниже, приспособы крепятся к столешнице струбцинами, прижимается декор винтами, стоящими под углом 45 градусов к столешнице, через мягкие прокладки:

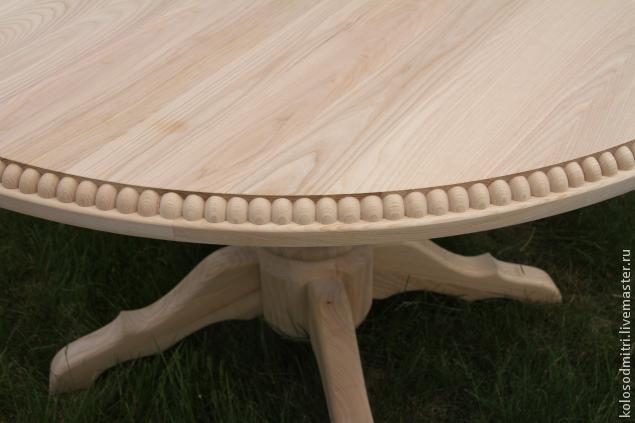

Вот так выглядит декор в итоге:

Вот и почти все.Надеюсь кому-нибудь мои записи пригодятся.Творите, совершенствуйтесь, конкурируйте. Чем выше конкуренты тем больше желание творить лучше. Бог в помощь.
